Switch Ruijie RG-S2915-24GT4MS-L

Tổng quan RG-S2915-24GT4MS-L

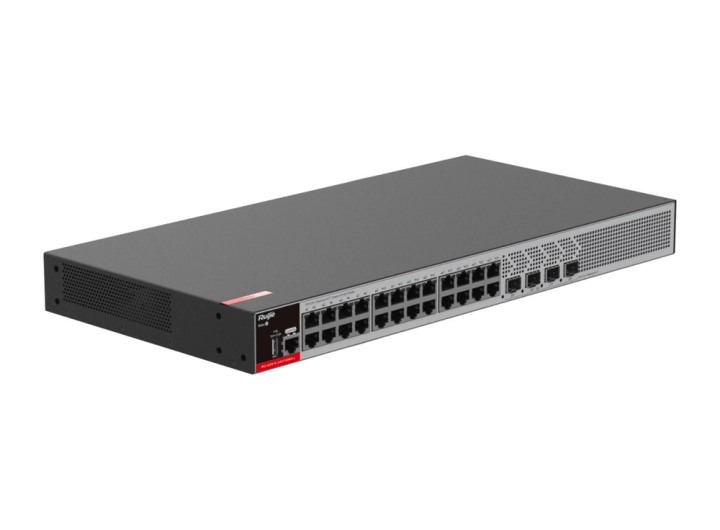

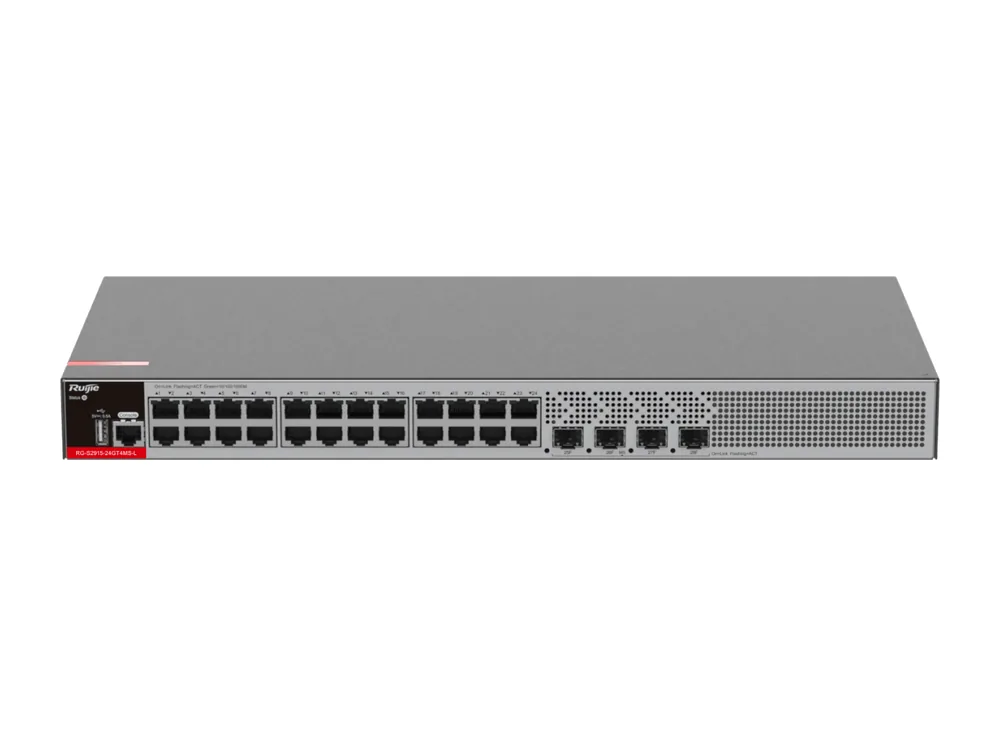

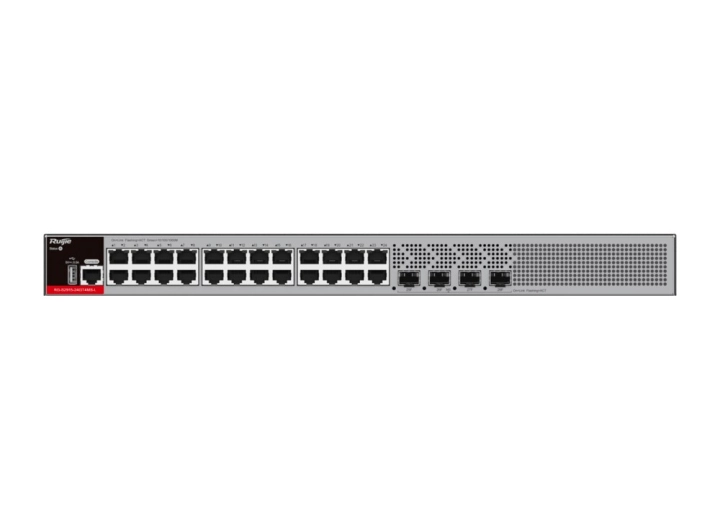

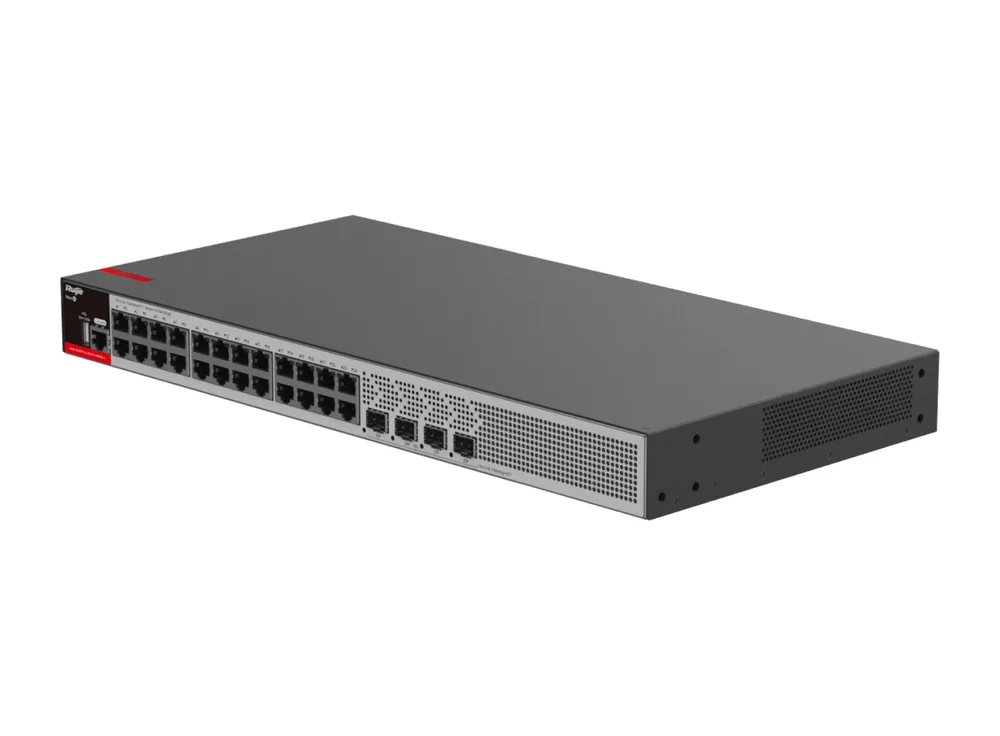

RG-S2915-24GT4MS-L là mẫu 24 cổng không cấp nguồn PoE trong dòng switch access RG-S2915-L của Ruijie. Máy có 24 cổng đồng 10/100/1000BASE-T, 4 khe SFP dùng được ở tốc độ 1GE hoặc 2,5GE làm đường lên, được hãng xếp loại Layer 2+ có quản lý và tản nhiệt hoàn toàn thụ động. Datasheet giới thiệu RG-S2915-L là thế hệ switch access L2+ mới, tiết kiệm chi phí, hướng tới khách sạn, doanh nghiệp quy mô vừa và nhỏ cùng khách hàng bất động sản thương mại. Trang sản phẩm của hãng gọi đây là “Killer Layer 2+ Access Switch” đưa Gigabit tới tận máy trạm cho hội nghị truyền hình, mạng LAN và Wi-Fi, với các môi trường điển hình: trường học, nhà máy, shop bán lẻ, khách sạn, văn phòng.

Đường lên 2,5GE: vì sao hãng chọn?

Theo phần Note ở mục Ordering Information, mỗi khe SFP của máy lắp được module 1GE hoặc module 2,5GE. Ruijie lấy ví dụ mạng camera: video truyền liên tục, có thời điểm dữ liệu dồn lên rất lớn; nếu lượng dữ liệu camera vượt khả năng của cổng lên, gói bị rơi và hình có thể bị đứng. So với đường lên 1G, uplink 2,5 Gbit/s giúp switch gánh thêm đầu cuối trong hệ thống camera HD và chống chịu dữ liệu dồn tốt hơn. Trang hãng mô tả thêm rằng uplink 2,5GE vượt qua giới hạn của GE, đáp ứng nhiều kiểu truy cập và cho phép tích hợp vào mạng 10GE.

Năng lực của mã 24GT4MS-L trong bảng thông số: switching capacity 68 Gbps, chuyển tiếp 51 triệu gói/giây. MAC lưu được 16.000 địa chỉ; buffer gói 512 KB; CPU đơn nhân xung nhịp 1,2 GHz đi cùng 512 MB DDR4 và 64 MB flash. Khung jumbo dài nhất 9.216 byte.

Tản nhiệt thụ động, máy im lặng

Bảng môi trường của datasheet cho thấy chỉ riêng mã 24GT4MS-L làm mát tự nhiên, ba mã kia trong dòng có quạt. Theo Ruijie, khi bỏ quạt, máy im lặng hoàn toàn và không thổi gió cưỡng bức, nhờ đó hạn chế bụi và hoá chất lơ lửng xâm nhập vào bên trong – vốn là nguyên nhân gây gỉ sét và tích tĩnh điện. Máy còn có chuẩn 802.3az (Energy Efficient Ethernet): một cổng không có lưu lượng trong một khoảng thời gian sẽ chuyển sang chế độ tiết kiệm, và được đánh thức bằng luồng lắng nghe gửi định kỳ khi cần nhận hoặc phát gói.

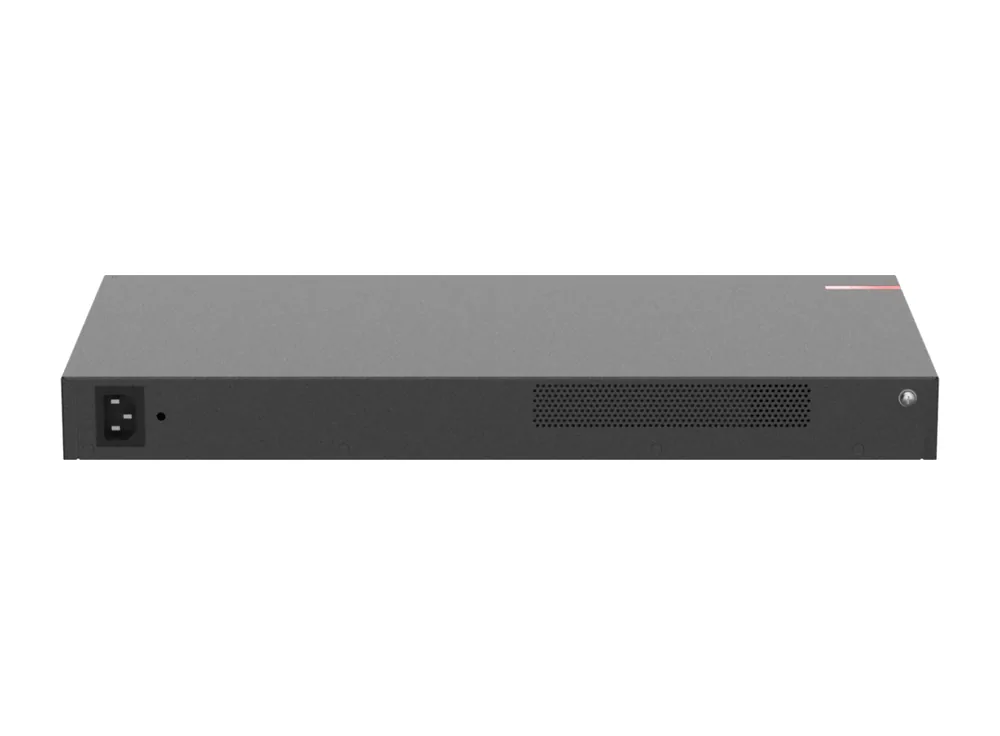

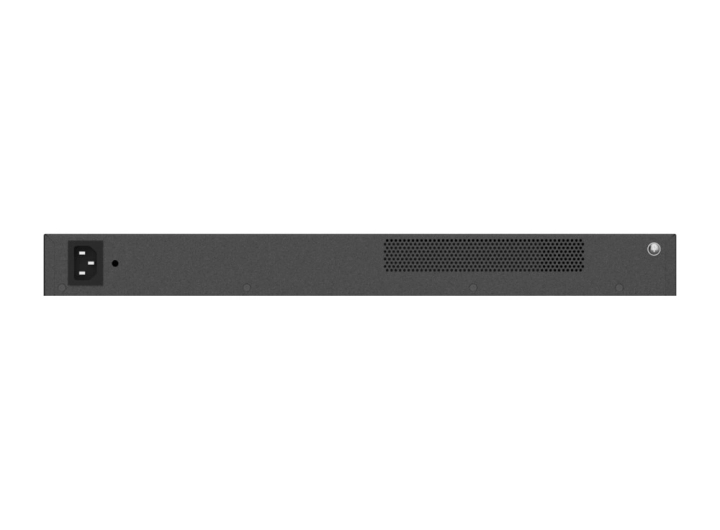

Nguồn AC loại cố định, điện lưới danh định 100 đến 240 V (50–60 Hz), chịu được 90–264 V ở 47–63 Hz. Công suất tiêu thụ không quá 15,6 W, dòng đầu vào lớn nhất 0,6 A.

Phần mềm L2+: VLAN, chống vòng và định tuyến

Bảng phần mềm trong datasheet viết chung cho cả dòng RG-S2915-L. Về VLAN: chuẩn 802.1Q với 4.094 VLAN, VLAN gán theo cổng, VLAN thoại, QinQ dạng basic và selective. Chống vòng, dự phòng: giao thức cây khung 802.1D, 802.1w, 802.1s; vòng ring G.8032 (ERPS) mà hãng cho biết khôi phục liên kết ở mức mili giây trong môi trường lý tưởng; gộp kênh 802.3ad (LACP); LLDP và LLDP-MED.

Ở lớp mạng, máy chạy OSPFv2, RIP, RIPng và route tĩnh; routing table cho IPv4/IPv6 có 64 mục, bảng ARP 512 mục. Dịch vụ DHCP có đủ client, relay, server và snooping; thêm ARP, DNS. Ưu tiên lưu lượng theo IP precedence, DSCP hoặc 802.1p; 8 queue trên một giao diện; các kiểu xử lý nghẽn SP, RR, WRR, DRR, WFQ và tổ hợp SP+WRR, SP+DRR, SP+WFQ; chống nghẽn kiểu tail drop; khống chế tốc độ từng cổng.

Giữ CPU an toàn và chặn tấn công

Với CPP, switch chia loại các gói đi tới CPU, xếp chúng theo mức ưu tiên của hàng đợi và khống chế băng thông, để CPU được bảo vệ khỏi gói bất hợp pháp chiếm dụng, tấn công độc hại và việc ngốn tài nguyên. NFPP khống chế tần suất các yêu cầu ARP, ICMP, DHCP người dùng gửi vào mạng, bỏ gói vượt ngưỡng, nhận ra hành vi tấn công và tách riêng người tấn công. RLDP dò xem liên kết còn thông và sợi quang có bị truyền một chiều hay không; port loop detection tránh sự cố vòng lặp khi cổng bị tự ý nối vào hub.

Kiểm soát truy cập gồm xác thực Web, 802.1X dựa trên cổng hoặc MAC, máy chủ RADIUS hoặc TACACS+, IP Source Guard; ACL có loại IP chuẩn, IP mở rộng, MAC mở rộng, expert-level, ACL 80, IPv6 và chuyển hướng ACL, tổng 500 mục. Chống sét lan truyền: 10 kV trên cổng tín hiệu (telecom port), 6 kV/2 kV trên đầu vào điện.

Cách quản trị máy

Có một cổng console RJ45 và một cổng USB; máy nâng cấp được bằng ổ USB flash. Datasheet cho biết kỹ sư chỉ cần nối cáp mạng vào switch là mở được chế độ Web để quản lý, cấu hình mà không phải thiết lập gì trước. Giao thức quản trị: SNMPv1/v2c/v3, CLI qua console hoặc telnet, SSHv1 và SSHv2, HTTPS, syslog/debug, NTP, máy khách TFTP, sFlow, RSPAN, gRPC, chuẩn CWMP (TR-069) và đám mây công cộng MACC. Khi phần mềm gặp lỗi, thiết bị tự chạy lại toàn bộ tiến trình; nhiệt độ được giám sát, có báo động và bảo vệ khi quá nhiệt.

Ruijie Cloud mang lại bốn điểm thuận tiện theo datasheet: dựng mạng chỉ với một máy tính hoặc điện thoại có Internet, thiết bị cắm vào là dùng; quản lý mạng ở bất cứ đâu; xem tình trạng mạng và chi tiết thiết bị (trạng thái hệ thống, xu hướng lưu lượng, kết nối, nguồn điện), cảnh báo được đẩy ngay, có nhật ký để truy vết; xác thực tên thật khi lên Internet mà không cần phần mềm hay máy chủ riêng.

Thân máy, môi trường lắp đặt, phụ kiện

Kích thước 440 mm × 220 mm × 43,5 mm, chiếm 1U tủ rack, khối lượng 2,5 kg. Nhiệt độ vận hành tối đa 45 °C (thấp nhất 0 °C), khi cất kho từ -40 °C tới 70 °C; độ ẩm tương đối 10 % tới 90 % (không đọng hơi nước); độ cao 0–5.000 m. Chống phóng tĩnh điện: tiếp xúc 6/8 kV, không khí 8/15 kV. Hãng ghi MTBF 200.000 giờ (khoảng 22 năm), mọi cổng cắm rút cáp nóng, đạt chuẩn an toàn IEC 62368-1. Hộp có: thân máy, dây nguồn, dây tiếp đất, khoá nylon, 2 tai gắn, 4 đệm cao su, 8 vít đầu chìm M4 × 8, tờ hướng dẫn lắp tai và phần mềm quản lý cài sẵn.

Bốn mã của dòng RG-S2915-L

Ba mã còn lại có trang riêng: RG-S2915-24GT4MS-P-L, RG-S2915-48GT4MS-L và RG-S2915-10GT2MS-P-L.

Module quang và đặt hàng

Phần đặt hàng trong datasheet dòng RG-S2915-L có mục module quang 1GE, trong đó có MINI-GBIC-SX-MM850 và MINI-GBIC-LX-SM1310; các module 1G khác xem ở mục module SFP 1Gb. Báo giá RG-S2915-24GT4MS-L xin liên hệ hotline hoặc email của Thiết Bị Mạng; switch cùng nhóm nằm ở mục switch Ruijie Layer 2 và danh mục thiết bị mạng Ruijie.
