Lắp đặt switch Ruijie theo hướng dẫn hãng: để bàn, treo tường, tủ rack và thanh ray DIN

Switch Ruijie Reyee không có một cách lắp chung cho mọi mã: mỗi datasheet ghi riêng mục Mounting options. Các mã nhỏ như RG-ES05F hay RG-ES110F-P đặt bàn hoặc treo tường; các mã 16–28 cổng và toàn bộ dòng RG-NBS gắn tủ rack 19 inch; còn switch công nghiệp RG-NIS2100-8GT2SFP-HP, RG-NIS3100-8GT4SFP-HP gắn lên thanh ray DIN hoặc bắt lên tường. Bài này tổng hợp các bước trong hướng dẫn lắp đặt (Installation Guide) chính thức của Ruijie cho từng nhóm, kèm những mục hãng yêu cầu kiểm tra trước khi cấp điện.

Kiểu lắp của từng dòng theo datasheet

Bảng dưới chép đúng mục "Mounting options" trong datasheet của các mã đang có trong danh mục thiết bị mạng Ruijie. Ở vài mã, hướng dẫn lắp đặt mô tả thêm cách đặt khác với datasheet; bài viết lấy datasheet làm căn cứ.

Nhóm	Mã	Kiểu lắp ghi trong datasheet
Không quản lý 5–8 cổng	RG-ES05F, RG-ES05G-L, RG-ES08F, RG-ES08G-L, RG-ES108GD	Treo tường / để bàn
Không quản lý 5 cổng	RG-ES105GD	Để bàn
Không quản lý PoE 6–10 cổng	RG-ES106F-P, RG-ES110F-P, RG-ES110FG-P, RG-ES110GS-P-L	Treo tường / để bàn
Không quản lý 16–24 cổng	RG-ES116G-L, RG-ES124G-L	Để bàn / tủ rack
Không quản lý PoE 18–26 cổng	RG-ES118FGS-LP, RG-ES118GS-P-L, RG-ES126FGS-LP	Tủ rack
Có quản lý RG-ES200, 5–10 cổng	RG-ES205GC, RG-ES205GC-P, RG-ES206GS-P, RG-ES206MG-P, RG-ES208GC, RG-ES209GC-P, RG-ES209MG-P, RG-ES210GS-P	Treo tường / để bàn
Có quản lý RG-ES200, 16–28 cổng	RG-ES216GC-V2, RG-ES220GS-P, RG-ES224GC-V2, RG-ES228GS-P	Tủ rack
RG-NBS3100, NBS3200, NBS3300, NBS5100, NBS5200	Tất cả mã của 5 dòng	Tủ rack
Công nghiệp RG-NIS2100, RG-NIS3100	RG-NIS2100-4GT2SFP-HP, RG-NIS2100-8GT2SFP-HP, RG-NIS3100-4GT2SFP-HP, RG-NIS3100-8GT2SFP-HP, RG-NIS3100-8GT4SFP-HP	Thanh ray DIN / treo tường

Bốn nhóm đầu thuộc Switch Ruijie SOHO; dòng RG-ES200 cùng RG-NBS3100, NBS3200, NBS3300 thuộc Switch Ruijie Layer 2; NBS5100, NBS5200 thuộc Switch Ruijie Layer 3; hai dòng NIS thuộc Switch Ruijie Công nghiệp.

Chuẩn bị trước khi lắp

Hướng dẫn lắp đặt các dòng mở đầu bằng cùng một danh sách kiểm tra mặt bằng: chỗ đặt máy đủ không gian tản nhiệt, nhiệt độ và độ ẩm nằm trong dải cho phép, nguồn điện tại chỗ đáp ứng dòng điện thiết bị cần, cáp mạng đã kéo tới vị trí, và người lắp phải biết trước vị trí công tắc ngắt điện khẩn cấp để cắt điện khi có sự cố. Máy không kèm bộ dụng cụ; người lắp tự chuẩn bị tua vít Phillips, kìm cắt, dây rút, đồng hồ vạn năng và đồ chống tĩnh điện (vòng đeo tay hoặc găng tay).

Khoảng thoáng quanh máy mỗi dòng ghi một con số riêng:

RG-ES05F và các switch vỏ nhựa 5 cổng: chừa tối thiểu 100 mm quanh thiết bị, không chồng máy lên nhau, không đặt đồ lên trên.
Dòng RG-NBS3100 và RG-NBS5200: chừa ít nhất 10 cm ở hai bên và phía sau, không xếp chồng; hãng khuyên vệ sinh định kỳ khoảng ba tháng một lần, nhất là không để bụi bít lưới thông gió phía sau tủ.
RG-NIS3100: tối thiểu 100 mm quanh thiết bị; RG-NIS2100: tối thiểu 0,4 m quanh thiết bị.

Để bàn và treo tường: switch nhỏ 5–10 cổng

Với switch đặt bàn, hướng dẫn yêu cầu mặt bàn sạch, chắc, thoáng, và chỗ đặt phải hạn chế được việc thiết bị bị xê dịch. Hướng dẫn của RG-ES110F-P nói thêm: khi máy đã đặt và đang chạy thì không dời bàn.

Treo tường phải làm đúng kích thước lỗ, vì mỗi mã một khác:

RG-ES05F (vỏ nhựa, 5 cổng): khoan hai lỗ nằm ngang, cách nhau 56 mm; đóng tắc kê sao cho mép ngoài bằng mặt tường; vặn vít để khoảng cách giữa mặt trong mũ vít và mép tắc kê không dưới 4 mm; sau đó căn hai lỗ ở đáy máy vào hai vít và treo lên. Vít dài tối thiểu 20 mm, mũ vít đường kính từ 5,2 đến 6,0 mm và dày dưới 1,6 mm. Vít và tắc kê do người dùng chuẩn bị.
RG-ES110F-P (vỏ kim loại, 10 cổng PoE): khoan hai lỗ cùng độ cao, cách nhau 120 mm, lắp tắc kê nở, vặn một vít KA 3 × 25 mm vào mỗi tắc kê, rồi căn hai lỗ trên thân máy vào vít và treo chắc.

Cả hai hướng dẫn đều giới hạn bề mặt treo: chỉ tường bê tông hoặc bề mặt không cháy. Các mã RG-ES200 loại 5–10 cổng thuộc nhóm Layer 2 cũng ghi kiểu lắp treo tường hoặc để bàn trong datasheet.

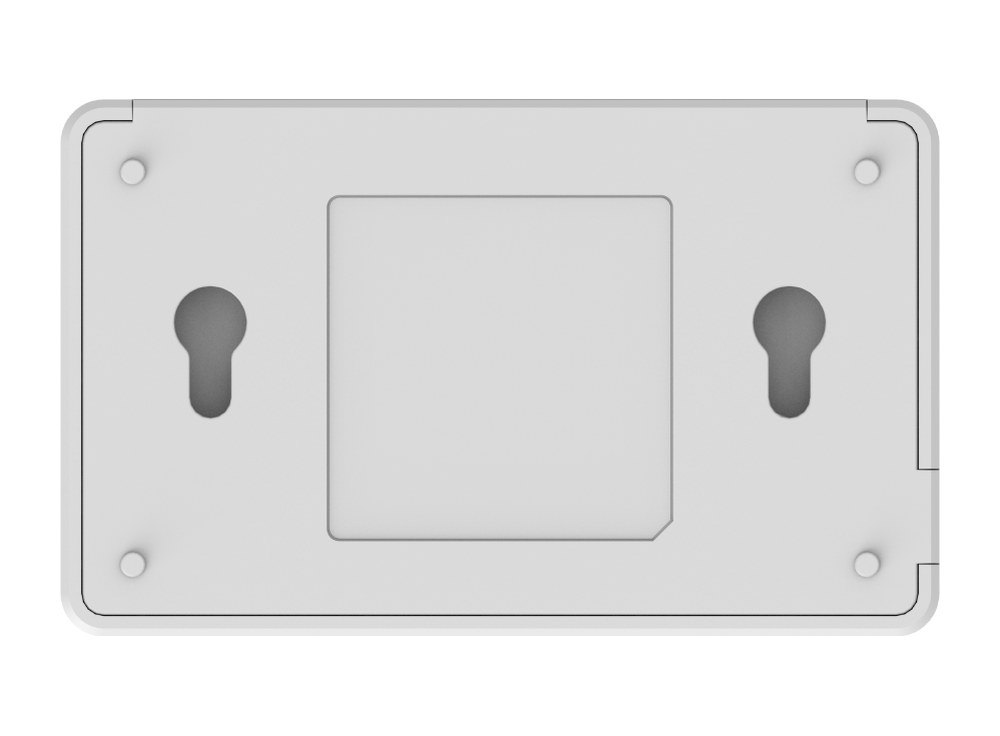

Mặt đáy switch Ruijie RG-ES05F, nơi có hai lỗ để treo máy lên vít khi lắp tường — Mặt đáy RG-ES05F: hướng dẫn hãng treo máy bằng hai lỗ ở đáy lên hai vít đặt ngang, cách nhau 56 mm, chỉ trên tường bê tông hoặc bề mặt không cháy.

Gắn tủ rack 19 inch: switch 16–28 cổng và dòng NBS

Hướng dẫn lắp đặt RG-ES116G-L nêu rõ yêu cầu với tủ: tủ 19 inch bốn trụ; hai trụ lỗ vuông bên trái và bên phải cách nhau 465 mm; trụ cách cửa trước tối thiểu 180 mm, cửa trước dày tối đa 25 mm, để còn ít nhất 155 mm khoảng trống; độ sâu tủ (từ cửa trước tới cửa sau) từ 1.000 mm; ray dẫn chịu được khối lượng switch và phụ kiện; tủ có điểm tiếp đất tin cậy cho vỏ máy; cửa trước và cửa sau có diện tích thoáng trên 50 %.

Sơ đồ yêu cầu tủ rack 19 inch khi gắn switch Ruijie: 465 mm giữa hai trụ, sâu từ 1.000 mm — Các kích thước tủ rack theo hướng dẫn lắp đặt RG-ES116G-L: trụ lỗ vuông cách nhau 465 mm, cách cửa trước từ 180 mm, tủ sâu từ 1.000 mm.

Các bước gắn máy vào tủ:

Bắt hai tai rack vào hai bên thân switch bằng vít đi kèm máy.
Gắn đai ốc lồng (cage nut) vào lỗ vuông trên trụ tủ.
Một người đỡ đáy switch, đưa tới đúng vị trí trong tủ; người thứ hai bắt tai rack vào trụ bằng vít M6 và đai ốc lồng, giữ máy nằm cân bằng và chắc.

Với RG-ES116G-L và RG-ES124G-L, hướng dẫn ghi người dùng tự chuẩn bị 4 vít M6 và 4 đai ốc lồng. Khi không có tủ, hai mã này (datasheet ghi Desk/Rack) đặt được trên bàn: dán 4 đệm cao su có trong hộp vào bốn góc đáy máy rồi đặt lên mặt bàn sạch.

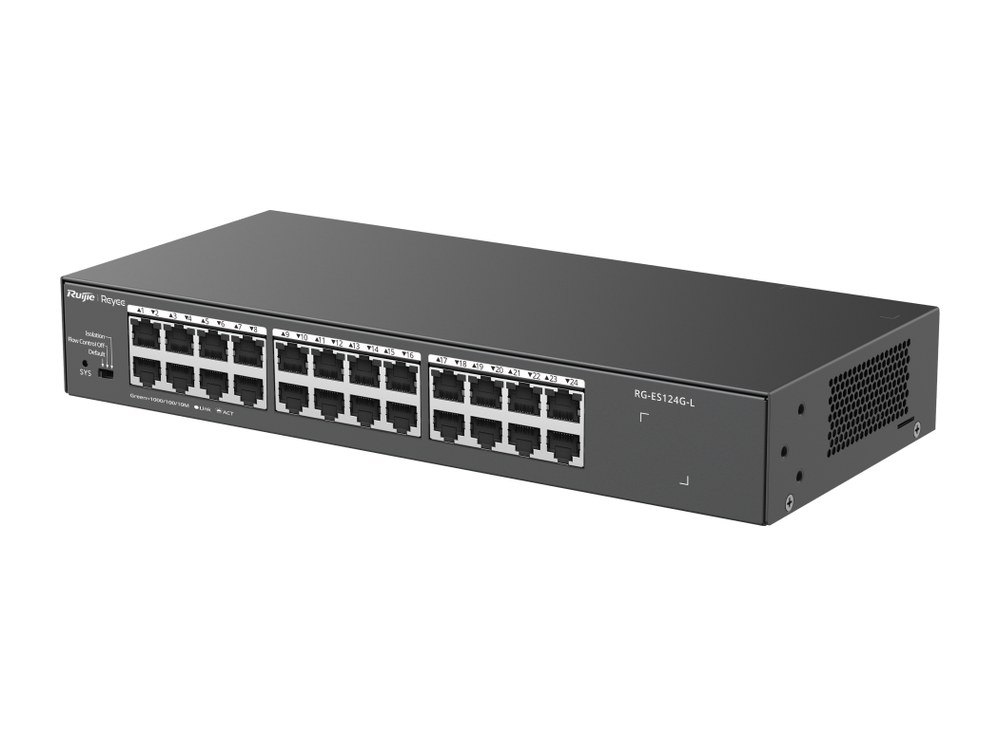

Switch Ruijie RG-ES124G-L 24 cổng vỏ kim loại, loại đặt bàn hoặc gắn tủ rack — RG-ES124G-L: datasheet ghi kiểu lắp Desk/Rack; gắn tủ cần 4 vít M6 và 4 đai ốc lồng do người dùng chuẩn bị, đặt bàn thì dán 4 đệm cao su đi kèm.

Với dòng RG-NBS3100, RG-NBS3200, RG-NBS5100 và RG-NBS5200, datasheet chỉ ghi kiểu lắp Rack. Hướng dẫn lắp đặt RG-NBS3100 và RG-NBS5200 cho biết máy theo kích thước chuẩn EIA, lắp được vào tủ 19 inch theo hai bước: bắt tai rack vào thân máy bằng vít đi kèm, rồi bắt tai vào trụ tủ bằng vít M6 và đai ốc lồng. Sau khi cắm dây nguồn vào máy, phải cố định dây bằng kẹp giữ dây nguồn; datasheet các mã NBS liệt kê sẵn một kẹp giữ dây nguồn trong hộp, trừ RG-NBS3100-8GT2SFP.

Thanh ray DIN và treo tường: switch công nghiệp RG-NIS

Hai dòng RG-NIS không lắp tủ rack; datasheet ghi hai kiểu lắp là thanh ray DIN và treo tường. Hướng dẫn lắp đặt RG-NIS3100 mô tả dòng này dành cho các tủ ngoài trời khắc nghiệt. Nhiệt độ làm việc theo datasheet: RG-NIS2100 từ -40 °C đến 75 °C; RG-NIS3100 từ -40 °C đến 65 °C khi đặt trong tủ kín, và lên tới 70, 75 hoặc 80 °C khi đặt trong tủ hút gió có tốc độ thông gió tối thiểu lần lượt 80, 200 hoặc 400 LFM.

Gắn thanh ray DIN

RG-NIS2100: quay mặt sau có kẹp DIN về phía thanh ray, móc kẹp vào mép trên của ray, rồi xoay máy để móc dưới của kẹp bám vào mép dưới.
RG-NIS3100: để mặt có cổng mạng quay ra ngoài, căn kẹp DIN thẳng với thanh ray, móc phần trên của kẹp vào ray rồi đẩy máy vào cho tới khi nằm hẳn trên ray.

Treo tường

RG-NIS2100: tháo hai vít giữ khe DIN, tháo khe DIN ra rồi vặn lại hai vít vào chỗ cũ; bắt hai tai treo vào lưng máy bằng 4 vít M3 × 5 mm trong túi phụ kiện; dùng máy khoan búa khoan 4 lỗ trên tường (hai trên, hai dưới) và cố định máy bằng 4 vít nở do người lắp chuẩn bị; đường kính và độ sâu lỗ tuỳ loại vít, tắc kê đã chọn.
RG-NIS3100: tháo kẹp DIN và vít khỏi máy, lắp tai treo đi kèm, rồi bắt máy lên tường bằng 4 vít nở.

Hướng dẫn của cả hai dòng lưu ý: khi treo tường phải vặn lại hai vít vào khe DIN để giữ cấp bảo vệ IP40 của vỏ máy, và chỉ treo lên tường bê tông hoặc bề mặt không cháy. So sánh chi tiết hai dòng có trong bài RG-NIS2100 và RG-NIS3100 khác nhau thế nào; cách cấp nguồn DC cho chúng xem bài nguồn cho switch công nghiệp Ruijie.

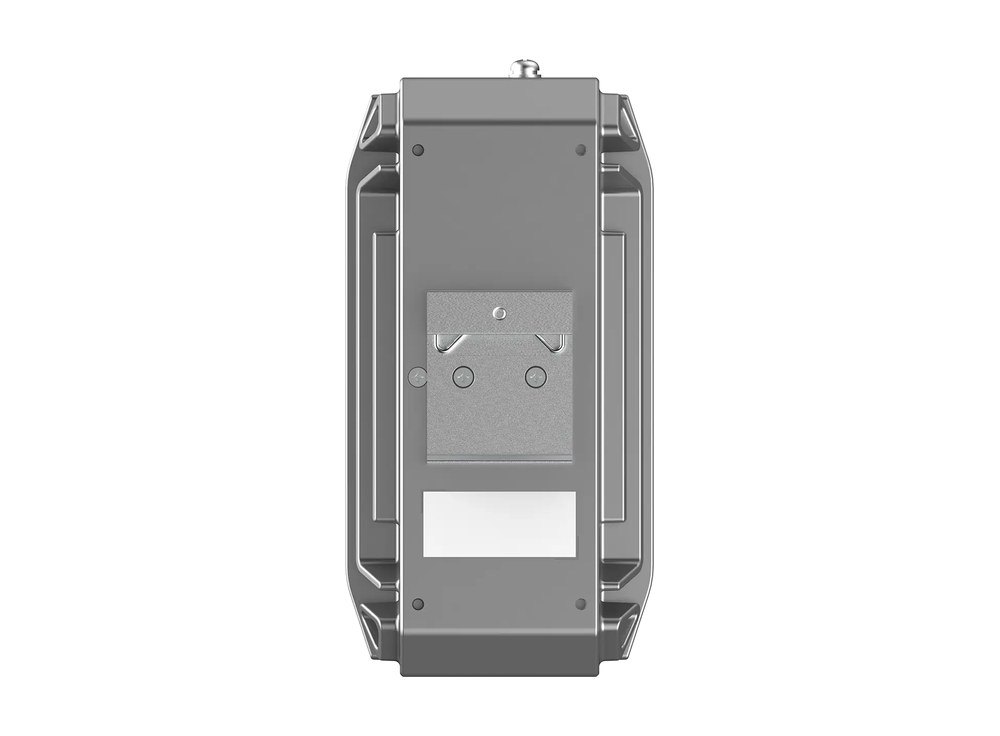

Mặt sau switch công nghiệp Ruijie RG-NIS3100-8GT4SFP-HP với kẹp gắn thanh ray DIN — Mặt sau RG-NIS3100-8GT4SFP-HP: hướng dẫn hãng đặt kẹp ray DIN ở mặt này; khi treo tường thì tháo kẹp, lắp tai treo và vặn lại hai vít vào khe DIN để giữ IP40.

Đấu dây, bó cáp và kiểm tra trước khi cấp điện

Sơ đồ lắp đặt trong hướng dẫn RG-NBS5200-48GT4XS-UP đi theo trình tự: lắp máy, nối đất, cấp nguồn, đấu cáp, bó cáp, kiểm tra. Phần nối đất và chống sét được trình bày riêng trong bài tiếp đất và chống sét cho switch Ruijie.

Dây nguồn: dùng dây nguồn đi kèm máy – hướng dẫn RG-ES110F-P, RG-ES116G-L, RG-ES118GS-P-L cảnh báo dùng dây khác có thể gây tai nạn; ngắt nguồn tổng trước khi cắm.
Cáp mạng: cáp đồng dài tới 100 m phải đi trong nhà; nếu buộc phải đi ngoài trời thì cần biện pháp chống sét.
Cáp quang: phân biệt sợi và cổng đơn mode, đa mode; đầu phát của thiết bị này nối vào đầu thu của thiết bị đầu kia và ngược lại; tránh uốn gấp bán kính nhỏ ở đầu nối.
Bó cáp: gom phần cáp thõng xuống, dẫn sang hai bên thân máy và cố định vào vòng quản lý cáp hoặc máng cáp; dây nguồn bó sát đáy thân máy, đi thẳng nếu được; không siết cáp quang và cáp xoắn đôi quá chặt.

Khi kiểm tra sau lắp đặt, hãng yêu cầu tắt nguồn rồi mới rà: dây tiếp đất đã nối; cáp và dây nguồn đúng chỗ; cáp 100 m nằm trong nhà, còn nếu đi ngoài trời thì nguồn và cổng đã có chống sét; quanh máy còn đủ khoảng thoáng. Danh sách trước khi bật nguồn của RG-ES118GS-P-L gồm: switch đã nối đất, dây nguồn cắm đúng, điện áp đúng yêu cầu; sau khi bật thì đèn phải ở trạng thái bình thường, chương trình chính nạp đúng và các cổng chuyển dữ liệu được.

Lắp xong, switch không quản lý dòng RG-ES1xx có thể được thêm vào sơ đồ mạng khi trong mạng có thiết bị quản lý được như gateway Reyee EG hoặc switch ES2, NBS – xem bài thêm switch không quản lý vào sơ đồ mạng; switch có quản lý thì làm tiếp bước đăng nhập switch Ruijie Reyee lần đầu.
