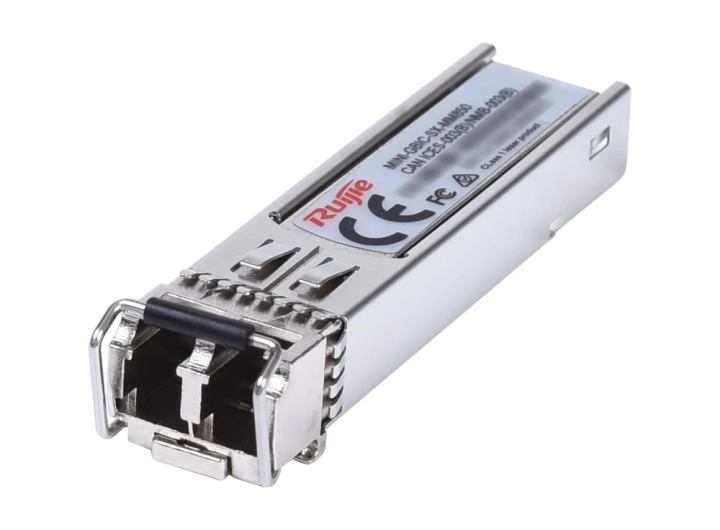

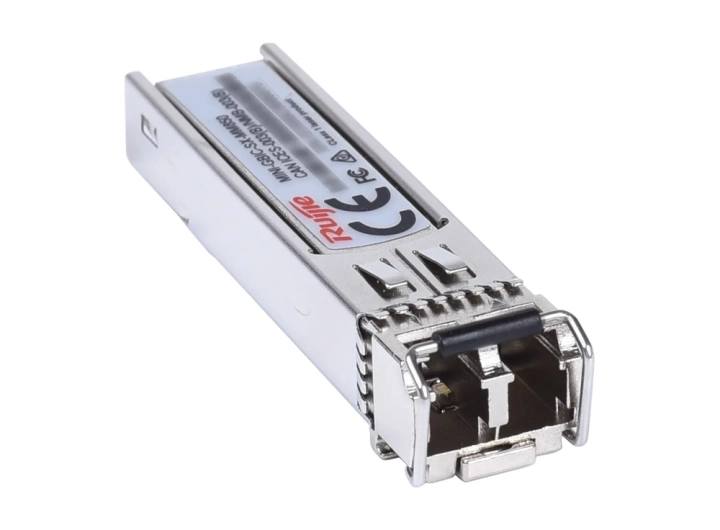

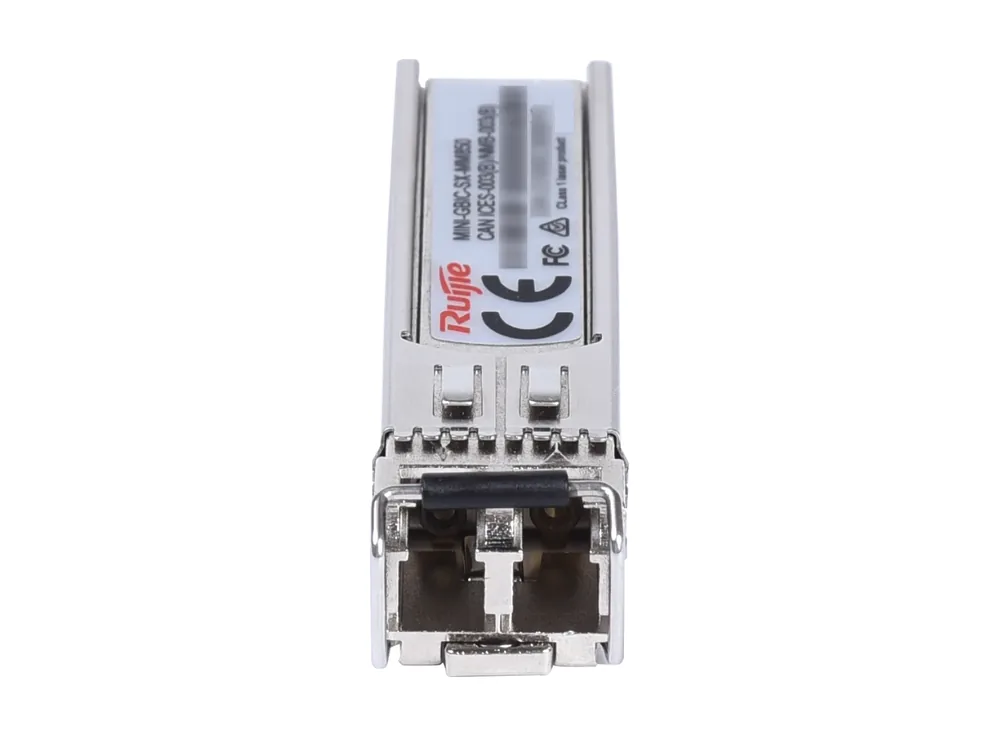

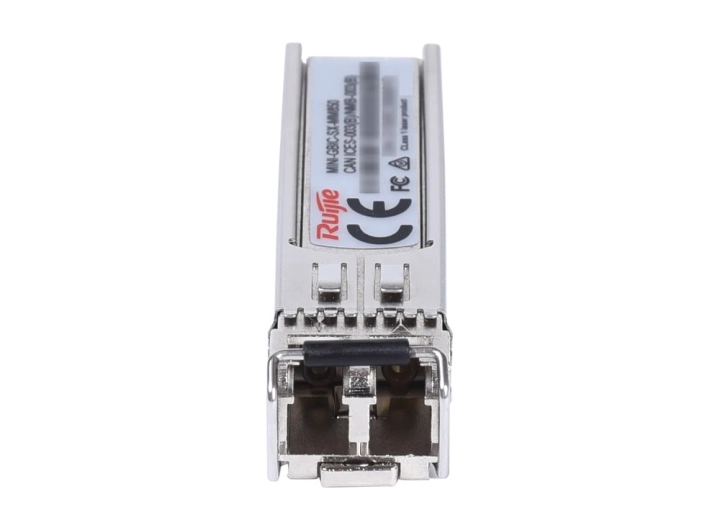

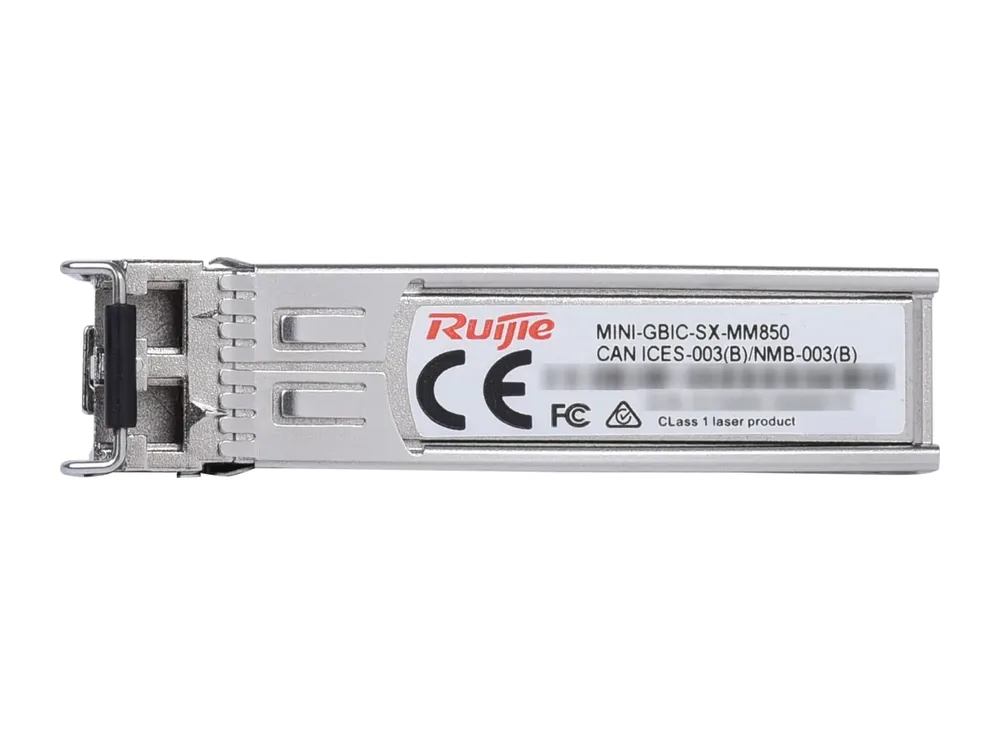

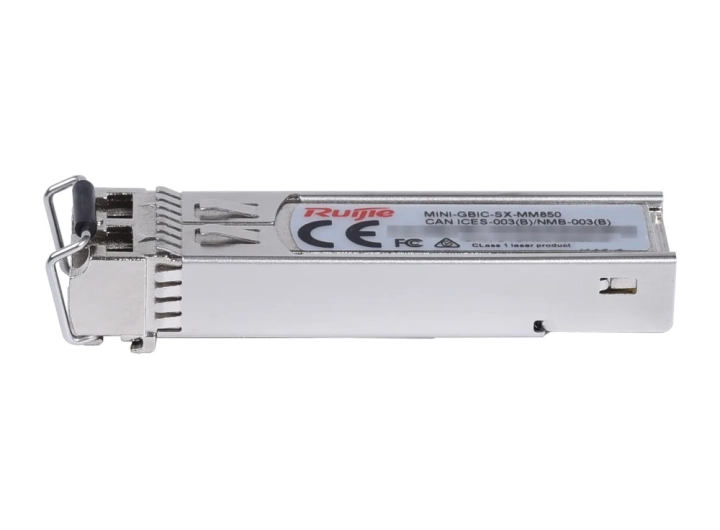

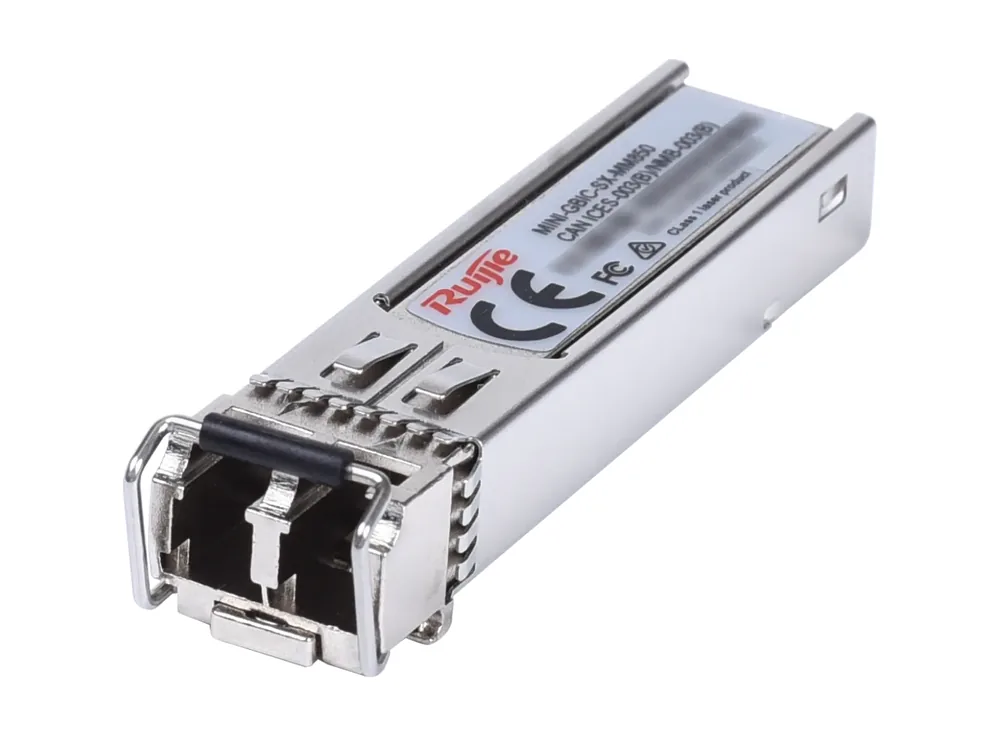

Module SFP Ruijie MINI-GBIC-SX-MM850

Tóm tắt nhanh về MINI-GBIC-SX-MM850

MINI-GBIC-SX-MM850 là transceiver quang 1 Gigabit kiểu SFP trong dòng RG 1000BASE Series của Ruijie, dùng cáp quang đa mode (multimode, MMF). Theo datasheet, module đáp ứng đặc tả quang IEEE 1000BASE-SX, phát ở bước sóng 850 nm và nối được xa tối đa 550 mét qua đầu LC. Hãng nêu phạm vi dùng của các module 1G này là mạng data center lẫn campus, để liên kết switch, router, server và NIC với nhau.

• Tốc độ: 1,25 Gbps
• Cổng quang: LC kép, mặt đầu sợi UPC
• Nguồn sáng: laser VCSEL; bộ thu PIN
• Chẩn đoán DDM/DOM: có
• Điện tiêu thụ: ≤ 1,5 W

Cáp đa mode và khoảng cách

Datasheet module ghi cự ly 550 m trên sợi MMF. Tài liệu lắp đặt switch Reyee RG-ES118GS-P-L (V1.5) của Ruijie tách theo cỡ lõi sợi: với lõi 62,5/125 µm là 275 m, còn lõi 50/125 µm là 550 m. Riêng datasheet dòng switch RG-S2915-L, phần module quang 1GE trong thông tin đặt hàng, ghi mã SX là “500 m over MMF” – khác số 550 m của datasheet module; trang này dùng số của datasheet module.

Mức công suất quang

Giám sát, thay nóng và chuẩn tuân thủ

Trên trang sản phẩm, Ruijie liệt kê các ý cho mã SX: công suất tối đa 1,5 W; cắm nóng theo SFP MSA; khả năng giám sát quang dạng số cho việc chẩn đoán; tương thích IEEE 802.3z Gigabit Ethernet; an toàn laser Class 1 và đạt RoHS. Datasheet thêm danh sách chuẩn: IEEE 802.3, SFF-8472, SFF-8431, SFF-8432, SFP+ Multisource Agreement (MSA) và RoHS. Mục đặc điểm của dòng nhấn ba điều: thay module khi máy đang chạy giúp bảo trì đơn giản; độ tin cậy cao, điện năng thấp, tuổi thọ dài; tuân thủ RoHS.

Vận hành và bảo quản

Module làm việc ở 0 °C – 70 °C, độ ẩm tương đối 10 % – 90 %. Nhiệt độ bảo quản cho phép từ -40 °C lên +85 °C, độ ẩm bảo quản cũng 10 % – 90 %. Thân module 56,5 mm × 13,5 mm × 8,5 mm (W × D × H theo datasheet), cân nặng 35 g.

Khác gì các mã MINI-GBIC còn lại?

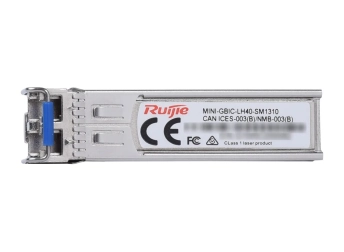

Trong bảng MINI-GBIC quang của datasheet, SX-MM850 là mã đi cáp đa mode và dùng laser VCSEL; ba mã kia đi cáp đơn mode (SMF) với laser DFB: MINI-GBIC-LX-SM1310 ở 1310 nm cho 10 km, MINI-GBIC-LH40-SM1310 ở 1310 nm cho 40 km, MINI-GBIC-ZX80-SM1550 ở 1550 nm cho 80 km. Trang riêng của ba mã này: MINI-GBIC-LX-SM1310, MINI-GBIC-LH40-SM1310, MINI-GBIC-ZX80-SM1550.

Cần biết khi đọc trang hãng: đoạn mô tả trên trang sản phẩm ghi mã này “aligned to IEEE 1000BASE-SR” và bảng đặt hàng trên trang gọi là “1G SR module”, còn datasheet ghi 1000BASE-SX và “1G SX transceiver”; nội dung ở đây theo datasheet.

Lưu ý khi lắp module

Tài liệu lắp đặt switch nêu trên ghi các loại module quang mà thiết bị có cổng quang hỗ trợ đều là sản phẩm laser Class I, và dặn: không lại gần hay nhìn thẳng vào cổng quang; khi module đang làm việc, cổng phải gắn sợi quang hoặc được che bằng nắp chống bụi; khi rút sợi ra khỏi module đang chạy thì không nhìn vào cổng. Lúc nối cáp, cắm module vào cổng quang theo nhãn trên mặt máy rồi gắn dây quang, chú ý phân biệt đầu thu và đầu phát.

Mua MINI-GBIC-SX-MM850 ở Thiết Bị Mạng

Giá bán hiển thị ở đầu trang; cần số lượng lớn xin gọi hotline hoặc gửi email. Ruijie ghi module quang của hãng tương thích dòng switch RG-ES và RG-NBS (trang danh sách switch Reyee), các switch này có ở mục switch Ruijie Layer 2 và danh mục thiết bị mạng Ruijie. Các module 1G khác xem ở mục module SFP 1Gb.
