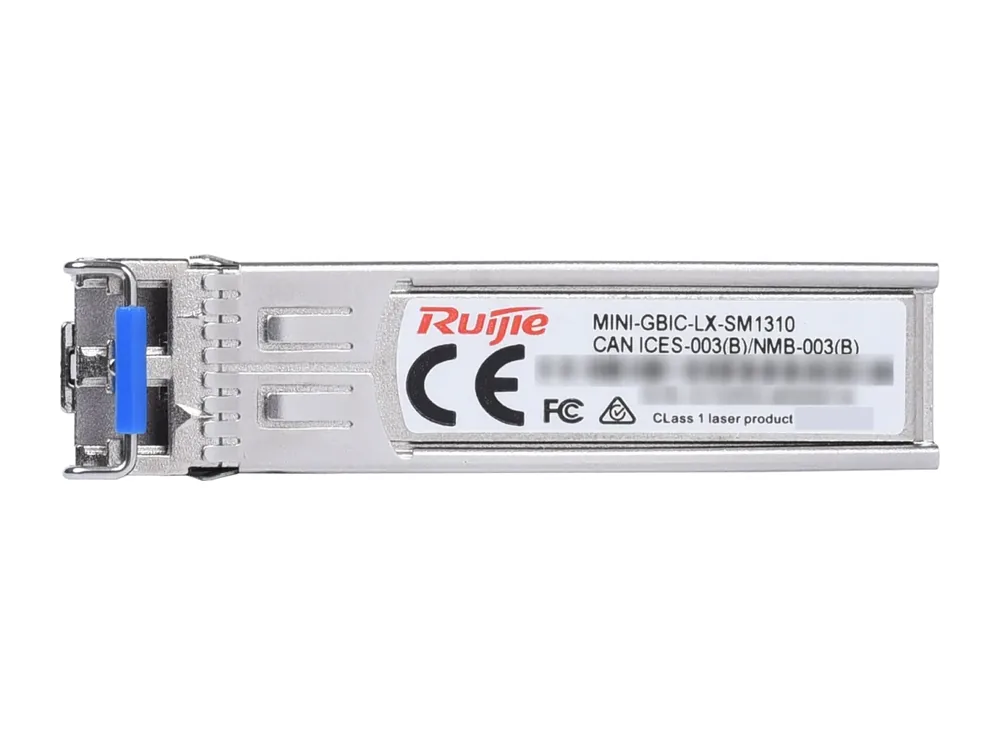

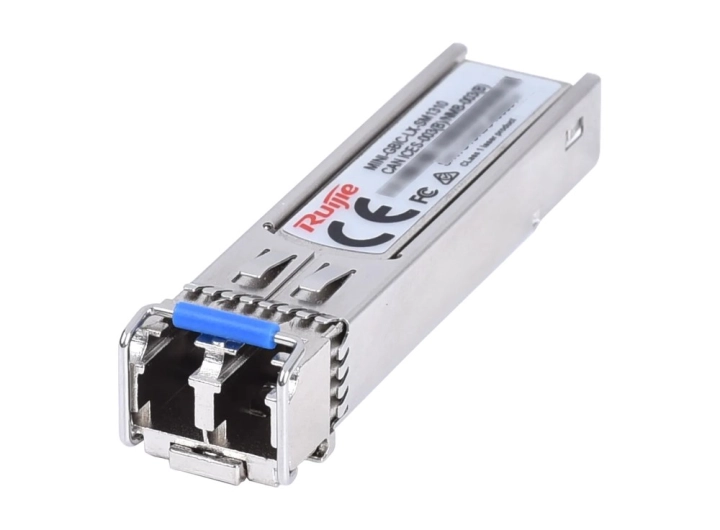

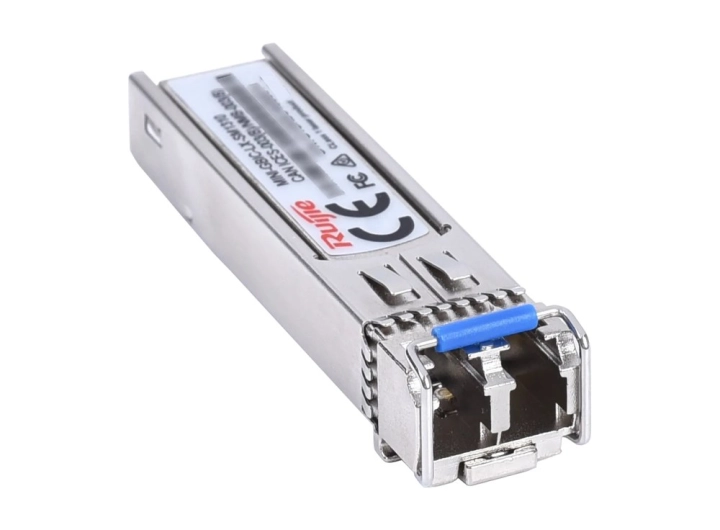

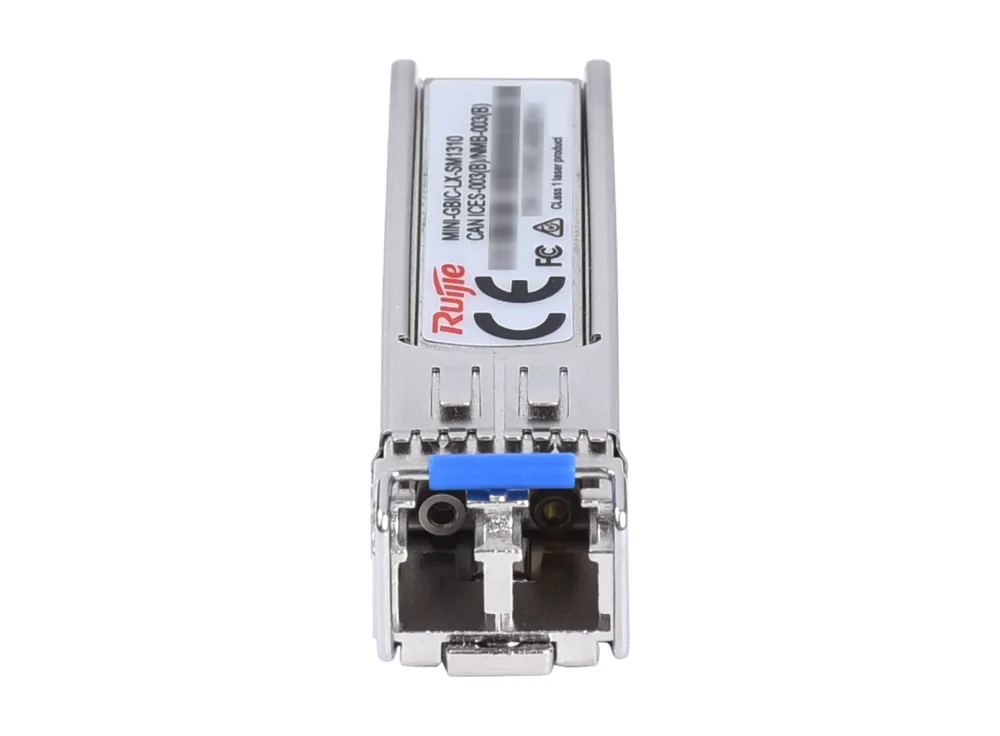

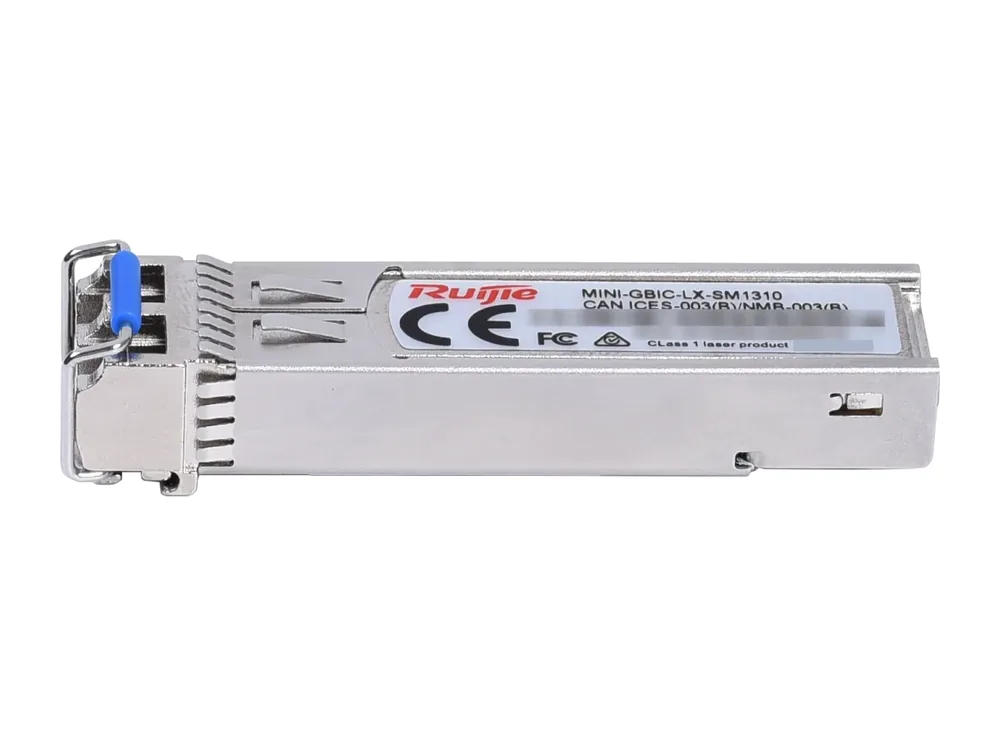

Module SFP Ruijie MINI-GBIC-LX-SM1310
Module SFP Ruijie MINI-GBIC-LX-SM1310
Sản phẩm chính hãng ®
- Bảng thông số sản phẩm:
- Hãng sản xuất: Ruijie
- Dòng sản phẩm: Module quang SFP 1G
- Mã sản phẩm: MINI-GBIC-LX-SM1310
- Nhà cung cấp: Thiết Bị Mạng
- Tình trạng: Mới 100%
- Bảo hành: Chính hãng
- Trạng thái: Còn hàng
- Giao hàng: Toàn quốc
| Hãng | Ruijie |
|---|---|
| Model | MINI-GBIC-LX-SM1310 |
| Thuộc dòng | RG 1000BASE Series |
| Chuẩn IEEE | 1000BASE-LX |
| Dạng module | SFP, thay nóng |
| Tốc độ dữ liệu | 1,25 Gbps |
| Loại cáp quang | Single-mode (SMF) |
| Cổng quang | Duplex LC; mặt đầu sợi UPC |
| Bước sóng phát | 1310 nm |
| Khoảng cách truyền | Tới 10 km |
| Laser | DFB |
| Công suất quang phát (trung bình) | Từ -11 dBm tới -3 dBm |
| Extinction ratio | Ít nhất 9 dB |
| Kiểu bộ thu | PIN |
| Độ nhạy thu (OMA) | Dưới -19 dBm |
| Ngưỡng quá tải (trung bình) | -3 dBm |
| BER | 1,00E-12 |
| DDM/DOM | Có |
| Điện năng | Tối đa 1,5 W |
| Vận hành | 0 – 70 °C; 10 – 90 % RH |
| Lưu kho | -40 – +85 °C; 10 – 90 % RH |
| Kích thước W × D × H | 56,5 mm × 13,5 mm × 8,5 mm |
| Khối lượng | 35 g |
| Chuẩn tuân thủ | RoHS, SFP+ MSA, SFF-8432, SFF-8431, SFF-8472, IEEE 802.3 |
Thông số theo hãng sản xuất. Tài liệu đầy đủ: datasheet Module SFP Ruijie MINI-GBIC-LX-SM1310.
MINI-GBIC-LX-SM1310 là module gì?
MINI-GBIC-LX-SM1310 thuộc nhóm transceiver SFP 1G của Ruijie, làm theo chuẩn quang 1000BASE-LX của IEEE: cáp quang single-mode (SMF), đầu LC kép, bước sóng 1310 nm, khoảng cách truyền tới 10 km. Mã này nằm trong dòng RG 1000BASE Series; Ruijie giới thiệu các module 1G của dòng dành cho mạng data center và mạng campus, kết nối giữa switch, router, server và card giao tiếp mạng (NIC).
Module dạng SFP, truyền ở 1,25 Gbps, có giám sát chẩn đoán DDM/DOM, điện năng tối đa 1,5 W. Về tiêu chuẩn, datasheet liệt kê RoHS, SFP+ MSA, SFF-8432, SFF-8431, SFF-8472 và IEEE 802.3. Phần “Tính năng nổi bật” trên trang sản phẩm của hãng nêu thêm: cắm nóng, tương thích SFP MSA; giám sát quang dạng số phục vụ chẩn đoán; đáp ứng IEEE 802.3z Gigabit Ethernet; laser an toàn Class 1.
Phát và thu quang của mã LX
Bộ phát là laser DFB. Công suất quang phát (giá trị trung bình) nằm trong khoảng -11 … -3 dBm, extinction ratio ít nhất 9 dB. Bộ thu kiểu PIN có độ nhạy (OMA) dưới -19 dBm và ngưỡng quá tải -3 dBm. Datasheet ghi BER 1,00E-12 và mặt đầu sợi Ultra Physical Contact (UPC).
Nhiệt độ, độ ẩm, kích thước
Dải nhiệt khi vận hành là 0 – 70 °C, độ ẩm 10 – 90 % RH; trong kho chịu từ -40 tới +85 °C. Kích thước theo datasheet (W × D × H): 56,5 mm × 13,5 mm × 8,5 mm; khối lượng 35 g. Ruijie nêu ba đặc điểm chung của dòng: thay nóng (hot swapping) để bảo trì gọn; tin cậy cao và ít tốn điện nên dùng được lâu; đạt RoHS.
Đặt cạnh ba mã MINI-GBIC quang còn lại
| Thông số | SX-MM850 | LX-SM1310 | LH40-SM1310 | ZX80-SM1550 |
|---|---|---|---|---|
| Chuẩn IEEE | 1000BASE-SX | 1000BASE-LX | 1000BASE-LH | 1000BASE-ZX |
| Cáp | MMF | SMF | SMF | SMF |
| Bước sóng (nm) | 850 | 1310 | 1310 | 1550 |
| Khoảng cách | 550 m | 10 km | 40 km | 80 km |
| Laser | VCSEL | DFB | DFB | DFB |
Lưu ý: tiêu đề trang sản phẩm mã LX trên web hãng ghi “1000BASE-SX”, còn đoạn mô tả cùng trang và datasheet ghi 1000BASE-LX; nội dung ở đây theo datasheet. Ba mã còn lại trong bảng có trang riêng: MINI-GBIC-SX-MM850, MINI-GBIC-LH40-SM1310 và MINI-GBIC-ZX80-SM1550.
Lắp đặt và an toàn laser
Tài liệu Installation Guide của switch Reyee RG-ES118GS-P-L (V1.5) có bảng thông số cáp cho module SFP; với MINI-GBIC-LX-SM1310 là sợi single-mode lõi 9/125 µm, xa nhất 10 km. Cũng tài liệu đó hướng dẫn: gắn module vào đúng cổng quang theo nhãn ở mặt trước thiết bị, sau đó cắm cáp quang và xác định đúng đầu thu, đầu phát; khi module đang chạy thì cổng phải có sợi quang hoặc nắp che bụi; module quang là bộ phát laser nên không nhìn thẳng vào nó; cổng chưa dùng phải luôn đậy nắp cho sạch. Bảng module trong tài liệu này ghi DDM “No” và mức công suất quang khác datasheet; các số ở đây lấy theo datasheet module.
Switch Ruijie đi kèm
Trên trang danh sách switch Reyee, Ruijie xếp MINI-GBIC-LX-SM1310 vào mục phụ kiện, kèm ghi chú module quang của hãng (1G đến 10G, truyền 1 m – 80 km) tương thích dòng RG-ES và RG-NBS. Phần thông tin đặt hàng trong datasheet dòng switch RG-S2915-L cũng có tên mã LX này ở nhóm module quang 1GE. Các switch đó nằm ở mục switch Ruijie Layer 2, switch Ruijie Layer 3 và switch Ruijie SOHO.
Đặt mua MINI-GBIC-LX-SM1310
Giá bán hiện ở đầu trang; số lượng lớn cho dự án xin gọi hotline hoặc gửi email. Module SFP tốc độ 1G khác có ở mục module SFP 1Gb, toàn bộ module ở danh mục module quang.
