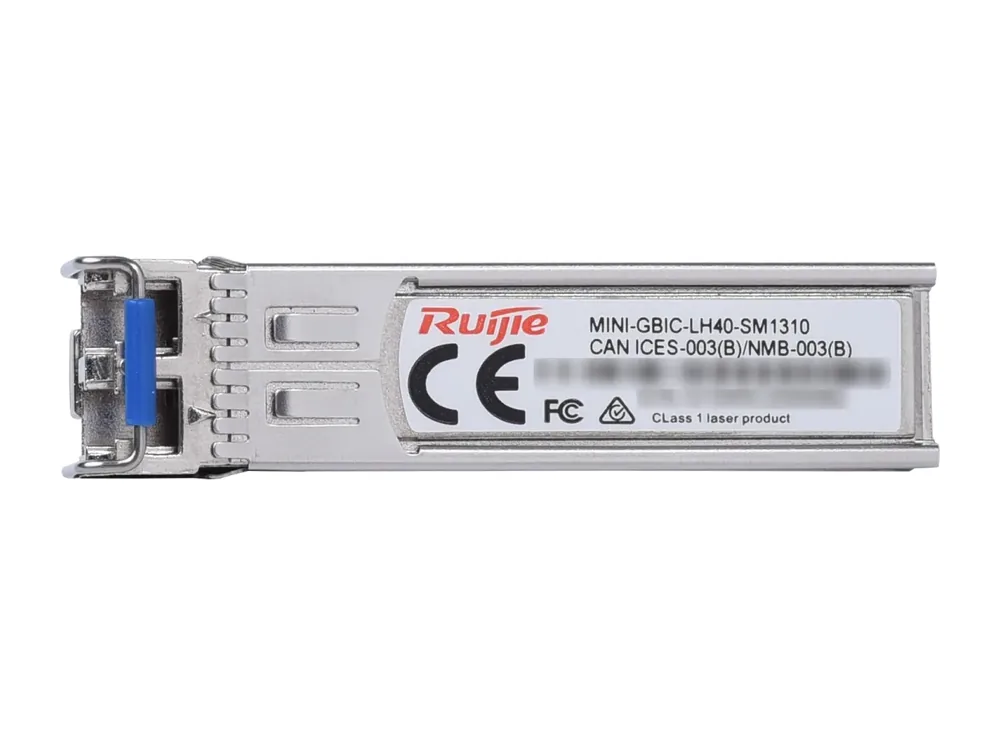

Module SFP Ruijie MINI-GBIC-LH40-SM1310
Module SFP Ruijie MINI-GBIC-LH40-SM1310
Sản phẩm chính hãng ®
- Bảng thông số sản phẩm:
- Hãng sản xuất: Ruijie
- Dòng sản phẩm: Module quang SFP 1G
- Mã sản phẩm: MINI-GBIC-LH40-SM1310
- Nhà cung cấp: Thiết Bị Mạng
- Tình trạng: Mới 100%
- Bảo hành: Chính hãng
- Trạng thái: Còn hàng
- Giao hàng: Toàn quốc
| Nhà sản xuất | Ruijie |
|---|---|
| Model | MINI-GBIC-LH40-SM1310 |
| Series | RG 1000BASE Series (MINI-GBIC) |
| Đặc tả quang IEEE | 1000BASE-LH |
| Khung module | SFP (cắm nóng) |
| Tốc độ | 1,25 Gbps |
| Sợi | Đơn mode SMF, lõi 9/125 µm (theo tài liệu lắp đặt switch) |

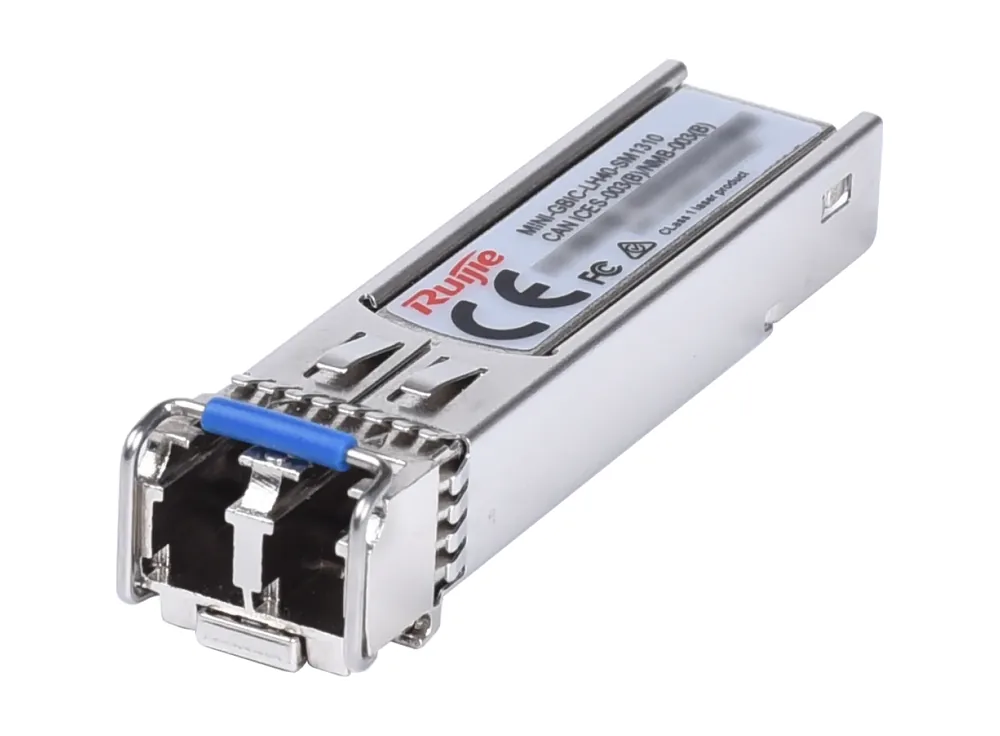

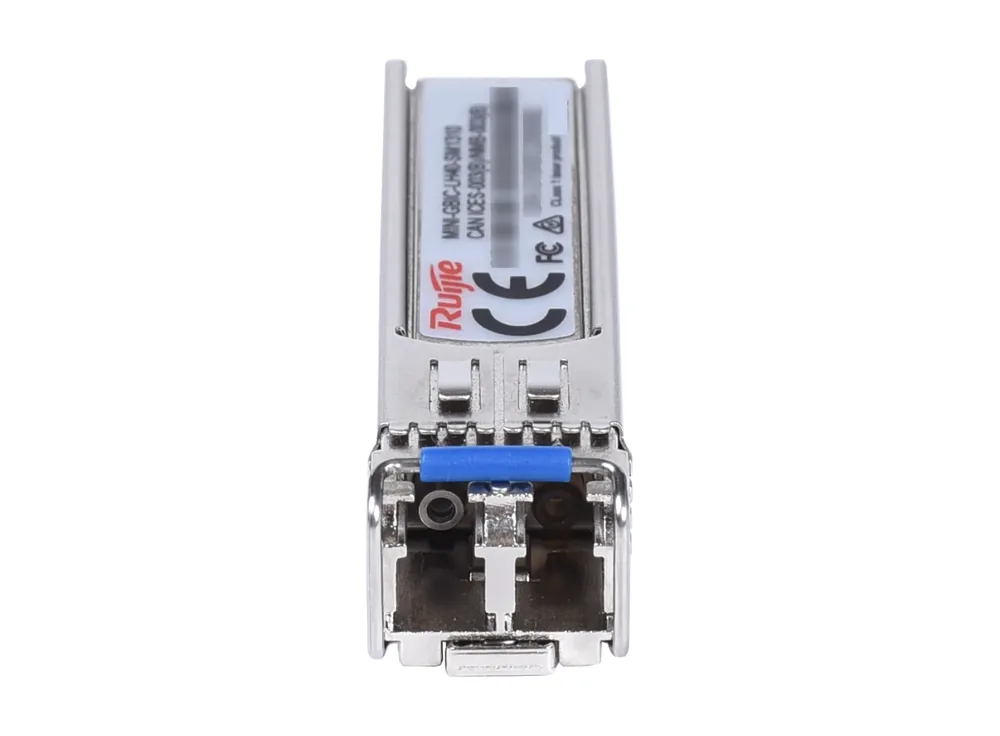

| Đầu cắm | Duplex LC, mặt đầu UPC |
| Bước sóng | 1310 nm |
| Cự ly | 40 km |
| Laser | DFB |
| Công suất phát trung bình | -5 dBm (min) đến 0 dBm (max) |
| Tỉ số tắt tối thiểu | 9 dB |
| Đầu thu | PIN |
| Receive sensitivity (OMA) | Thấp hơn -23 dBm |
| Overload (trung bình) | -3 dBm |
| BER | 1,00E-12 |
| DDM/DOM | Hỗ trợ |
| Điện tiêu thụ tối đa | 1,5 W |
| Nhiệt độ | Hoạt động 0 °C – 70 °C; bảo quản -40 °C – +85 °C |
| Độ ẩm | 10 % – 90 % RH (hoạt động và bảo quản) |
| Kích thước | 56,5 mm × 13,5 mm × 8,5 mm (W × D × H) |
| Trọng lượng | 35 g |
| Chuẩn | SFP+ MSA, SFF-8431, SFF-8432, SFF-8472, IEEE 802.3, RoHS |
Thông số theo hãng sản xuất. Tài liệu đầy đủ: datasheet Module SFP Ruijie MINI-GBIC-LH40-SM1310.
MINI-GBIC-LH40-SM1310 dùng cho tuyến quang nào?
Đây là module SFP 1G của Ruijie cho tuyến cáp quang đơn mode dài tới 40 km. Datasheet RG 1000BASE Series ghi MINI-GBIC-LH40-SM1310 theo đặc tả IEEE 1000BASE-LH, làm việc ở bước sóng 1310 nm, cắm sợi qua đầu LC kép, khung SFP. Ruijie định vị các transceiver 1G của dòng cho mạng trung tâm dữ liệu và mạng campus, kết nối switch, router, máy chủ cùng card mạng (NIC).
Gắn bộ suy hao khi tuyến cáp ngắn
Trong hướng dẫn lắp đặt switch Reyee RG-ES118GS-P-L (bản V1.5), Ruijie lưu ý: với module quang có cự ly từ 40 km trở lên, khi chạy trên đoạn sợi đơn mode ngắn cần lắp bộ suy hao quang (optical attenuator) để đầu thu không bị quá tải. MINI-GBIC-LH40-SM1310 có cự ly 40 km nên thuộc nhóm module được nhắc trong lưu ý này. Theo datasheet, mức quá tải quang (trung bình) của đầu thu mã LH40 là -3 dBm.
Chỉ số quang
- Laser phát: DFB, công suất trung bình -5 dBm đến 0 dBm, tỉ số tắt từ 9 dB trở lên.
- Đầu thu: loại PIN, độ nhạy OMA thấp hơn -23 dBm, quá tải -3 dBm.
- BER: 1,00E-12; mặt đầu sợi: UPC.
- Tốc độ dữ liệu: 1,25 Gbps; chẩn đoán DDM/DOM: có.
Bốn mã MINI-GBIC: công suất phát và độ nhạy thu
| Mã | Phát trung bình (dBm) | Độ nhạy OMA (dBm) | Quá tải (dBm) |
|---|---|---|---|
| MINI-GBIC-SX-MM850 | -9,5 … 0 | dưới -17 | 0 |
| MINI-GBIC-LX-SM1310 | -11 … -3 | dưới -19 | -3 |
| MINI-GBIC-LH40-SM1310 | -5 … 0 | dưới -23 | -3 |

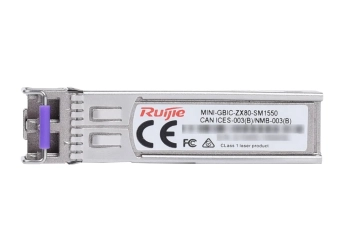

| MINI-GBIC-ZX80-SM1550 | 0 … 5 | dưới -27 | -3 |
Số trong bảng lấy từ datasheet module. Bảng module trong hướng dẫn lắp đặt nêu trên ghi mã LH40 phát -2 … 3 dBm, thu -22 … -3 dBm – khác datasheet; trang này theo datasheet. Các mã cùng dòng đã có trang: MINI-GBIC-LX-SM1310 (1310 nm, 10 km), MINI-GBIC-SX-MM850 (đa mode, 550 m) và MINI-GBIC-ZX80-SM1550 (1550 nm, 80 km).
Thay nóng, giám sát và tiêu chuẩn
Hãng ghi module cắm/rút nóng được (hot swapping) để việc bảo trì đơn giản, độ tin cậy cao và tiêu thụ ít điện – không quá 1,5 W. Trang sản phẩm nêu khả năng giám sát quang dạng số cho chẩn đoán, tương thích IEEE 802.3z Gigabit Ethernet, laser an toàn Class 1. Datasheet liệt kê các chuẩn module tuân theo: IEEE 802.3, SFF-8472, SFF-8431, SFF-8432, SFP+ MSA và RoHS.
Kích thước và môi trường

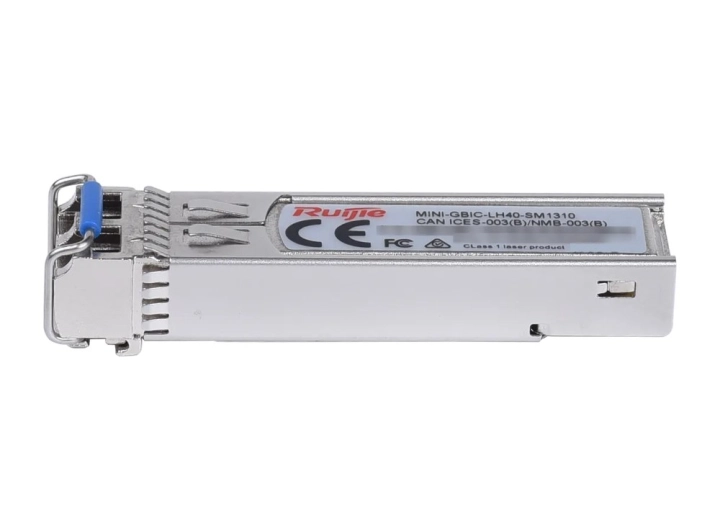

Thân module (W × D × H) 56,5 mm × 13,5 mm × 8,5 mm, nặng 35 g. Môi trường hoạt động: 0 °C – 70 °C, độ ẩm 10 % – 90 % RH. Bảo quản: -40 °C – +85 °C, độ ẩm 10 % – 90 % RH. Hướng dẫn lắp đặt switch ghi cáp cho mã này là sợi đơn mode lõi 9/125 µm, tối đa 40 km.
Về tên gọi: tiêu đề trang sản phẩm của hãng cho mã này ghi “1000BASE-SX”, nhưng đoạn mô tả cùng trang, phần đặt hàng (“1G LH”) và datasheet đều ghi 1000BASE-LH; nội dung ở đây theo datasheet. Datasheet dòng switch RG-S2915-L cũng có MINI-GBIC-LH40-SM1310 (1000BASE-LH, 1310 nm, 40 km) trong mục module quang 1GE.
An toàn khi thao tác
Tài liệu lắp đặt dặn không nhìn trực tiếp vào module quang vì đây là bộ phát laser; khi module chạy thì cổng phải gắn sợi hoặc có nắp che bụi; các cổng chưa dùng cần đậy nắp để module luôn sạch.
Mua MINI-GBIC-LH40-SM1310
Giá bán hiển thị ở đầu trang; đơn hàng dự án xin liên hệ hotline hoặc email. Theo trang danh sách switch Reyee, module quang Ruijie tương thích dòng RG-ES và RG-NBS – xem các switch ở danh mục thiết bị mạng Ruijie. Module quang khác có ở danh mục module quang và mục module SFP 1Gb.
