Module SFP Ruijie MINI-GBIC-ZX80-SM1550
Module SFP Ruijie MINI-GBIC-ZX80-SM1550
Sản phẩm chính hãng ®
- Bảng thông số sản phẩm:
- Hãng sản xuất: Ruijie
- Dòng sản phẩm: Module quang SFP 1G
- Mã sản phẩm: MINI-GBIC-ZX80-SM1550
- Nhà cung cấp: Thiết Bị Mạng
- Tình trạng: Mới 100%
- Bảo hành: Chính hãng
- Trạng thái: Còn hàng
- Giao hàng: Toàn quốc
| Brand | Ruijie |
|---|---|
| Model | MINI-GBIC-ZX80-SM1550 |
| Dòng sản phẩm | RG 1000BASE Series |
| Chuẩn quang | IEEE 1000BASE-ZX |
| Mô tả đặt hàng | 1G ZX transceiver, SFP, LC, 80 km trên SMF |
| Tốc độ truyền | 1,25 Gbps |
| Loại sợi / lõi | Single-mode (SMF), cỡ lõi 9/125 µm theo tài liệu lắp đặt switch |
| Connector | Duplex LC, mặt đầu UPC |
| Wavelength | 1550 nm |
| Reach | 80 km |
| Laser phát | DFB |
| Phát trung bình | 0 dBm tới 5 dBm |
| Extinction ratio | Không dưới 9 dB |
| Thu | PIN; độ nhạy OMA dưới -27 dBm |
| Overload optical power | -3 dBm (trung bình) |
| Tỉ lệ lỗi bit | 1,00E-12 |
| DDM/DOM | Có |
| Công suất | Không vượt 1,5 W |
| Môi trường chạy | 0 °C – 70 °C, 10 % – 90 % RH |
| Cất giữ | -40 °C – +85 °C, 10 % – 90 % RH |
| Kích thước / khối lượng | 56,5 mm × 13,5 mm × 8,5 mm / 35 g |
| Tiêu chuẩn | SFP+ MSA, SFF-8432, SFF-8472, SFF-8431, IEEE 802.3, RoHS |
Thông số theo hãng sản xuất. Tài liệu đầy đủ: datasheet Module SFP Ruijie MINI-GBIC-ZX80-SM1550.
MINI-GBIC-ZX80-SM1550: cự ly 80 km ở bước sóng 1550 nm

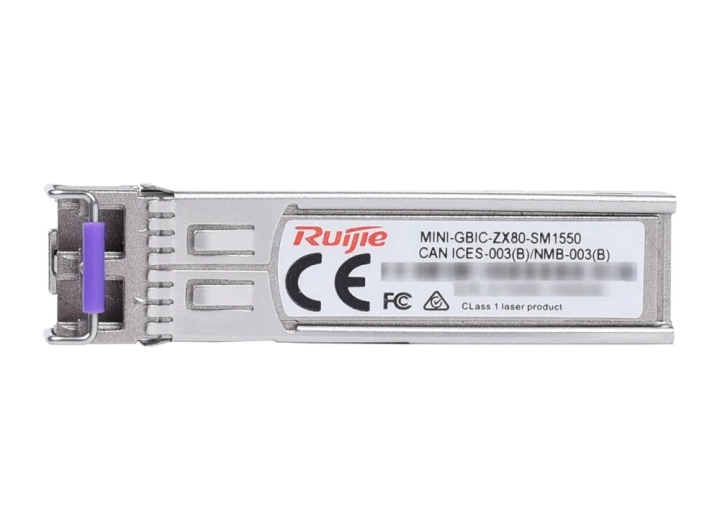

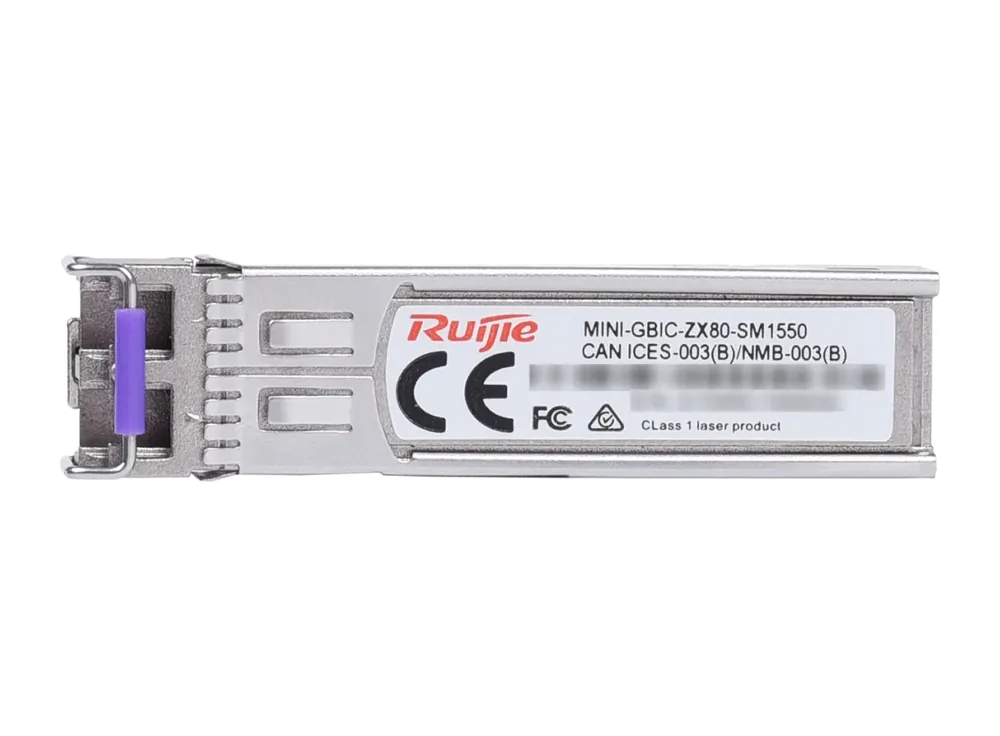

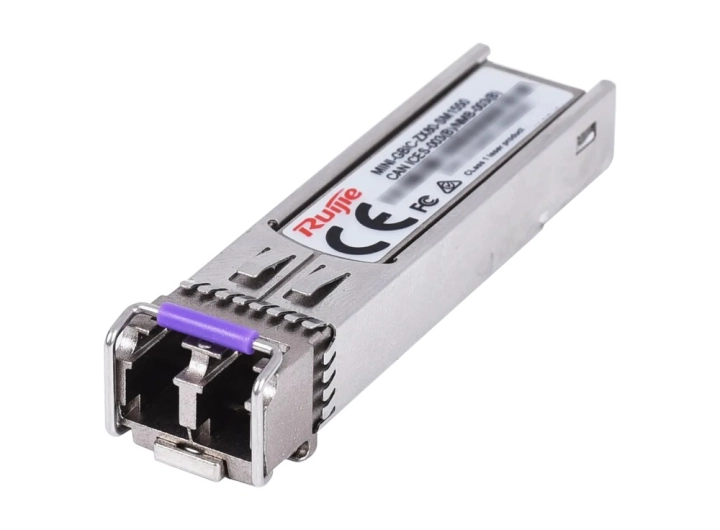

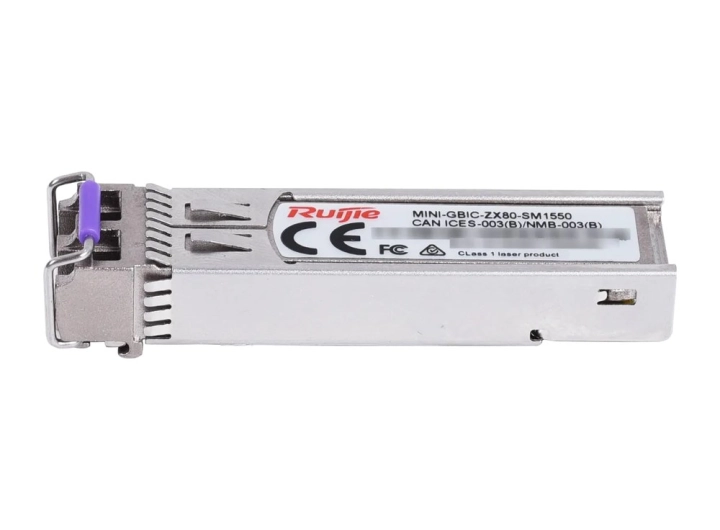

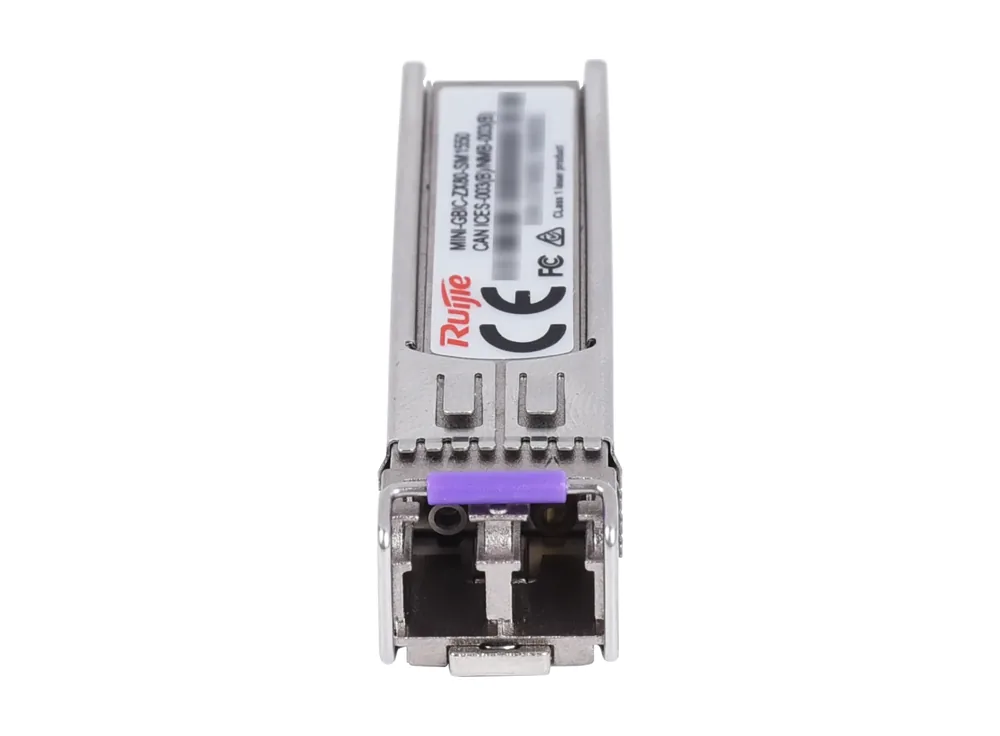

MINI-GBIC-ZX80-SM1550 là transceiver dạng SFP, 1 Gigabit, mà Ruijie xếp vào dòng RG 1000BASE Series. Datasheet ghi mã này đúng chuẩn 1000BASE-ZX (IEEE), chạy trên cáp single-mode (SMF), bước sóng 1550 nm, nối qua đầu LC và đi xa nhất 80 km. Trong phần thông tin đặt hàng, hãng gọi nó là “1G ZX transceiver”. Ruijie giới thiệu các module 1G của dòng cho mạng data center và campus, liên kết switch, router, server và NIC.
Phía phát, phía thu

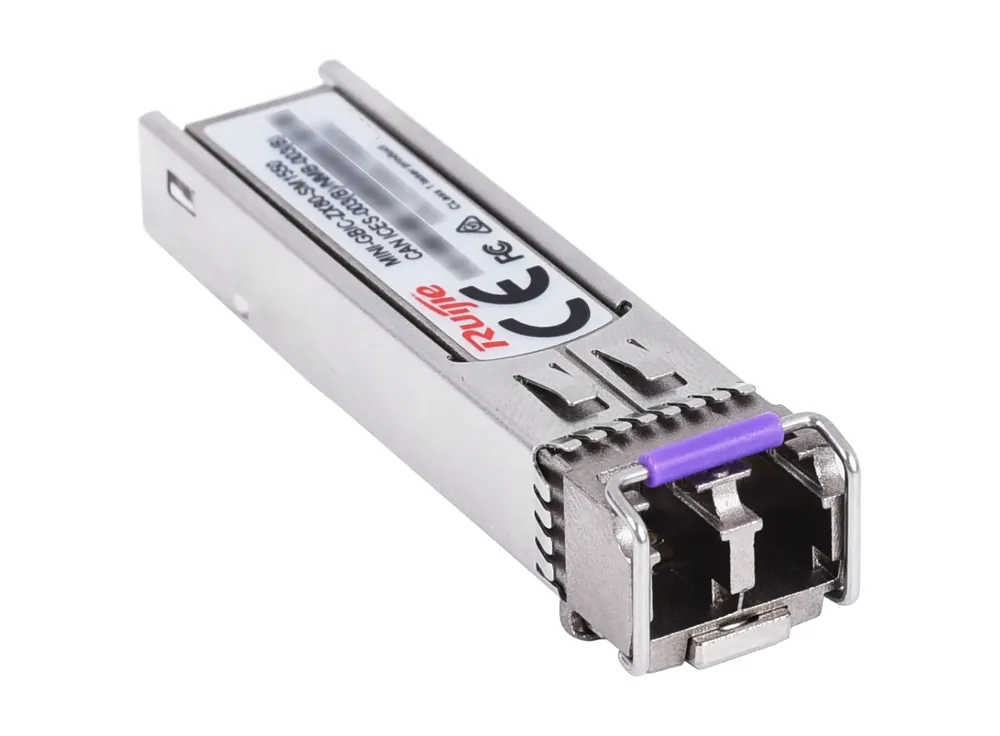

Mã ZX80 dùng laser DFB. Datasheet cho mức phát (AVG) trong khoảng 0 dBm tới 5 dBm, extinction ratio không dưới 9 dB. Bên nhận là bộ thu PIN với độ nhạy (OMA) dưới -27 dBm; công suất quang quá tải trung bình -3 dBm. BER bằng 1,00E-12, đầu LC kép với mặt sợi UPC, truyền 1,25 Gbps.
Bảng module trong Installation Guide của switch Reyee RG-ES118GS-P-L (V1.5) ghi ZX80 phát 0 … 4,7 dBm và thu -22 … -3 dBm, khác datasheet module; số ở trang này theo datasheet.
Lắp bộ suy hao quang cho tuyến ngắn
Cùng hướng dẫn lắp đặt đó có phần cảnh báo: module quang có cự ly từ 40 km trở lên, nếu dùng trên sợi đơn mode cự ly ngắn thì phải lắp bộ suy hao quang (optical attenuator) để tránh quá tải đầu thu. Với MINI-GBIC-ZX80-SM1550, tài liệu ghi cáp là SMF cỡ lõi 9/125 µm, khoảng cách tới 80 km.
Chẩn đoán, thay nóng và tiêu chuẩn
Module hỗ trợ chẩn đoán DDM/DOM; trang sản phẩm của Ruijie mô tả đây là khả năng giám sát quang dạng số cho chẩn đoán. Các ý nổi bật khác trên trang: điện năng không vượt 1,5 W, cắm nóng theo SFP MSA, tương thích IEEE 802.3z Gigabit Ethernet, an toàn laser Class 1, đạt RoHS. Datasheet thêm rằng module đáp ứng SFP+ MSA, SFF-8432, SFF-8472, SFF-8431 và IEEE 802.3, đồng thời nêu đặc điểm của dòng: thay nóng để bảo trì đơn giản, tin cậy cao, ít tốn điện.
Môi trường và cơ khí
| Hạng mục | MINI-GBIC-ZX80-SM1550 |
|---|---|
| Nhiệt độ khi chạy | 0 °C – 70 °C |
| Độ ẩm khi chạy | 10 % – 90 % RH |
| Nhiệt độ cất giữ | -40 °C – +85 °C |
| Độ ẩm cất giữ | 10 % – 90 % RH |
| W × D × H | 56,5 mm × 13,5 mm × 8,5 mm |
| Khối lượng | 35 g |
Vị trí trong dòng MINI-GBIC

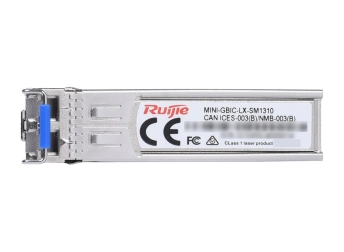

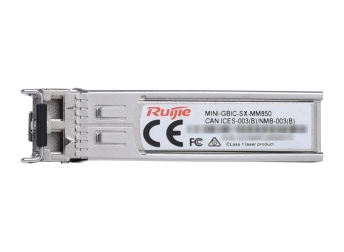

Theo bảng thông số MINI-GBIC của datasheet, ZX80-SM1550 là mã duy nhất trong bốn mã quang chạy bước sóng 1550 nm và có cự ly dài nhất (80 km). Hai mã đơn mode còn lại dùng 1310 nm: MINI-GBIC-LH40-SM1310 cho 40 km và MINI-GBIC-LX-SM1310 cho 10 km; mã đa mode MINI-GBIC-SX-MM850 đi 550 m ở 850 nm.
Tiêu đề trang sản phẩm ZX80 trên web hãng ghi “1000BASE-SX”, còn đoạn mô tả cùng trang và datasheet ghi 1000BASE-ZX; trang này theo datasheet. Datasheet dòng switch RG-S2915-L liệt kê MINI-GBIC-ZX80-SM1550 (1000BASE-ZX, 1550 nm, 80 km) ở mục module quang 1GE, và trang danh sách switch Reyee xếp mã này vào nhóm phụ kiện, ghi module quang của hãng tương thích dòng RG-ES và RG-NBS.
Đặt mua và an toàn
Giá bán hiển thị ở đầu trang; số lượng lớn xin liên hệ hotline hoặc email. Tài liệu lắp đặt của Ruijie dặn không nhìn thẳng vào module quang vì đây là bộ phát laser, và giữ nắp che cho các cổng chưa dùng. Switch Ruijie có ở danh mục thiết bị mạng Ruijie; module tốc độ 1G khác ở mục module SFP 1Gb.
