Tủ mạng là gì? Cấu tạo, tiêu chuẩn 19 inch và cách đọc ký hiệu 6U, 12U, D600

Tủ mạng, còn gọi là tủ rack, là tủ thép có hai thanh ray đứng đục lỗ theo chuẩn 19 inch để bắt switch, patch panel, router, tường lửa, UPS và máy chủ thành một khối gọn, khoá được, thoáng khí. Mọi thiết bị mạng "gắn rack" trên thế giới đều rộng 482,6 mm (19 inch) và cao theo bội số của 1U = 44,45 mm, nên tủ nào cũng lắp được thiết bị của hãng nào, chỉ cần đủ số U và đủ độ sâu.

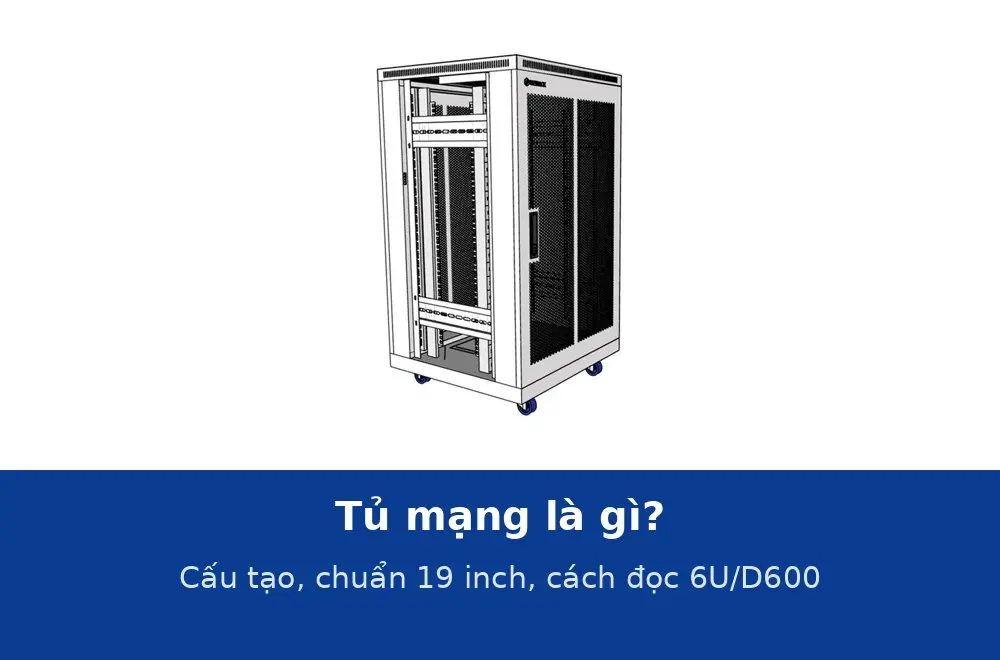

Cấu tạo một tủ mạng

1. Khung và vỏ: thép tấm 1,0–2,0 mm sơn tĩnh điện; tủ nhỏ 6U–12U dùng 1,0–1,2 mm, tủ 20U–42U dùng 1,5–1,8 mm để chịu tải 400–500 kg.
2. Hai thanh ray 19 inch: đục lỗ vuông hoặc lỗ ren M6, đánh số U để bắt thiết bị không lệch; tủ sâu có thêm ray sau cho máy chủ.
3. Cửa trước: đột lưới tổ ong (thoáng, phổ biến) hoặc kính/mika (nhìn đèn trạng thái, cần quạt); có khoá.
4. Cửa sau và hông: tủ đứng có cửa sau lưới và hai cửa hông tháo được để đi cáp.
5. Nóc và đáy: lỗ đi cáp có nắp, vị trí lắp quạt 120 mm ở nóc.
6. Quạt tản nhiệt: 1 quạt cho tủ 6U–15U, 2–4 quạt cho 20U–42U.
7. Phụ kiện: thanh nguồn PDU, khay cố định, thanh quản lý cáp, bánh xe hoặc chân tăng, ốc lồng.
8. Tiếp địa: điểm bắt dây tiếp địa ở khung và cửa.

Cách đọc ký hiệu: 12U D600 nghĩa là gì?

Số trước chữ U là số đơn vị chiều cao hữu dụng: tủ 12U lắp được 12 thiết bị cao 1U (hoặc 6 thiết bị 2U). D là chiều sâu (depth) tính bằng mm: D400, D500, D600, D800, D1000. Chiều rộng ngoài gần như cố định 550 hoặc 600 mm để vừa ray 19 inch. Ví dụ tủ rack 12U D600 có kích thước ngoài 665 x 600 x 600 mm (cao x rộng x sâu), còn tủ 42U D1000 cao tới 2.100 mm.

Tiêu chuẩn tủ mạng

Khoảng cách hai ray, bước lỗ và kích thước 1U theo EIA/ECA-310-E (Mỹ), IEC 60297 và DIN 41494 (châu Âu); tủ Unirack bán tại Thiết Bị Mạng làm theo các chuẩn này nên lắp được switch Cisco, Juniper, patch panel CommScope, UPS APC. Tải trọng công bố từ 250 kg (tủ treo tường) tới 500 kg (tủ đứng 27U–42U) theo tab Thông số kỹ thuật từng sản phẩm.

Phân loại tủ mạng

Chọn tủ mạng theo quy mô

• Cửa hàng, văn phòng dưới 20 người: tủ treo tường 6U–9U D400/D500 với 1 switch, 1 patch panel, 1 router; xem tủ rack treo tường.
• Văn phòng 20–80 người một tầng: tủ 12U–15U D600 đặt sàn hoặc treo, có quạt và PDU.
• Toà nhà nhiều tầng: mỗi tầng một tủ 15U–20U D600, phòng máy trung tâm 27U–42U D800/D1000.
• Phòng máy chủ: 42U D1000 tải 500 kg, thép 1,8 mm, 4 quạt, hai PDU; xem tủ mạng 42U.
• Ngoài trời: tủ outdoor hai lớp cho cột camera, trạm viễn thông; xem tủ rack outdoor.

Cách tính số U và độ sâu chi tiết ở bài bảng kích thước tủ mạng và cách tính số U. Toàn bộ tủ Unirack 6U–42U có sẵn tại Thiết Bị Mạng, giao lắp Hà Nội, TP.HCM; phụ kiện phụ kiện tủ rack mua kèm.
