Nguồn cho switch công nghiệp Ruijie: dải điện áp DC, nguồn kép 1+1 và module nguồn gắn ray DIN

Hai dòng switch công nghiệp RG-NIS2100 và RG-NIS3100 dùng nguồn một chiều (DC), cắm vào đầu nối nguồn ở mặt trên thân máy. Datasheet ghi hai cách cấp điện: nguồn DC (adapter DC hoặc đầu vào DC) và module nguồn; hướng dẫn lắp đặt cho biết cả hai dòng có hai đầu vào nguồn PWR1, PWR2 dự phòng theo kiểu 1+1. Bài này gom các thông số nguồn của 5 mã NIS trong datasheet và hướng dẫn lắp đặt chính thức của Ruijie vào một chỗ, kèm cách đấu module nguồn AC–DC gắn ray DIN.

Điện áp, dòng điện và công suất của 5 mã NIS

Mã	Điện áp vào	Dòng vào	Công suất tối đa (datasheet)	Ngân sách PoE
RG-NIS2100-4GT2SFP-HP	46–57 V DC	4,2 A	12 W (không tải PoE) · 192 W (tải PoE đầy)	mặc định 108 W, tối đa 180 W
RG-NIS2100-8GT2SFP-HP	46–57 V DC	7 A	12 W (không tải PoE) · 312 W (tải PoE đầy)	mặc định 228 W, tối đa 300 W
RG-NIS3100-4GT2SFP-HP	12–56 V DC	tối đa 7 A	12 W (không tải PoE) · 72 W (12–20 V) · 132 W (21–56 V)	120 W
RG-NIS3100-8GT2SFP-HP	12–56 V DC	tối đa 7 A	20 W (không tải PoE) · 80 W (12–20 V) · 140 W (21–45 V) · 260 W (46–56 V)	240 W
RG-NIS3100-8GT4SFP-HP	12–56 V DC	tối đa 7 A	20 W (không tải PoE) · 80 W (12–20 V) · 140 W (21–45 V) · 260 W (46–56 V)	240 W

Ngân sách PoE của RG-NIS2100 có giá trị mặc định và giá trị tối đa; datasheet ghi kèm chú thích nguyên văn "web reserved adjustable interface". Theo hướng dẫn lắp đặt, cổng 1 của RG-NIS2100 đạt chuẩn IEEE 802.3bt với 90 W, các cổng còn lại 30 W mỗi cổng; RG-NIS3100 cấp tối đa 30 W mỗi cổng theo chuẩn 802.3af/at. Cả hai dòng đều không quạt, tản nhiệt tự nhiên.

Điện áp đầu vào ảnh hưởng tới công suất của RG-NIS3100

Dòng RG-NIS3100 nhận dải DC rộng 12–56 V, nhưng datasheet ghi công suất toàn tải khác nhau theo dải điện áp cấp vào: RG-NIS3100-8GT4SFP-HP và RG-NIS3100-8GT2SFP-HP là 80 W khi cấp 12–20 V, 140 W khi cấp 21–45 V và 260 W khi cấp 46–56 V; RG-NIS3100-4GT2SFP-HP là 72 W ở 12–20 V và 132 W ở 21–56 V. Trang sản phẩm của hãng cho hai mã 8 cổng còn ghi ngân sách PoE theo điện áp vào: 60 W với nguồn 12 V, 120 W với 24 V và 240 W với 48 V.

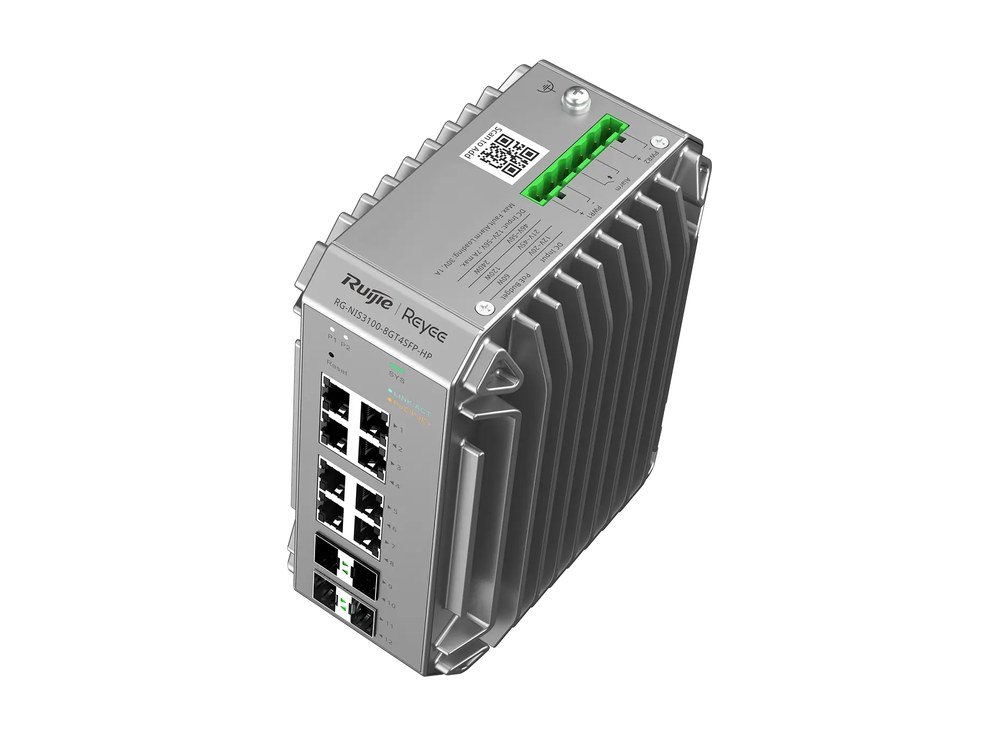

Switch công nghiệp Ruijie RG-NIS3100-8GT4SFP-HP, mặt trên có hai đầu vào nguồn DC PWR1 và PWR2 — RG-NIS3100-8GT4SFP-HP: theo hướng dẫn lắp đặt, mặt trên có cực tiếp đất, hai đầu vào DC PWR1, PWR2 và cổng cảnh báo; nguồn vào 12–56 V DC.

Dòng RG-NIS2100 chỉ nhận 46–57 V DC. Hướng dẫn lắp đặt RG-NIS2100 còn đặt điều kiện cho chế độ truyền xa (Extend – cổng 5–8 ở bản 8 cổng, cổng 3–4 ở bản 4 cổng): điện áp cấp nên là 54 V; cáp CAT5e trở lên có trở kháng dưới 25 Ω trên 100 m; thiết bị đầu kia cũng phải hỗ trợ truyền xa. Khi bật, tốc độ các cổng này giảm còn 10 Mbps, và khoảng cách thực tế còn phụ thuộc chất liệu cáp, thiết bị nhận nguồn, nhiệt độ môi trường; datasheet ghi khoảng cách tối đa tới 200 m với cáp Cat5e. Chế độ Extend trên switch PoE không quản lý được giải thích thêm trong bài công tắc DIP trên switch PoE Ruijie.

Hai đầu vào PWR1, PWR2 và cổng cảnh báo

Dự phòng 1+1: hướng dẫn lắp đặt cả hai dòng ghi kiểu nguồn "1+1 redundancy" – tại một thời điểm chỉ một nguồn cấp điện, nguồn còn lại làm dự phòng.
Cổng cảnh báo (alarm port): bình thường tiếp điểm đóng; khi có sự kiện cảnh báo, ví dụ mất một trong hai nguồn, tiếp điểm chuyển sang hở.
RG-NIS2100: mặt trên có đầu nối nguồn DC hai ngả PWR1, PWR2, cổng cảnh báo, công tắc DIP, nút reset và vít tiếp đất. Công tắc DIP có chế độ Alarm để bật cảnh báo phát hiện nguồn có mặt – phát cảnh báo khi không thấy module nguồn. Mặt trước có đèn PWR sáng khi có nguồn. Datasheet ghi cổng dịch vụ và đầu nối nguồn hỗ trợ rút cắm nóng cáp.
RG-NIS3100: mặt trên có cực tiếp đất, hai đầu vào DC PWR1, PWR2 và cổng cảnh báo; mặt trước có hai đèn P1, P2 sáng khi nguồn PWR1, PWR2 đang cấp. Hướng dẫn ghi module nguồn của thiết bị không hỗ trợ cắm nóng, nên cắm phích nguồn trước rồi mới cấp điện.

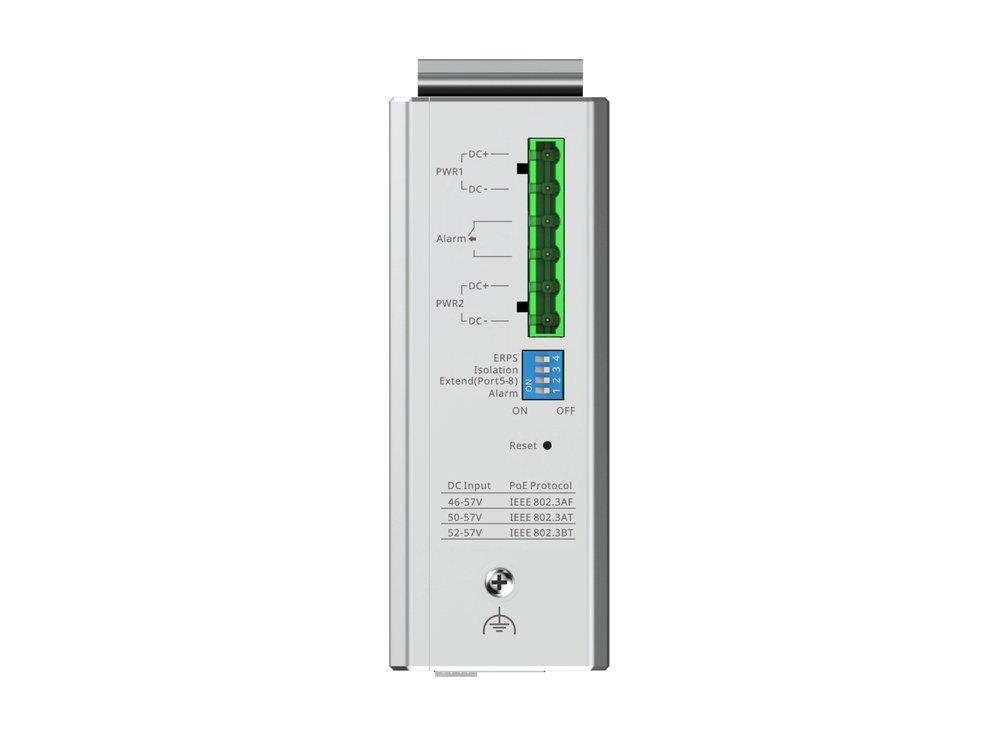

Mặt trên switch công nghiệp Ruijie RG-NIS2100-8GT2SFP-HP với đầu nối nguồn DC hai ngả và công tắc DIP — Mặt trên RG-NIS2100-8GT2SFP-HP: hướng dẫn hãng mô tả đầu nối nguồn DC hai ngả PWR1, PWR2, cổng cảnh báo, công tắc DIP, nút reset và vít tiếp đất ở mặt này.

Module nguồn AC–DC gắn ray DIN của hãng

Khi tủ chỉ có điện lưới AC, datasheet NIS liệt kê các module nguồn AC–DC của hãng (dòng RG-NIS-PA) để đổi điện 100–240 V AC thành điện DC cấp cho switch. Theo datasheet nguồn và hướng dẫn lắp đặt dòng module này, loại 240 W và loại 120 W ngõ ra 54 V có thông số chính như sau:

Thông số	Loại 240 W	Loại 120 W
Điện áp vào	100–240 V AC danh định, chịu 90–264 V AC, 50/60 Hz	100–240 V AC danh định, chịu 90–264 V AC, 50/60 Hz
Điện áp ra	52,38–55,62 V DC (danh định 54 V)	52,38–55,62 V DC (danh định 54 V)
Dòng ra	4,4 A	2,2 A
Công suất	≤ 240 W	≤ 120 W
Chống xung đầu nguồn	4 kV chế độ chung, 2 kV chế độ vi sai	4 kV chế độ chung, 2 kV chế độ vi sai
Nhiệt độ làm việc	-40 °C đến 70 °C	-40 °C đến 70 °C
Làm mát · vỏ · cách lắp	Không quạt · kim loại · ray DIN	Không quạt · kim loại · ray DIN

Module có bảo vệ ngắn mạch đầu ra, quá dòng, quá áp và quá nhiệt; theo hướng dẫn, bảo vệ ngắn mạch, quá dòng và quá áp tự phục hồi sau khi lỗi được loại bỏ. Công suất ra giảm khi nhiệt độ cao: với điện vào 230 V AC, từ 50 °C tới 70 °C giảm 2 % cho mỗi °C; với 115 V AC, từ 45 °C tới 70 °C giảm 2 % mỗi °C; khi điện vào chỉ 90–100 V AC, công suất giảm 1 % mỗi volt. Hướng dẫn lưu ý: khi dùng module với switch RG-NIS, phải chọn điều kiện nhiệt độ và công suất dựa trên thông số của cả module lẫn switch.

Các bước lắp module theo hướng dẫn hãng:

Module chỉ gắn được trên ray DIN: móc phần trên kẹp DIN vào ray, kéo lò xo xuống rồi đẩy module vào cho tới khi nằm hẳn trên ray.
Nối đất: cực tiếp đất ở mặt sau module nối tới điểm tiếp đất của tủ, rồi tới thanh cái tiếp đất phòng máy; điện trở dưới 1 Ω, dây tiếp đất bảo vệ tối thiểu 2,5 mm² (12 AWG).
Nối đầu ra nguồn của module vào đầu vào DC của switch, đúng cực dương và cực âm.
Nối đầu vào của module với điện lưới AC bằng dây nguồn ba chân, hãng khuyên dùng loại 10 A; dây nguồn mua theo thông số của switch và module, độ dài tuỳ thực tế lắp đặt.

Hướng dẫn cũng cảnh báo: không tự mở module vì bên trong không có bộ phận người dùng sửa được; khi đang chạy bề mặt module nóng, không chạm vào; không đặt vật dễ cháy phía trên hoặc phía dưới module.

Sơ đồ cấp nguồn kép cho switch công nghiệp Ruijie: module nguồn AC–DC gắn ray DIN vào PWR1, nguồn thứ hai vào PWR2 — Điện lưới qua module nguồn AC–DC 54 V gắn ray DIN vào PWR1, nguồn DC thứ hai vào PWR2; cổng cảnh báo hở khi mất một nguồn.

Lưu ý khi đấu dây nguồn

Nối dây nguồn khác màu vào đúng đầu cực tương ứng; cắm đầu nối nguồn chắc vào switch rồi cố định bằng kẹp giữ dây nguồn (hướng dẫn RG-NIS2100 và RG-NIS3100).
Với RG-NIS3100, hướng dẫn yêu cầu dùng dây nguồn ngắn hơn 3 m có vòng từ lớn hơn 7 Ω ở đầu vào thiết bị để bảo đảm tương thích điện từ và tương thích với nhiều model module nguồn; cổng Ethernet nên dùng cáp xoắn đôi có chống nhiễu (STP).
Switch không kèm bộ nguồn: trang sản phẩm của cả 5 mã NIS ghi adapter không đi kèm, phải mua riêng; datasheet RG-NIS3100 ghi hộp không có dây nguồn.
Đầu nguồn của cả hai dòng chịu xung ±4 kV chế độ chung và ±2 kV chế độ vi sai; cách nối đất và chống sét chi tiết xem bài tiếp đất và chống sét cho switch Ruijie.

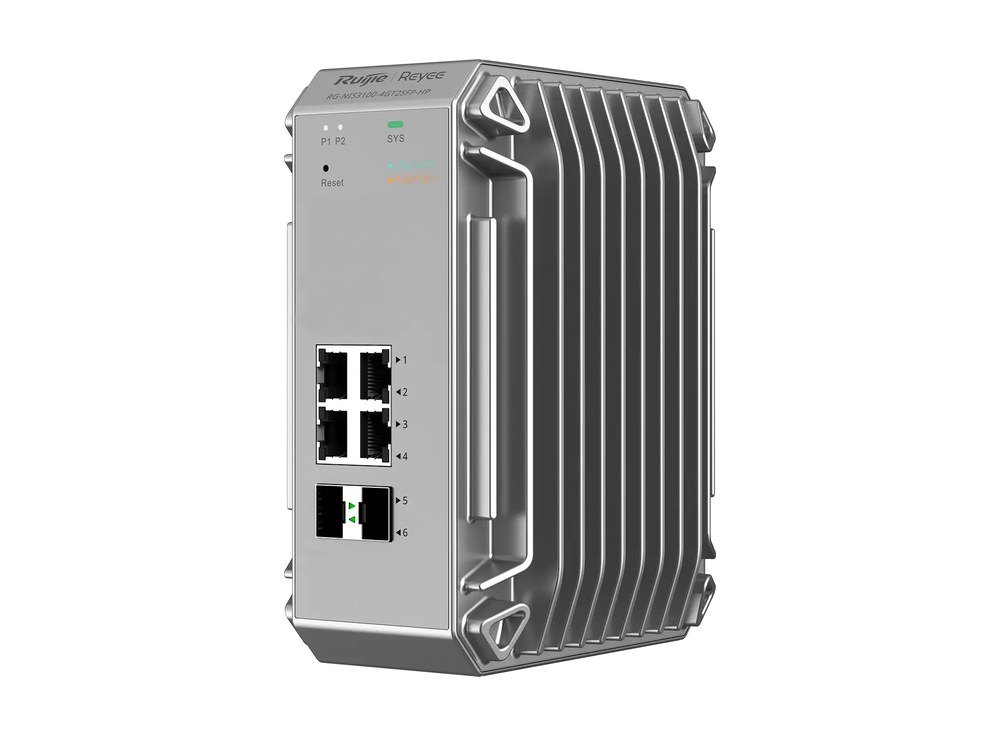

Switch công nghiệp Ruijie RG-NIS3100-4GT2SFP-HP 4 cổng PoE dùng nguồn DC 12–56 V — RG-NIS3100-4GT2SFP-HP: nguồn 12–56 V DC, ngân sách PoE 120 W, công suất toàn tải 72 W ở 12–20 V và 132 W ở 21–56 V theo datasheet.

Cách gắn switch và module lên ray DIN, treo tường xem bài lắp đặt switch Ruijie; khác biệt về cổng, PoE và quản lý giữa hai dòng xem bài RG-NIS2100 và RG-NIS3100 khác nhau thế nào. Toàn bộ mã đang bán có trong nhóm Switch Ruijie Công nghiệp.
