Switch Ruijie RG-ES106F-P

Tổng quan RG-ES106F-P

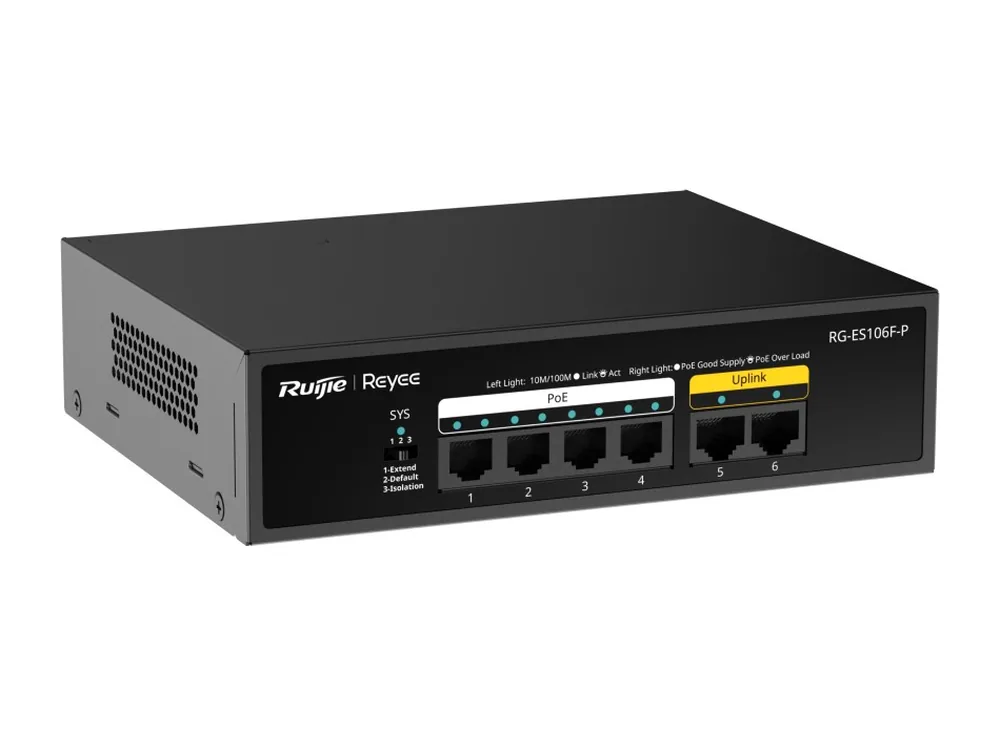

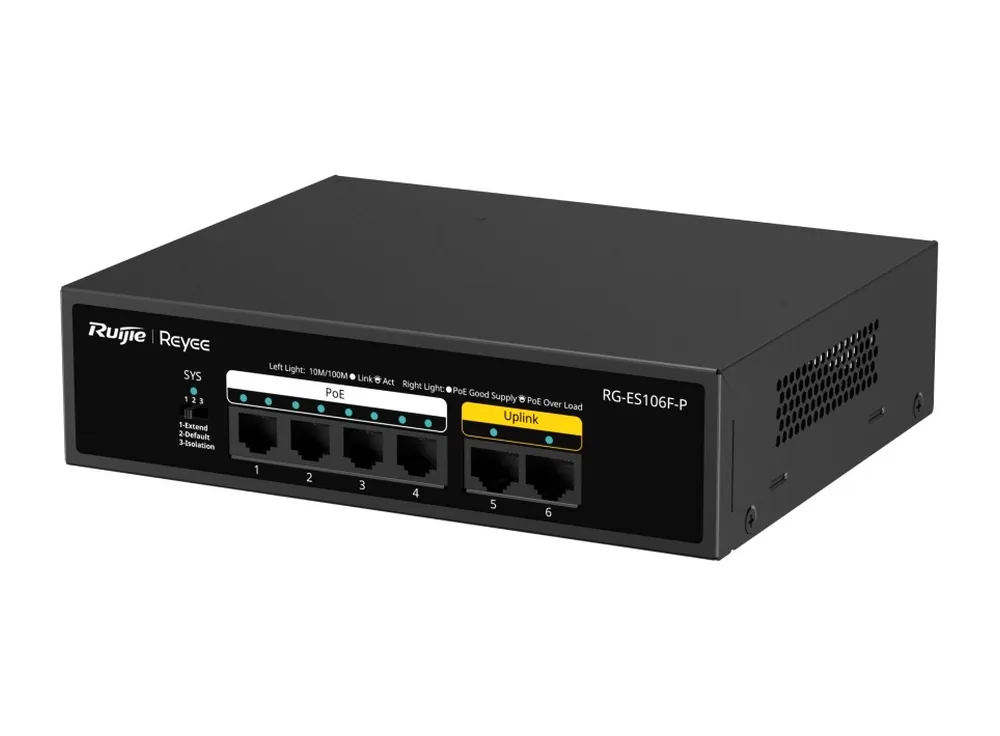

Ruijie Reyee RG-ES106F-P thuộc nhóm switch PoE không quản lý vỏ kim loại. Máy có sáu cổng RJ45 Fast Ethernet; bốn cổng đầu (1–4) cấp nguồn theo IEEE 802.3af/at, chung 54 W. Một công tắc DIP ở mặt trước chuyển giữa ba chế độ Default, Extend và Isolation. Tài liệu lắp đặt mô tả máy plug-and-play, không phải cấu hình thêm, làm việc được với nhiều loại thiết bị giám sát video lẫn access point. Trang hãng kể các nơi dùng: quán cà phê, cửa hàng bán lẻ, văn phòng tại gia, giám sát.

Phần Highlights của datasheet (12/05/2026) có sáu dòng: switch PoE 6 cổng 10/100 Mbps unmanaged; vẫn hiện được trên Ruijie Cloud; mạng CCTV thông minh và bảo mật; PoE được quản lý thông minh; chất lượng thiết kế cao; hợp với nhiều kịch bản. Trên trang sản phẩm còn các cụm “PoE 54 W”, “Tự động Khôi phục PoE”, “Hardware flow control, guarantee the large buffer”.

Nguồn PoE cho camera và access point

Công suất PoE 54 W được chia cho bốn cổng 1–4. Trang sản phẩm ghi “lên đến 30 W” cho thiết bị cần cấp nguồn, tài liệu lắp đặt ghi “PoE budget per port 30 W”. Cặp chân mang điện là 1–2 (dương) và 3–6 (âm); có PoE watchdog. Theo tài liệu, switch tự nhận biết thiết bị đạt chuẩn 802.3at/af rồi cấp điện qua cáp mạng.

Điện năng của chính switch: 6 W khi chưa cấp PoE, 60 W khi tải PoE đầy (full load).

Ba vị trí công tắc DIP

Vênh giữa các nguồn của hãng: trang sản phẩm ghi khoảng cách truyền 250 m; datasheet ghi 200 m – trang này theo datasheet. Tài liệu lắp đặt nói 200 m là mức ổn định còn 250 m là số đo trong phòng thí nghiệm. Muốn truyền xa, tài liệu đặt bốn điều kiện: cáp từ Cat5e trở lên với trở kháng dưới 25 ohm mỗi 100 m; thiết bị bên kia cũng hỗ trợ truyền xa; điện áp cấp 54 V; cổng PoE sau khi bật truyền xa chỉ còn 10 Mbps.

Mặt trước, mặt sau và thông số mạng

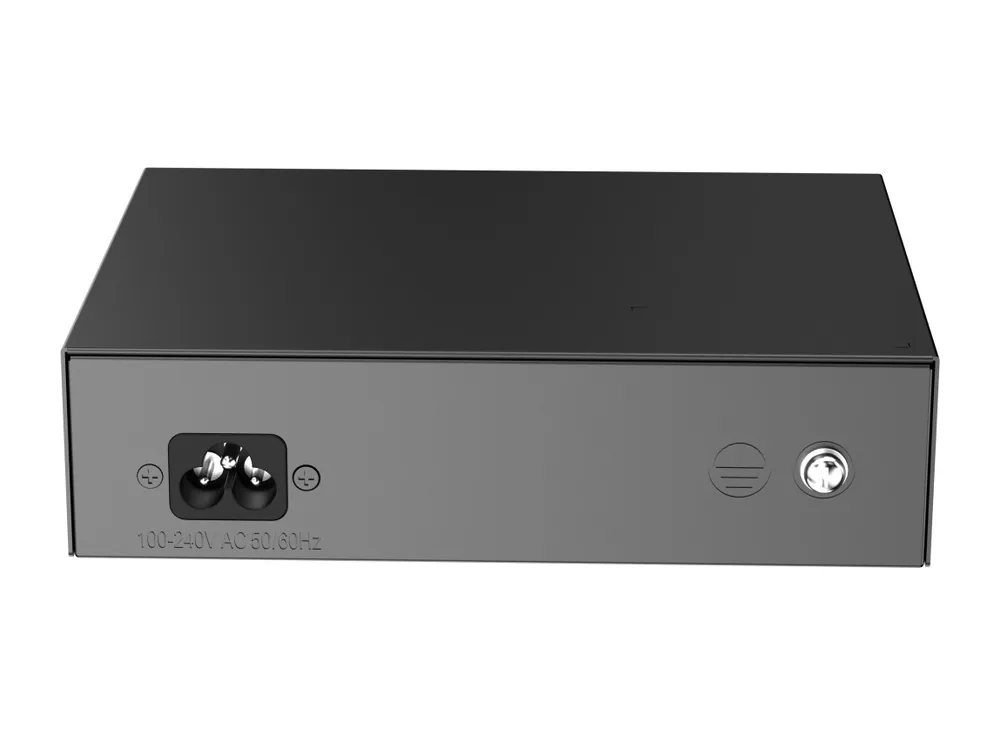

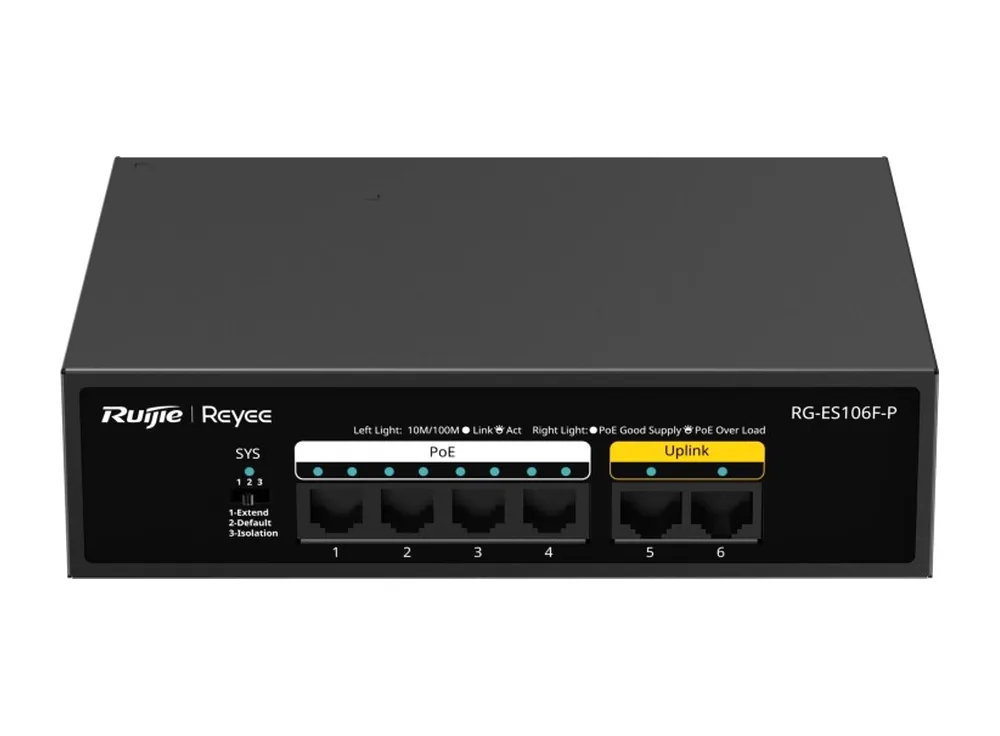

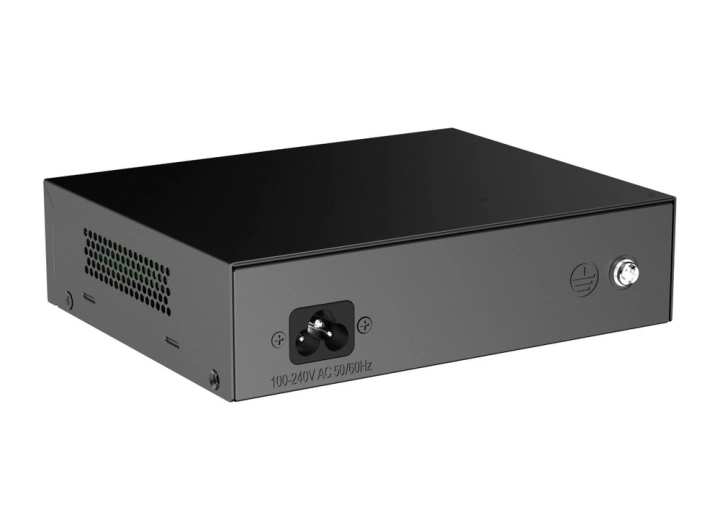

Trên mặt trước, ngoài sáu cổng tự thương lượng và công tắc DIP, có đèn hệ thống (tắt khi chưa có điện, sáng khi có điện), đèn Link/Act từng cổng (sáng xanh khi có link 10/100 Mbps, nháy xanh khi có lưu lượng) và đèn PoE của cổng 1–4 (sáng xanh: đang cấp PoE; nháy xanh: quá tải PoE; tắt: không cấp). Mặt sau có ổ điện AC cùng cọc nối đất bảo vệ.

Datasheet cho các số: chuyển mạch 1,2 Gbps; chuyển tiếp 0,9 Mpps; 2.000 địa chỉ MAC; khung tối đa 2.048 byte; flash 2 MB; flow control: có; port isolation: có. Các mục LLDP, snooping IGMP, ping và traceroute: không. Với hệ thống camera, hãng đề xuất không quá 20 chiếc 200W H265 hoặc 10 chiếc 400W H265.

Điện lưới, vỏ máy, cách lắp

Bộ nguồn gắn cố định dùng điện xoay chiều 100–240 V tần số 50/60 Hz, chịu được 90–264 V và 47–63 Hz, dòng 2 A. Thân kim loại rộng 166 mm, sâu 132,6 mm, cao 43 mm; 650 g, đóng hộp 960 g. Làm mát tự nhiên, không quạt; quanh máy chừa tối thiểu 100 mm, ba tháng lau bụi một lần cho thông thoáng. Cáp và đầu nguồn có thể cắm nóng; MTBF 200.000 giờ.

Lắp kiểu treo tường hay đặt bàn. Với tường, tài liệu dùng vít KA3 × 25 mm và tắc kê nở: hai lỗ khoan ngang hàng, khoảng cách 120 mm; đóng tắc kê, bắt vít, rồi móc hai lỗ trên thân máy vào. Bề mặt treo phải không bắt lửa, ví dụ bê tông.

Điều kiện làm việc 0…45 °C; cất kho -40…+70 °C; RH 10–90 % lúc chạy, 5–95 % lúc cất, không ngưng tụ; cao độ -500…5.000 m. Chịu xung: cổng ±4 kV; đầu nguồn ±6 kV (common, differential). Tĩnh điện: không khí 8 kV, tiếp xúc 6 kV. CB, CE; an toàn IEC 62368-1 / EN 62368-1. Tài liệu lưu ý máy có thể gây nhiễu sóng nếu dùng trong khu dân cư. Trong hộp: switch, sách hướng dẫn và một dây nguồn – hãng có bốn độ dài 0,8/1/1,2/1,5 m, giao theo lô.

Đưa lên sơ đồ Ruijie Cloud

Trang hãng ghi chú cần ít nhất một switch được quản lý trong cùng mạng; tài liệu lắp đặt nêu cụ thể là router EG hoặc switch ES2/NBS của Reyee – chẳng hạn switch PoE quản lý Cloud RG-ES206GS-P. Trong app, ở mục Topology, chọn thiết bị phía trên rồi quét QR của RG-ES106F-P hoặc khai báo tay.

Báo giá RG-ES106F-P

Sản phẩm báo giá theo yêu cầu, xin liên hệ hotline hoặc email. Switch SOHO khác của Ruijie có tại switch Ruijie SOHO; toàn bộ thiết bị ở danh mục thiết bị mạng Ruijie.
