Ứng dụng Switch PoE Cisco Catalyst C1200 cho hệ thống Camera IP giám sát và VoIP

Switch PoE Cisco Catalyst C1200 phù hợp Camera IP và VoIP

Trong các hệ thống Camera IP và tổng đài VoIP hiện đại, switch không còn đơn thuần là thiết bị kết nối mạng. Nó đồng thời phải đảm nhiệm khả năng truyền dữ liệu, cấp nguồn PoE, phân tách lưu lượng và duy trì kết nối ổn định cho nhiều thiết bị đầu cuối.

Đối với đơn vị thi công camera, điện thoại IP và tổng đài doanh nghiệp, lựa chọn switch có PoE/PoE+ phù hợp giúp giảm thiết bị cấp nguồn riêng, đơn giản hóa hệ thống dây dẫn và thuận tiện hơn khi bảo trì.

Cisco Catalyst C1200 Series là dòng switch hướng đến doanh nghiệp nhỏ và vừa, có nhiều model hỗ trợ PoE+, kết hợp các tính năng như VLAN, QoS, STP, ACL và quản trị mạng. Cisco công bố các model PoE+ của dòng C1200 có thể cung cấp tối đa 30W trên mỗi cổng PoE, tùy model và ngân sách công suất.

Điều này khiến Switch PoE Cisco Catalyst C1200 trở thành một phương án đáng cân nhắc cho các dự án Camera IP, VoIP, Wi-Fi và hệ thống mạng văn phòng.

PoE và PoE+ quan trọng như thế nào?

PoE (Power over Ethernet) cho phép truyền đồng thời dữ liệu và nguồn điện trên cáp Ethernet đến thiết bị tương thích.

Thay vì triển khai:

Switch → Cáp mạng → Camera và Nguồn điện → Adapter → Camera

PoE cho phép đơn vị thi công sử dụng một tuyến cáp Ethernet để kết nối và cấp nguồn cho thiết bị:

Switch PoE → Cáp Ethernet → Camera IP

Cách triển khai này giúp giảm dây nguồn, adapter và số lượng ổ cắm điện tại vị trí lắp đặt.

PoE+ cung cấp công suất cao hơn PoE theo chuẩn IEEE 802.3at, phù hợp với nhiều thiết bị cần nguồn lớn hơn như một số Access Point, camera có nhiều chức năng hoặc thiết bị mạng hỗ trợ PoE+.

Cisco C1200 có các model hỗ trợ PoE+ và mức công suất cụ thể phụ thuộc từng model. Vì vậy, khi thiết kế hệ thống cần kiểm tra PoE budget tổng và công suất PoE trên từng cổng, thay vì chỉ dựa vào số lượng port PoE.

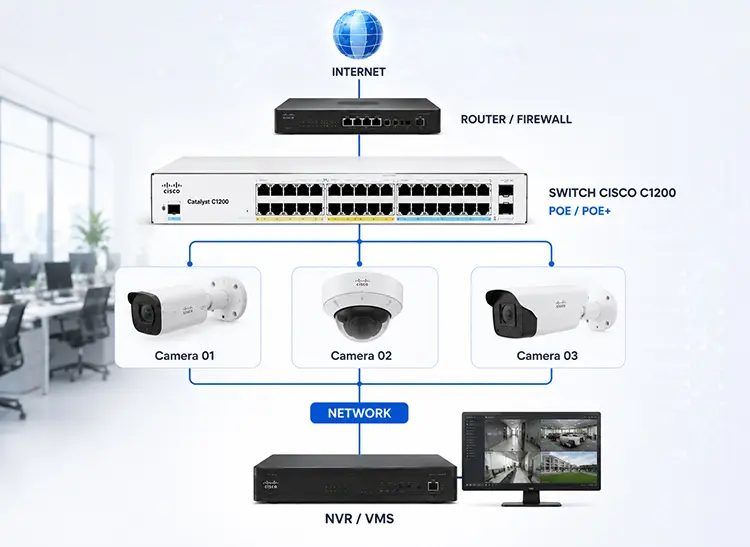

Ứng dụng Cisco C1200 cho hệ thống Camera IP

Camera IP ngày càng được sử dụng rộng rãi trong văn phòng, cửa hàng, nhà xưởng, trường học, bệnh viện và các công trình thương mại.

Một hệ thống camera cơ bản có thể gồm:

Cisco C1200 PoE+ đóng vai trò tập trung kết nối các camera IP. Camera nhận dữ liệu và nguồn điện thông qua cùng một đường cáp Ethernet.

Từ switch, lưu lượng camera có thể được truyền đến NVR, VMS hoặc máy chủ lưu trữ tùy kiến trúc hệ thống.

PoE giúp đơn giản hóa thi công Camera IP

Đối với công trình có hàng chục camera, việc kéo riêng dây mạng và dây nguồn đến từng vị trí có thể làm tăng thời  iant hi công và khiến hệ thống phức tạp hơn.

Sử dụng Switch PoE Cisco C1200 giúp đơn vị triển khai có thể thiết kế:

Camera IP → Cáp Cat6/Cat6A → Switch PoE

Thay vì phải bố trí nguồn điện riêng tại từng camera, nguồn được cấp tập trung tại tủ mạng.

Điều này đặc biệt thuận tiện đối với:

• Camera trần.
• Camera hành lang.
• Camera ngoài trời có nguồn PoE phù hợp.
• Camera tại cửa ra vào.
• Camera văn phòng.
• Camera cửa hàng.
• Camera nhà xưởng.

Tủ mạng có thể tập trung switch, patch panel, NVR và các thiết bị mạng liên quan, giúp công tác kiểm tra và bảo trì dễ thực hiện hơn.

Cần tính PoE budget trước khi chọn switch

Đây là một trong những yếu tố quan trọng nhất khi triển khai hệ thống Camera IP.

Ví dụ một dự án có:

• 16 camera × 8W = 128W.
• 4 Access Point × 15W = 60W.
• 4 IP Phone × 7W = 28W.
• Tổng nhu cầu lý thuyết:
• 128W + 60W + 28W = 216W

Khi lựa chọn switch PoE, không nên chỉ nhìn vào việc switch có đủ số cổng mà cần kiểm tra PoE budget tổng của model.

Đồng thời nên dành một phần công suất dự phòng cho các thiết bị bổ sung hoặc trường hợp thiết bị thực tế tiêu thụ cao hơn mức dự kiến.

Cisco công bố ngân sách PoE khác nhau giữa từng model C1200. Do đó, đơn vị thi công cần đối chiếu công suất của Camera, Access Point, IP Phone với bảng thông số của đúng model trước khi báo giá và triển khai.

Camera IP nên dùng PoE hay PoE+?

Không phải camera nào cũng yêu cầu PoE+. Việc lựa chọn cần dựa trên mức công suất mà camera hỗ trợ.

Không nên mặc định mọi camera đều cần PoE+. Điều quan trọng là kiểm tra chuẩn IEEE, công suất tiêu thụ và yêu cầu PoE của thiết bị đầu cuối.

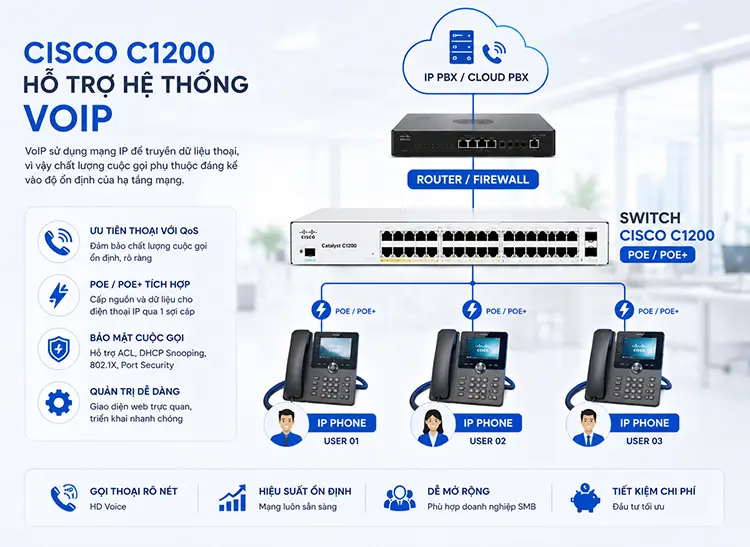

Cisco C1200 hỗ trợ hệ thống VoIP như thế nào?

VoIP sử dụng mạng IP để truyền dữ liệu thoại, vì vậy chất lượng cuộc gọi phụ thuộc đáng kể vào độ ổn định của hạ tầng mạng.

Mô hình phổ biến:

Nếu sử dụng model C1200 hỗ trợ PoE+, điện thoại IP tương thích có thể nhận nguồn trực tiếp từ switch.

Điều này giúp giảm adapter nguồn tại bàn làm việc và tạo ra hệ thống triển khai gọn hơn.

VLAN Voice giúp tách lưu lượng thoại

Một hệ thống VoIP chuyên nghiệp nên cân nhắc tách lưu lượng thoại khỏi dữ liệu máy tính.

Ví dụ:

Việc phân tách VLAN giúp quản trị viên tổ chức mạng rõ ràng hơn và tạo nền tảng cho việc áp dụng chính sách truy cập giữa các nhóm.

Cisco C1200 hỗ trợ VLAN và nhiều tính năng quản trị Layer 2, trong khi một số model còn hỗ trợ các chức năng Layer 3 như static routing IPv4/IPv6.

QoS giúp ưu tiên lưu lượng VoIP

Đối với thoại IP, độ trễ, jitter và mất gói có thể ảnh hưởng trực tiếp đến trải nghiệm cuộc gọi.

Khi hệ thống đồng thời truyền Camera IP, dữ liệu văn phòng, sao lưu và VoIP, QoS có thể được sử dụng để ưu tiên các luồng dữ liệu quan trọng.

Cisco C1200 hỗ trợ QoS với nhiều cơ chế phân loại và ưu tiên lưu lượng. Cisco mô tả QoS là công cụ giúp ưu tiên các loại lưu lượng khác nhau, đặc biệt hữu ích với ứng dụng thoại và video nhạy cảm với độ trễ.

Một mô hình ưu tiên có thể được xây dựng theo thứ tự:

VoIP → Ứng dụng doanh nghiệp → Camera → Dữ liệu thông thường → Guest

Tuy nhiên, QoS cần được thiết kế xuyên suốt từ switch đến router/firewall và các thiết bị đầu cuối. Chỉ cấu hình QoS trên một thiết bị không đảm bảo toàn bộ đường truyền được ưu tiên như mong muốn.

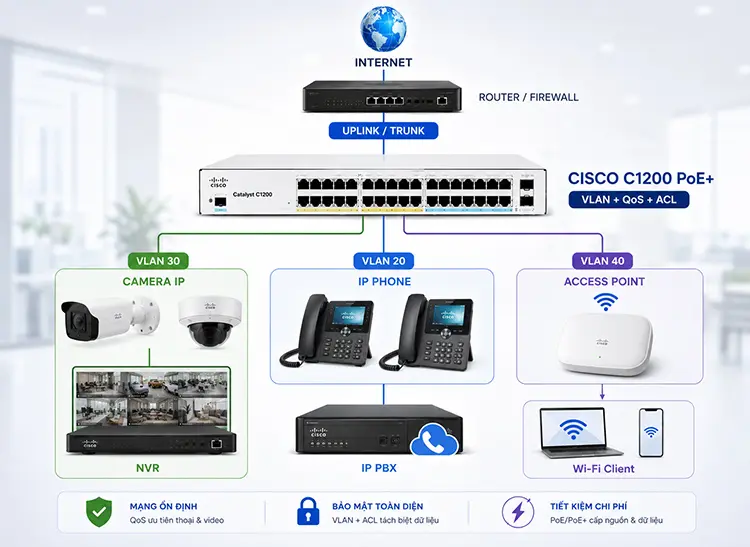

Mô hình kết hợp Camera IP và VoIP

Một hệ thống văn phòng có thể kết hợp nhiều thiết bị PoE trên cùng Cisco C1200:

Mô hình này giúp đơn vị thi công tập trung hệ thống cấp nguồn PoE tại tủ mạng, đồng thời phân tách các nhóm lưu lượng bằng VLAN.

Cisco C1200 PoE hỗ trợ nhiều thiết bị cùng lúc

Một lợi thế của switch PoE doanh nghiệp là có thể sử dụng cùng hạ tầng cho nhiều loại thiết bị.

Ví dụ:

• Camera IP: nhận nguồn và dữ liệu từ cổng PoE.
• IP Phone: nhận nguồn PoE và kết nối đến hệ thống tổng đài.
• Access Point: nhận nguồn PoE/PoE+ và truyền dữ liệu Wi-Fi về LAN.
• Thiết bị IoT: có thể sử dụng Ethernet và PoE nếu tương thích.

Thay vì bố trí nhiều loại switch và adapter riêng biệt, một switch PoE phù hợp có thể trở thành điểm tập trung của nhiều thiết bị đầu cuối.

Các model Cisco C1200 PoE đáng chú ý

Dòng Cisco Catalyst C1200 có nhiều model PoE+ với số lượng cổng khác nhau. Đơn vị thi công có thể lựa chọn theo số lượng camera, IP Phone, Access Point và thiết bị mạng.

Tên model, số cổng PoE, uplink và ngân sách PoE thay đổi theo từng phiên bản. Vì vậy, khi lập dự toán cần đối chiếu đúng mã sản phẩm với yêu cầu kỹ thuật của dự án.

Chọn Switch PoE Cisco C1200 theo số lượng Camera

Đơn vị thi công có thể tham khảo cách tính nhanh:

Bảng trên chỉ là hướng dẫn sơ bộ. Số lượng port cần thiết phải tính cả camera, IP Phone, Access Point, máy tính, máy in, uplink và cổng dự phòng.

Tại sao đơn vị thi công nên ưu tiên PoE+?

PoE+ mang lại sự linh hoạt hơn khi triển khai các thiết bị cần công suất cao hơn PoE tiêu chuẩn.

Đặc biệt với hệ thống có nhiều loại thiết bị khác nhau, việc sử dụng switch PoE+ giúp giảm nguy cơ phải thay switch khi bổ sung Access Point hoặc thiết bị đầu cuối có nhu cầu công suất cao hơn.

Tuy nhiên, PoE+ không có nghĩa là mọi thiết bị đều nhận được cùng một mức công suất. Thiết bị đầu cuối và switch phải hỗ trợ chuẩn tương thích, đồng thời tổng công suất phải nằm trong PoE budget của switch.

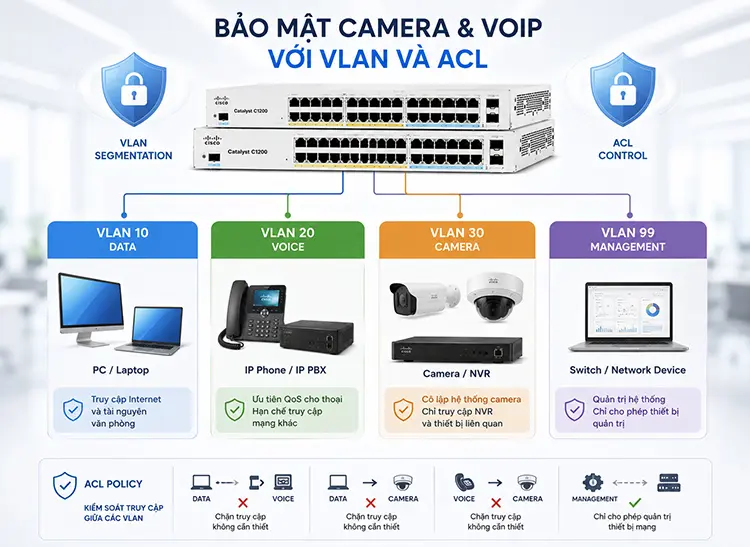

Bảo mật Camera và VoIP với VLAN và ACL

Camera và VoIP đều là các hệ thống quan trọng, nhưng không nhất thiết phải có quyền truy cập trực tiếp đến toàn bộ mạng văn phòng.

Có thể thiết kế:

Sau đó Router/Firewall hoặc thiết bị Layer 3 có thể kiểm soát lưu lượng giữa các VLAN.

Ví dụ:

• Camera chỉ được phép truy cập NVR/VMS cần thiết.
• Guest không được truy cập Camera VLAN.
• IP Phone được phép kết nối đến hệ thống IP PBX.
• VLAN Management chỉ dành cho quản trị viên.
• Máy tính nhân viên chỉ được truy cập camera khi có nhu cầu nghiệp vụ.

Cisco C1200 hỗ trợ ACL để xây dựng các chính sách kiểm soát truy cập phù hợp với thiết kế mạng.

Lưu ý băng thông khi triển khai nhiều Camera

PoE chỉ giải quyết bài toán cấp nguồn; nó không đồng nghĩa với việc switch có thể đáp ứng mọi lưu lượng camera mà không cần tính toán.

Ví dụ, nếu một camera tạo trung bình 6 Mbps:

• 16 camera × 6 Mbps ≈ 96 Mbps
• Nếu hệ thống có 32 camera:
• 32 camera × 6 Mbps ≈ 192 Mbps

Đây chỉ là phép tính tham khảo vì bitrate thực tế thay đổi theo độ phân giải, codec, FPS, cảnh quay và cấu hình camera.

Ngoài tổng lưu lượng, cần quan tâm đến:

• Uplink giữa switch và NVR.
• Uplink giữa các switch.
• Băng thông lưu trữ.
• Số lượng luồng đồng thời.
• Lưu lượng xem trực tiếp.
• Lưu lượng truy cập từ xa.

Với hệ thống lớn, nên cân nhắc uplink tốc độ cao phù hợp thay vì chỉ tập trung vào số lượng cổng PoE.

Uplink 10G có cần thiết cho Camera IP không?

Không phải hệ thống Camera IP nào cũng cần 10G.

Với một hệ thống nhỏ, uplink 1G có thể đáp ứng nếu tổng lưu lượng thực tế nằm trong giới hạn phù hợp.

Tuy nhiên, khi switch đồng thời kết nối nhiều camera, Access Point, IP Phone, server/NVR và các thiết bị khác, uplink có thể trở thành điểm nghẽn.

Một số model C1200 cung cấp uplink 10G SFP+, phù hợp để cân nhắc khi hệ thống yêu cầu băng thông uplink cao hơn.

Những lỗi cần tránh khi thi công Switch PoE

Không tính PoE budget

Đây là lỗi phổ biến khi thiết kế hệ thống nhiều camera. Có đủ cổng PoE không đồng nghĩa có đủ công suất PoE.

Không kiểm tra chuẩn PoE

Cần xác định Camera, AP hoặc IP Phone sử dụng PoE, PoE+ hay chuẩn khác trước khi lựa chọn switch.

Dùng VLAN nhưng không cấu hình đồng bộ

Nếu VLAN Camera hoặc Voice không được cấu hình thống nhất trên các đường uplink, thiết bị có thể mất kết nối đến NVR hoặc IP PBX.

Bỏ qua QoS cho VoIP

Khi mạng có lưu lượng camera, sao lưu và dữ liệu lớn, thoại IP có thể bị ảnh hưởng nếu chính sách QoS không được thiết kế phù hợp.

Không chừa cổng và công suất dự phòng

Một hệ thống thi công mới nên có khả năng mở rộng. Không nên sử dụng 100% port và PoE budget ngay từ ngày đầu.

Checklist cho đơn vị thi công Camera và VoIP

Trước khi chốt model Cisco C1200, nên kiểm tra:

Về Camera:

• Số lượng camera.
• Công suất mỗi camera.
• Chuẩn PoE.
• Bitrate trung bình.
• Độ phân giải.
• NVR/VMS.
• Băng thông uplink.

Về VoIP:

• Số lượng IP Phone.
• Công suất PoE mỗi thiết bị.
• IP PBX/Cloud PBX.
• VLAN Voice.
• QoS.
• Yêu cầu độ trễ và jitter.

Về Switch:

• Số lượng cổng PoE.
• PoE budget.
• Công suất mỗi port.
• Uplink 1G/10G.
• VLAN.
• QoS.
• ACL.
• STP.
• Khả năng mở rộng.

Đây là những thông số cần được xác định trước khi lựa chọn model cụ thể.

Cisco C1200 PoE có phù hợp dự án Camera và VoIP?

Nếu dự án cần một switch PoE/PoE+ dành cho môi trường SMB, Cisco Catalyst C1200 là lựa chọn đáng cân nhắc nhờ kết hợp nhiều tính năng trong cùng nền tảng.

Các điểm nổi bật gồm:

• PoE+ trên các model hỗ trợ.
• Tối đa 30W/cổng theo thông số PoE+ được Cisco công bố cho các model tương ứng.
• VLAN để phân tách Camera, Voice, Data và Management.
• QoS hỗ trợ ưu tiên lưu lượng thoại và ứng dụng nhạy cảm.
• ACL hỗ trợ kiểm soát truy cập.
• STP hỗ trợ thiết kế mạng có dự phòng.
• Uplink 1G/10G tùy model.
• Nhiều lựa chọn từ 8 đến 48 cổng.

Điểm quan trọng là phải lựa chọn đúng model theo số lượng port, PoE budget, uplink và yêu cầu thực tế của hệ thống.

Kết luận

Đối với hệ thống Camera IP giám sát và VoIP, một switch PoE tốt cần đáp ứng đồng thời ba yếu tố: cấp nguồn ổn định, truyền dữ liệu tin cậy và hỗ trợ quản lý lưu lượng.

Switch PoE Cisco Catalyst C1200 đáp ứng định hướng này với các model PoE+ dành cho doanh nghiệp nhỏ và vừa, hỗ trợ cấp nguồn qua Ethernet, VLAN, QoS, ACL, STP cùng nhiều lựa chọn uplink. (cisco.com)

Đặc biệt với đơn vị thi công camera, tổng đài IP và Wi-Fi, việc lựa chọn switch ngay từ giai đoạn thiết kế cần dựa trên số lượng thiết bị PoE, công suất tiêu thụ, chuẩn PoE, băng thông Camera, VLAN Voice, QoS và PoE budget.

Thay vì chỉ hỏi “Switch có bao nhiêu cổng PoE?”, hãy tính toàn bộ nhu cầu của dự án để chọn đúng model Cisco C1200. Cách tiếp cận này giúp hệ thống vận hành ổn định hơn, giảm nguy cơ thiếu công suất và tạo dư địa mở rộng khi khách hàng bổ sung Camera, IP Phone hoặc Access Point.
