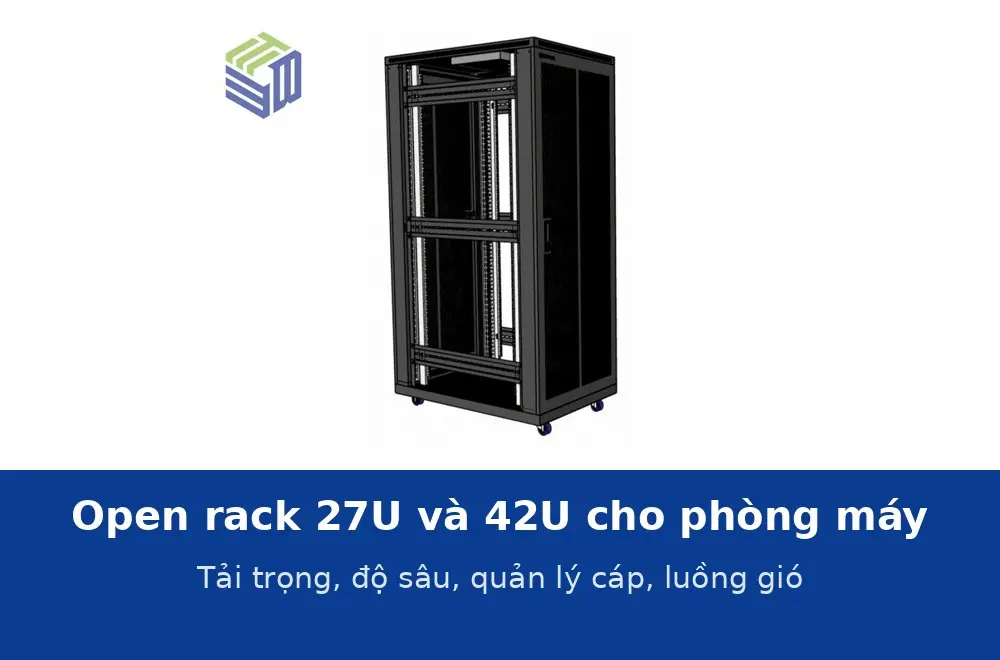

Open rack 27U và 42U cho phòng máy: chọn tải trọng, độ sâu 4 trụ, quản lý cáp và bố trí luồng gió
Phòng máy đã có điều hoà và khoá cửa thì open rack 4 trụ là cách rẻ và thoáng nhất để đặt máy chủ, switch lõi và patch panel. Hai cỡ thông dụng là 27U (cao khoảng 1,4 m, vừa tầm tay) và 42U (2,0 m, tối đa mật độ). Bài này đi qua bốn quyết định: cỡ, tải và độ sâu, quản lý cáp, luồng gió.
27U hay 42U
| Tiêu chí | Open rack 27U | Open rack 42U |
|---|---|---|
| Chiều cao | ≈ 1,4 m, với tới mọi U khi đứng | ≈ 2,0 m, cần ghế cho U trên cùng |
| Thiết bị | 1–3 máy chủ, switch lõi, patch panel | 6–10 máy chủ hoặc nhiều patch panel |
| Tải khung | 500 kg | 500–800 kg |
| Hợp với | Phòng máy nhỏ, phòng đấu nối, lab | Phòng máy chính, trung tâm dữ liệu nhỏ |
Quy tắc số U giống tủ kín: cộng thiết bị rồi nhân 1,3; xem cách tính ở bài cách tính số U. Open rack 27U hợp phòng máy nhỏ 1–3 máy chủ, phòng đấu nối; 42U cho 6–10 máy chủ hoặc khi muốn dồn nhiều patch panel vào một khung.
Tải trọng và độ sâu
Open rack 4 trụ Unirack đặt hàng theo tải 500 hoặc 800 kg tĩnh, trụ thép 2,0 mm; trụ sau chỉnh được 600–1000 mm để khớp ray máy chủ. Máy chủ 2U nặng 20–30 kg, 10 máy cộng UPS 3 kVA 60 kg và lưu trữ là 350–400 kg, chọn khung 500 kg; phòng lưu trữ dày đặc chọn 800 kg. Sàn phải chịu 500 kg/m², bắt bu lông 4 chân xuống sàn hoặc sàn nâng có khung đỡ.
Quản lý cáp trên open rack
- Thanh quản lý cáp dọc gắn hai bên trụ trước, rộng 100–150 mm, có ngón nhựa giữ dây; cáp đi dọc rồi rẽ ngang vào patch panel qua thanh ngang 1U.
- Cáp nguồn đi trụ sau bên phải, cáp mạng đi trụ trước bên trái để không chéo nhau.
- Dây nhảy dùng đúng chiều dài 0,3–1 m (dây nhảy mạng), không cuộn thừa; dán nhãn hai đầu.
- PDU dọc gắn trụ sau, mỗi rack hai PDU từ hai nhánh điện.
Luồng gió và bố trí dãy
Open rack hở nên tận dụng được hành lang nóng lạnh: xếp các rack thành dãy, mặt trước quay vào hành lang lạnh nơi điều hoà thổi, mặt sau quay vào hành lang nóng. Chừa 1,2 m phía trước, 0,9 m phía sau. Máy chủ hút gió trước, thổi sau; switch có chiều gió riêng, xem ký hiệu để quay đúng. Không đặt open rack sát tường phía sau dưới 0,6 m.
Tiếp địa và an toàn
Thanh tiếp địa dọc trên một trụ, mọi thiết bị và PDU nối về đó bằng dây 6 mm², từ đó về tiếp địa phòng. Vì không có cửa, dán nhãn cảnh báo điện, không để vật lạ trên nóc thiết bị, và giới hạn người vào phòng.
Thiết Bị Mạng nhận đặt open rack 27U–42U kèm thanh quản lý cáp, PDU và patch panel; cần khoá thì dùng tủ 36U D1000 hoặc tủ 42U D1000. Gửi số máy chủ và mặt bằng qua Zalo 0522 388 688 để có bản vẽ bố trí.
