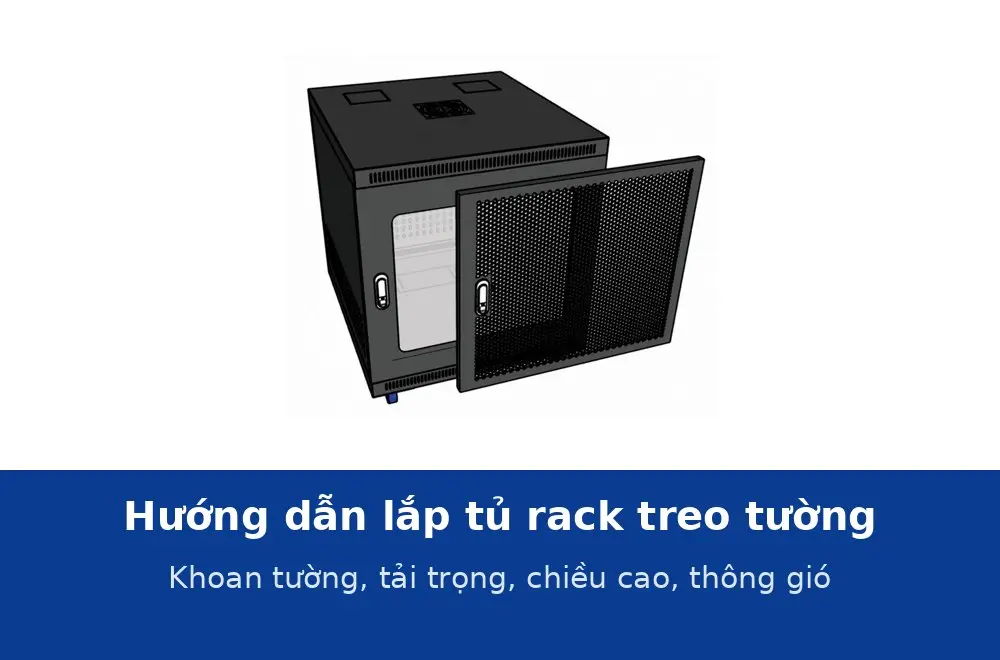

Hướng dẫn lắp tủ rack treo tường: khoan tường, tải trọng an toàn, chiều cao, thông gió và đi cáp

Tủ rack treo tường chỉ nặng 10–20 kg khi rỗng, nhưng thêm switch PoE, đầu ghi, patch panel và cáp là 30–40 kg treo trên bốn con nở. Lắp sai vị trí hoặc sai nở, tủ xệ dần rồi rơi. Bảy bước dưới đây áp dụng cho tủ Unirack 6U–15U.

Bước 1. Chọn mảng tường

Tường gạch đặc, cột hoặc dầm bê tông. Gõ thử: tiếng đục là gạch đặc, tiếng rỗng là gạch lỗ hoặc thạch cao – không treo trực tiếp, phải dùng khung sắt bắt vào cột hoặc chuyển sang đặt sàn. Tránh tường chung với nhà vệ sinh, bếp, tường ngoài hướng nắng chiều, cạnh cục nóng điều hoà.

Bước 2. Định vị chiều cao

Đáy tủ ở 1,6–1,8 m để khỏi va đầu, vẫn với tới khi đứng. Cách trần tối thiểu 150 mm để mở nóc và quạt thổi được; hai bên chừa 100 mm để mở cửa hông (12U–15U). Dùng thước thuỷ đánh dấu 4 lỗ theo tấm lưng tủ; tủ 12U–15U có 6 lỗ thì dùng cả 6.

Bước 3. Khoan và bắt nở

Mũi khoan bê tông 10–12 mm, sâu 60–70 mm, thổi sạch bụi. Nở sắt M8 cho tủ 6U–9U, M10 cho 10U–15U; không dùng nở nhựa. Bắt tủ vào, siết chéo từng cặp, kiểm tra tủ không lắc. Tường yếu: bắt thêm thanh sắt L 40 x 40 mm dưới đáy tủ làm giá đỡ.

Bước 4. Giới hạn tải

Dù thông số khung ghi 250 kg, tổng khối lượng treo nên dưới 40–50 kg với 4 nở M8 vào gạch đặc. Không đặt UPS trên 10 kg, máy chủ, ắc quy trong tủ treo. Xếp thiết bị nặng nhất ở đáy tủ, sát tường.

Bước 5. Điện và tiếp địa

Kéo ổ điện riêng có aptomat 10 A tới cạnh tủ, dùng thanh nguồn PDU hoặc ổ nối 1U trong tủ, không nối dài từ ổ sàn. Dây tiếp địa 2,5 mm² từ vít tiếp địa trên vỏ về thanh tiếp địa hoặc dây PE của ổ điện. Cáp F/UTP nối đất tại patch panel.

Bước 6. Đi cáp

Cáp vào từ nóc khi đi trần, từ đáy khi đi máng dưới; qua lỗ có gioăng cao su. Dư 1 m cáp cuộn trong tủ để sau này dịch thiết bị. Bấm vào patch panel trước rồi mới nối switch bằng dây nhảy mạng 0,3–0,5 m; dán nhãn hai đầu.

Bước 7. Thông gió và kiểm tra

Switch PoE 8–24 cổng toả 20–60 W: tủ cửa mika phải bật quạt, tủ cửa lưới để trống 1U giữa switch và router. Sau 24 giờ sờ nóc tủ: ấm là được, nóng là cần quạt. Kiểm tra lại độ chặt nở sau một tuần.

Lỗi thường gặp
