PoE injector là gì? Khi nào dùng bộ cấp nguồn PoE 1 port thay switch PoE và cách đấu nối

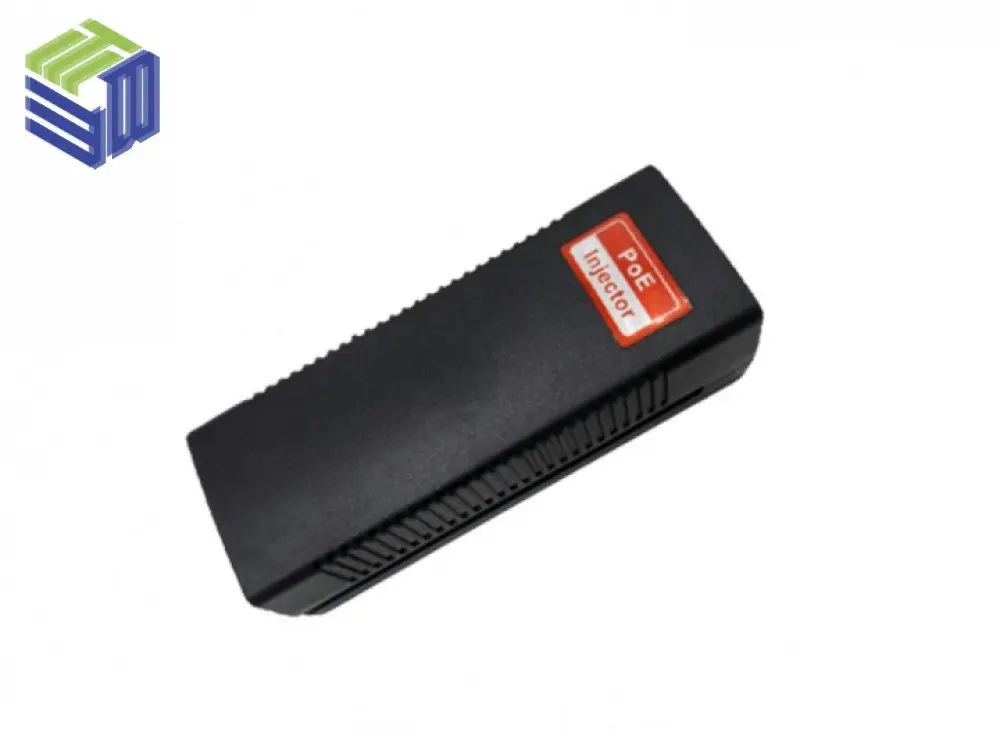

PoE injector, hay bộ cấp nguồn PoE 1 port, là hộp nhỏ có ba đầu: cổng nguồn 220 V, cổng Data In nhận dữ liệu từ switch thường, và cổng Data + Power Out đưa cả dữ liệu lẫn nguồn 48 V tới camera hoặc access point. Nó biến bất kỳ cổng switch nào thành cổng PoE mà không phải thay switch. Thiết Bị Mạng bán ba bản KCO: FMC-POE102-FE-AT (30 W), FMC-POE102-GE và FMC-POE102-GE-AT.
Khi nào dùng injector, khi nào mua switch PoE
| Tình huống | Nên dùng | Lý do |
|---|---|---|
| 1–3 camera hoặc AP thêm vào switch đang có | Injector cho từng thiết bị | Rẻ, không thay switch, lắp trong 5 phút |
| AP Wi-Fi đơn lẻ tại quầy, phòng họp | Injector Gigabit 802.3at | Nhiều AP bán kèm injector, thiếu thì mua thêm |
| Từ 4 thiết bị trở lên | Switch PoE 8 cổng | Một nguồn, ưu tiên cổng, gọn tủ |
| Camera cách switch trên 100 m | Switch PoE hoặc converter công nghiệp gần camera + quang | Injector không kéo dài được 100 m |
| Thiết bị trên 30 W | Switch 802.3bt | Injector phổ thông chỉ tới 30 W |
Ngưỡng kinh tế nằm ở 3–4 thiết bị: dưới mức đó, injector rẻ và không phải bỏ switch đang chạy; từ 4 thiết bị trở lên, một switch PoE 8 cổng gọn hơn, có ưu tiên cổng và tính tổng công suất dễ hơn nhiều injector rời cắm chằng chịt ổ điện.
Chọn 10/100 hay Gigabit, af hay at
Injector đứng giữa đường truyền nên tốc độ của nó là trần của tuyến: bản 10/100 (FMC-POE102-FE-AT) đủ cho camera 2–5 MP, nhưng access point Wi-Fi 5/6 phải dùng bản Gigabit (FMC-POE102-GE-AT) để không nghẽn ở 100 Mbps. Về công suất, bản 802.3at 30 W cấp được camera hồng ngoại, PTZ nhỏ và AP Wi-Fi 6; bản 802.3af 15,4 W chỉ đủ camera dome và điện thoại IP. Kiểm tra datasheet thiết bị nhận trước khi mua.
Cách đấu nối
- Cắm dây nhảy từ cổng switch thường vào cổng Data In (hoặc LAN) của injector.
- Cắm cáp đi tới camera/AP vào cổng Data + Power Out (PoE). Tổng chiều dài từ injector tới thiết bị không quá 100 m.
- Cắm nguồn 220 V; đèn Power sáng. Injector chuẩn 802.3af/at chỉ cấp nguồn sau khi phát hiện thiết bị PoE, nên cắm nhầm máy tính vào cổng PoE không gây hỏng.
- Đặt injector gần switch, trong tủ mạng có UPS; không đặt ngoài trời trừ bản công nghiệp.
Cắm ngược hai cổng là lỗi hay gặp nhất: thiết bị lên link nhưng không có nguồn. Cáp dùng lõi đồng 24 AWG như cáp mạng Cat6; cáp CCA làm sụt áp, AP khởi động lại.
Injector ngoài trời và công nghiệp
Bản KCO FMC-POE102 dùng trong nhà 0–40 °C. Cột camera ngoài trời hoặc tủ điện nóng dùng G-IMC-1GX1GP-SFP: 1 cổng Gigabit PoE + 1 khe SFP, chạy -40 đến 85 °C, vừa cấp nguồn camera vừa đi quang về trung tâm. Cần một cổng PoE cộng vài cổng thường trong hộp nhỏ thì có switch PoE 4 cổng G-PES.
Xem toàn bộ switch mạng PoE và switch công nghiệp PoE tại Thiết Bị Mạng; sẵn hàng Hà Nội, TP.HCM, giao trong ngày.
