Chọn tủ rack outdoor theo số U và độ sâu: 27U, 36U hay 42U, D600 hay D800 cho trạm viễn thông, cột camera
Tủ ngoài trời tính số U khác tủ trong nhà: ngoài switch, ODF, converter còn phải chứa ắc quy hoặc UPS DC (nặng, cần đặt đáy), bộ chống sét nguồn, và chừa nhiều U trống hơn vì nhiệt độ môi trường cao. Thiết Bị Mạng có sáu cỡ tủ rack outdoor Unirack: 27U D600, 27U D800, 36U D600, 36U D800, 42U D600, 42U D800.
Sáu cỡ tủ outdoor Unirack
| Tủ | Số U | Độ sâu | Dùng cho |
|---|---|---|---|

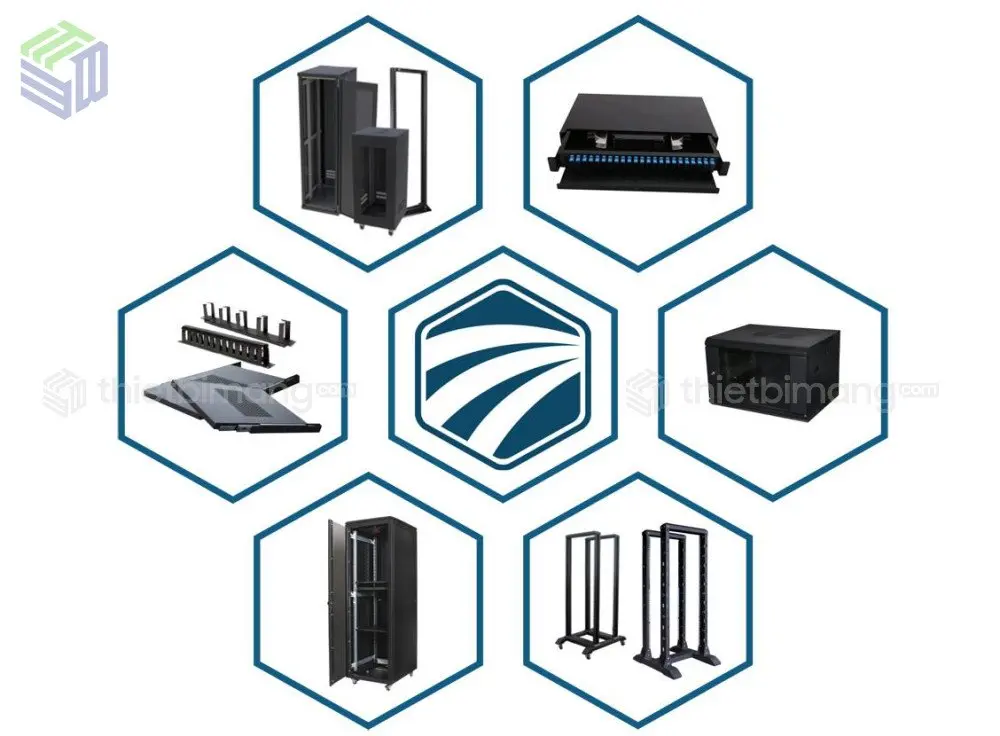

| 27U D600 | 27U | 600 mm | Trạm cáp quang, cụm camera, tủ đầu tuyến |
| 27U D800 | 27U | 800 mm | Như trên, có UPS rack hoặc ắc quy dàn |
| 36U D600 | 36U | 600 mm | Trạm viễn thông nhỏ, nhiều tuyến quang |
| 36U D800 | 36U | 800 mm | Trạm có thiết bị truyền dẫn sâu |
| 42U D600 | 42U | 600 mm | Trạm BTS nhỏ, trạm điều khiển |
| 42U D800 | 42U | 800 mm | BTS có rectifier, ắc quy, BBU |
Số U và độ sâu theo tab Thông số kỹ thuật; kích thước ngoài tủ hai lớp lớn hơn tủ trong nhà cùng số U khoảng 60–100 mm mỗi chiều, chốt theo bản vẽ khi báo giá.
Cách tính số U cho tủ ngoài trời
- Thiết bị mạng: switch công nghiệp gắn rack 1U, converter quang 1U (hoặc khay 1U cho loại DIN), ODF 24–48 FO 1–2U, patch panel 1U.
- Nguồn: bộ nguồn 48 V DC 1–2U, UPS DC hoặc ắc quy 2–4U đặt đáy, chống sét nguồn 1U, PDU 1U.
- Nhiệt: chừa 1U trống giữa mỗi thiết bị toả nhiệt và 3–5U trống phía trên cho khí nóng, vì tủ ngoài trời không có điều hoà phòng.
- Mở rộng: cộng 30% cho camera, tuyến quang thêm sau.
Ví dụ trạm cáp quang ven đường: ODF 48 FO 2U, 2 converter quang 2U, switch công nghiệp 1U, nguồn 48 V 1U, ắc quy 3U, chống sét 1U, trống nhiệt 5U = 15U, cộng 30% = 20U: chọn 27U. Trạm BTS nhỏ có thêm BBU, rectifier 4–6U và ắc quy 6U: 36U–42U.
Độ sâu D600 hay D800
Switch công nghiệp, ODF, converter sâu dưới 400 mm: D600 đủ. Có UPS online rack, ắc quy dàn 4 bình 100 Ah, thiết bị viễn thông sâu trên 450 mm hoặc muốn đi cáp phía sau: D800. Tủ D800 cũng có khoang khí cách nhiệt phía sau rộng hơn.
Gợi ý theo công trình
| Công trình | Cỡ nên chọn | Thiết bị bên trong |
|---|---|---|
| Cột camera 8–16 chiếc, đi quang về trung tâm | 27U D600 | Switch công nghiệp PoE, converter, nguồn 48 V, ắc quy nhỏ |
| Trạm cáp quang ven đường, ODF 48–96 FO | 27U–36U D600 | ODF, converter, switch công nghiệp |
| Trạm viễn thông thuê chỗ, 2–3 nhà mạng | 36U D800 | Thiết bị truyền dẫn, rectifier, ắc quy |
| Trạm BTS nhỏ, trạm điều khiển đèn giao thông | 42U D800 | BBU, rectifier 4–6U, ắc quy 6U, switch, chống sét |
Sau khi chọn cỡ, xem hướng dẫn lắp đặt tủ outdoor để chuẩn bị móng và tiếp địa; thiết bị bên trong chọn ở nhóm switch công nghiệp và hộp phối quang ODF. Gọi 0522 388 688 để nhận bản vẽ và báo giá tủ theo cấu hình mái, quạt, IP.
