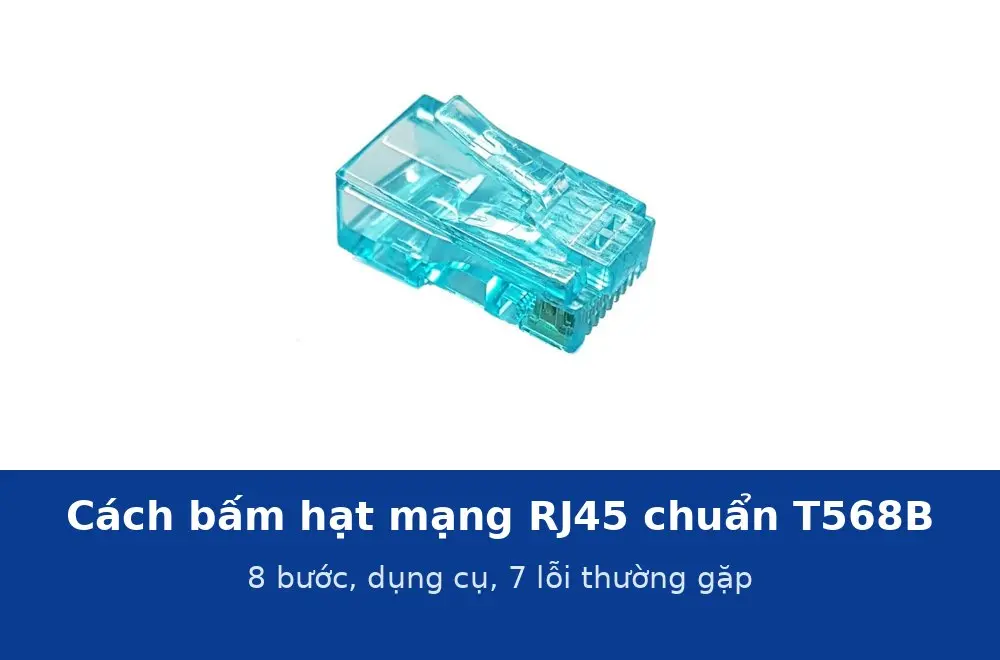

Cách bấm hạt mạng RJ45 chuẩn T568B đạt Gigabit và PoE: 8 bước, dụng cụ và 7 lỗi thường gặp
Một tuyến cáp Cat6 tốt có thể chỉ chạy 100 Mbps vì hai đầu hạt mạng bấm ẩu: tháo xoắn quá dài, sai thứ tự đôi 4-5/7-8, hạt không đúng cỡ lõi. Tám bước dưới đây theo tài liệu thi công của CommScope và LS, áp dụng cho hạt thường và hạt xuyên dây.
Dụng cụ
- Kìm bấm có cóc (ratchet) đúng loại hạt: kìm LS Cat5e/Cat6 cho hạt thường, kìm snap LS cho hạt snap; kìm CommScope 2-231652-1 cho hạt CommScope.
- Dao tuốt vỏ tròn, kéo cắt sợi, máy test 8 dây (tối thiểu) hoặc máy đo chứng nhận.
- Hạt đúng cấp và cỡ lõi: Cat5e 24 AWG dùng hạt Cat5e CommScope, Cat6 23 AWG dùng hạt Cat6 LS; đầu chụp nếu cần.
8 bước bấm hạt
- Tuốt vỏ 30–40 mm bằng dao tuốt tròn, xoay một vòng vừa đứt vỏ, không cứa vào lõi; kiểm tra 8 sợi không trầy cách điện.
- Bỏ sợi xé và chữ thập (cáp Cat6 có xương chữ thập, cắt sát gốc vỏ).
- Tháo xoắn tối thiểu: chỉ tháo đủ để xếp thẳng, giữ đôi xoắn tới trong vòng 13 mm từ mép vỏ (TIA-568) — càng ngắn càng tốt với Cat6/6A.
- Xếp theo T568B: trắng cam, cam, trắng lục, xanh dương, trắng xanh, lục, trắng nâu, nâu (chân 1–8, nhìn mặt tiếp điểm, chốt cài ở dưới). Hai đầu cùng chuẩn.
- Vuốt thẳng và cắt phẳng 8 sợi còn 12–14 mm từ mép vỏ (hạt thường) để vỏ cáp lọt vào chốt kẹp; hạt có load bar: luồn sợi qua load bar rồi cắt.
- Đẩy vào hạt: 8 sợi chạm đáy hạt (nhìn qua đầu hạt trong thấy 8 đầu đồng), vỏ cáp lọt qua vấu kẹp ít nhất 5 mm; hạt snap: sợi chui qua mặt hạt.
- Bấm: đặt hạt vào kìm đúng khe, bóp hết cóc; kìm snap cắt sợi thừa cùng lúc. Kiểm tra 8 tiếp điểm ngập đều, vấu kẹp ép vỏ.
- Test: máy test 8 đèn sáng đúng thứ tự 1–8 (không chéo); máy đo chứng nhận cho NEXT/RL nếu tuyến quan trọng. Lắp đầu chụp.
7 lỗi thường gặp
| Hiện tượng | Nguyên nhân | Cách sửa |
|---|---|---|
| Chỉ lên 100 Mbps | Đôi 4-5 hoặc 7-8 sai màu, hoặc đứt răng IDC chân 4–8 | Test 8 đèn; bấm lại đúng T568B |
| Chập chờn, rớt PoE ban đêm | Tháo xoắn quá dài, sợi không chạm đáy hạt | Tháo xoắn dưới 13 mm, đẩy chạm đáy, đo NEXT |
| Hạt nứt khi bấm | Lõi 23 AWG ép vào hạt Cat5e | Dùng hạt Cat6 nhận 23 AWG |
| Cắm vào lỏng, tuột | Vỏ cáp không lọt vấu kẹp, chốt cài gãy | Cắt sợi 12–14 mm để vỏ vào 5 mm, lắp đầu chụp |
| Một số sợi không ăn | Kìm không cóc, bóp chưa hết | Kìm có cóc, bóp tới khi cóc nhả |
| Cáp chống nhiễu vẫn nhiễu | Dùng hạt nhựa, băng nhôm không tiếp mát | Hạt kim loại, gập băng nhôm và dây thoát vào vỏ hạt |
| Test đèn sáng nhưng máy đo fail | Chéo đôi (split pair): đúng màu từng chân nhưng sai đôi | Xếp đôi 3-6 là trắng lục/lục, không tách đôi |
Khi nào bấm hạt, khi nào dùng nhân mạng
Bấm hạt cho dây nhảy ngắn, camera, thiết bị đầu cuối. Tuyến cố định trong tường nên kết cuối bằng nhân mạng ở ổ tường và patch panel ở tủ rack, rồi dùng dây nhảy hãng: bền hơn, thay được, và là điều kiện bảo hành hệ thống. Bấm nhiều hạt hàng ngày thì đầu tư kìm tốt; xem dụng cụ thi công mạng.
