Hạt mạng RJ45 Cat5e, Cat6, Cat6A – chọn đúng hạt cho từng loại cáp
Hạt mạng là gì, khác nhân mạng thế nào?
Hạt mạng RJ45 (modular plug 8P8C) là đầu cắm bấm trực tiếp vào hai đầu sợi cáp mạng để cắm vào switch, máy tính, camera hay patch panel. Khác với nhân mạng (keystone jack) là ổ cắm âm gắn trên mặt tường hoặc patch panel, hạt mạng là đầu đực và chỉ bấm được một lần: bấm hỏng phải cắt bỏ bấm lại. Vì vậy tuyến cáp cố định trong tường nên kết cuối bằng nhân mạng, còn hạt mạng dùng cho dây nhảy tự làm, tuyến camera và các kết nối tạm.
Chọn hạt theo cấp cáp và kết cấu lõi
| Loại hạt | Dùng cho cáp | Lưu ý |
| Hạt Cat5e | cáp mạng Cat5e UTP lõi đặc hoặc bện | Rẻ nhất, không bấm được cáp Cat6 vì lõi 23 AWG không lọt rãnh |
| Hạt Cat6 hai mảnh (có thanh dẫn) | cáp mạng Cat6 UTP 23 AWG | Luồn dây qua thanh dẫn trước rồi mới bấm; giữ đúng thứ tự T568B |
| Hạt xuyên thấu (pass-through, EZ) | Cat5e, Cat6 | Dây xuyên qua đầu hạt, cắt phẳng khi bấm; cần kìm bấm có lưỡi cắt riêng |

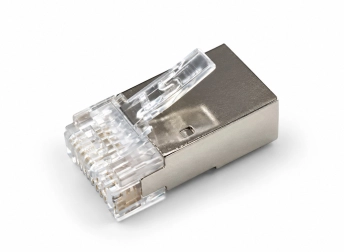

| Hạt chống nhiễu (STP/FTP) | Cáp F/UTP, S/FTP, Cat6A | Vỏ kim loại, có ngàm nối dây thoát nhiễu; dùng với switch có cổng RJ45 kim loại để tiếp địa |
Bấm hạt đúng cách
- Tuốt vỏ 20–25 mm, không cứa vào lõi; tháo xoắn không quá 13 mm để giữ đặc tính cáp.
- Xếp dây theo T568B (trắng cam, cam, trắng xanh lá, xanh dương, trắng xanh dương, xanh lá, trắng nâu, nâu) – hai đầu cùng chuẩn.
- Đẩy dây vào hết đáy hạt, vỏ cáp phải lọt vào phần kẹp vỏ rồi mới bấm bằng kìm bấm mạng.
- Kiểm tra bằng máy test mạng: 8 đèn sáng theo thứ tự 1–8; tuyến Gigabit yêu cầu đủ cả 4 đôi.
Hạt mạng tại Thiết Bị Mạng
Chúng tôi có hạt mạng của LS (loại thường và loại xuyên thấu snap-type dùng với kìm LS-CT-EZ), CommScope (Cat5e, Cat6 hai mảnh, Cat6 chống nhiễu ba mảnh) và Panduit (SP688-C dùng với cáp Panduit), đóng gói túi hoặc hộp 100 hạt, đủ CO CQ. Tiếp điểm mạ vàng, thân polycarbonate trong suốt, phù hợp cả cáp lõi đặc và lõi bện. Xem thêm dây nhảy mạng đúc sẵn và cách chọn chuẩn T568A hay T568B.
