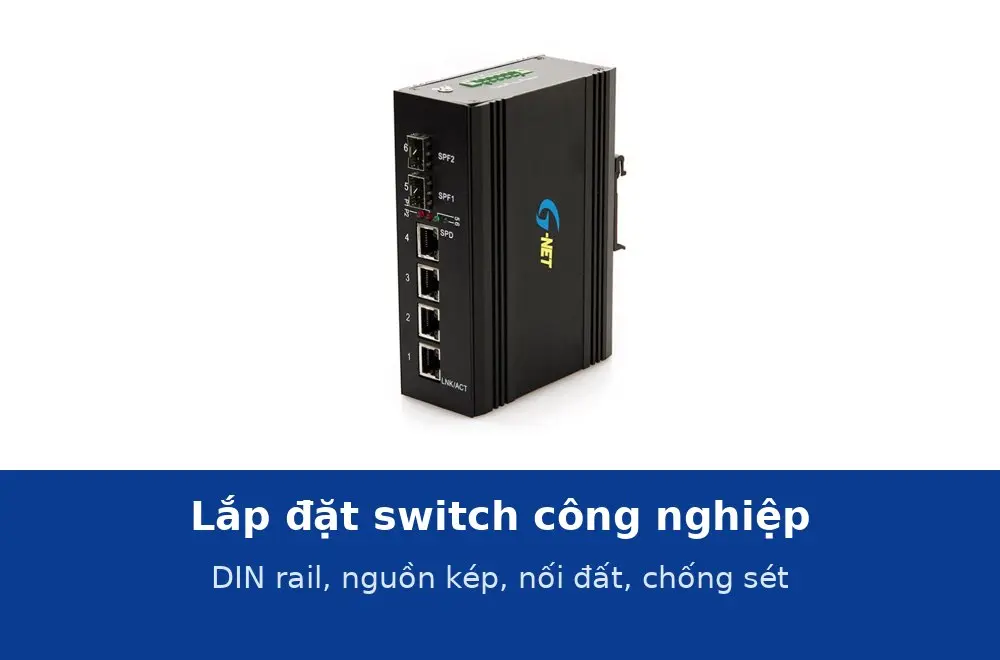

Lắp đặt switch công nghiệp: gắn DIN rail, đấu nguồn kép, nối đất và chống sét đúng cách

Switch công nghiệp chịu được -40 đến 85 °C, nhưng lắp sai vẫn chết: đặt sát biến tần, đấu ngược cực nguồn, quên nối đất nên mạch chống sét không xả được. Sáu bước dưới đây áp dụng cho dòng G-NET G-IES/G-IMS và KCO IES7210 đang bán tại Thiết Bị Mạng.

Bước 1. Chọn vị trí trên thanh DIN

Gắn switch lên thanh DIN 35 mm bằng ngàm phía sau: móc cạnh trên vào thanh rồi ấn cạnh dưới tới khi nghe tách. Để switch cách thiết bị toả nhiệt (biến tần, rơ le công suất, bộ nguồn lớn) tối thiểu 30–50 mm hai bên và 50 mm trên dưới để đối lưu, vì switch công nghiệp tản nhiệt tự nhiên không quạt. Không lắp ngay trên bộ nguồn xung. Cổng mạng quay xuống hoặc quay ngang để nước ngưng không đọng vào cổng.

Bước 2. Đấu nguồn kép

Cầu đấu 6 chân tháo rời có V1+, V1−, V2+, V2−, GND và tiếp điểm relay cảnh báo. Đấu nguồn 1 vào V1, nguồn 2 vào V2 từ hai bộ nguồn khác nhau (hoặc một bộ nguồn và một UPS DC). Dải điện áp: bản thường 12–36 V DC (một số mã tới 58 V), bản PoE 48–58 V DC; kiểm tra tab Thông số kỹ thuật của từng model trước khi đấu. Bản thường có bảo vệ ngược cực, nhưng đấu ngược vẫn làm switch không lên nguồn. Siết vít cầu đấu vừa tay, dây 0,75–1,5 mm² có đầu cốt.

Bước 3. Nối đất vỏ

Vít tiếp địa trên vỏ nối về thanh tiếp địa tủ bằng dây vàng xanh từ 2,5 mm², càng ngắn càng tốt. Mạch chống sét 6 kV và xả tĩnh điện ±8/15 kV trên cổng mạng chỉ hoạt động khi có đường về đất; tủ ngoài trời phải có cọc tiếp địa điện trở dưới 10 Ω.

Bước 4. Đi cáp mạng và cắm SFP

Cáp đồng vào tủ nên là cáp mạng F/UTP chống nhiễu đã bấm hạt bọc kim, nối đất băng nhôm tại switch; giữ cáp mạng cách cáp động lực tối thiểu 200 mm hoặc đi máng riêng. Với uplink quang, cắm module SFP đúng loại (singlemode 1310 nm cho tuyến dài, multimode 850 nm cho tuyến dưới 550 m), rồi cắm dây nhảy quang LC hoặc SC; giữ nắp chống bụi cho tới khi cắm. Tuyến quang từ tủ ra ngoài dùng cáp quang singlemode bọc thép hoặc đi trong ống.

Bước 5. Kiểm tra đèn báo

PWR1/PWR2 sáng: cả hai nguồn có điện. Link/Act nhấp nháy theo lưu lượng. Cổng PoE có đèn PoE riêng, sáng khi camera đang được cấp nguồn. Relay cảnh báo có thể đấu về đèn hoặc PLC để báo mất một nguồn. Bản managed G-IMS-2GX4GT-SFP cấu hình qua web tại địa chỉ mặc định ghi trên tem, đổi mật khẩu trước khi đưa vào chạy.

Bước 6. Kiểm tra sau 24 giờ

Sờ vỏ switch: ấm là bình thường, nóng rát tay là thiếu đối lưu hoặc quá tải PoE. Xem lại số camera đang chạy so với công suất bộ nguồn. Ghi lại điện áp nguồn tại cầu đấu khi mọi camera bật hồng ngoại ban đêm, phải còn trên 48 V với bản PoE.

Lỗi thường gặp
