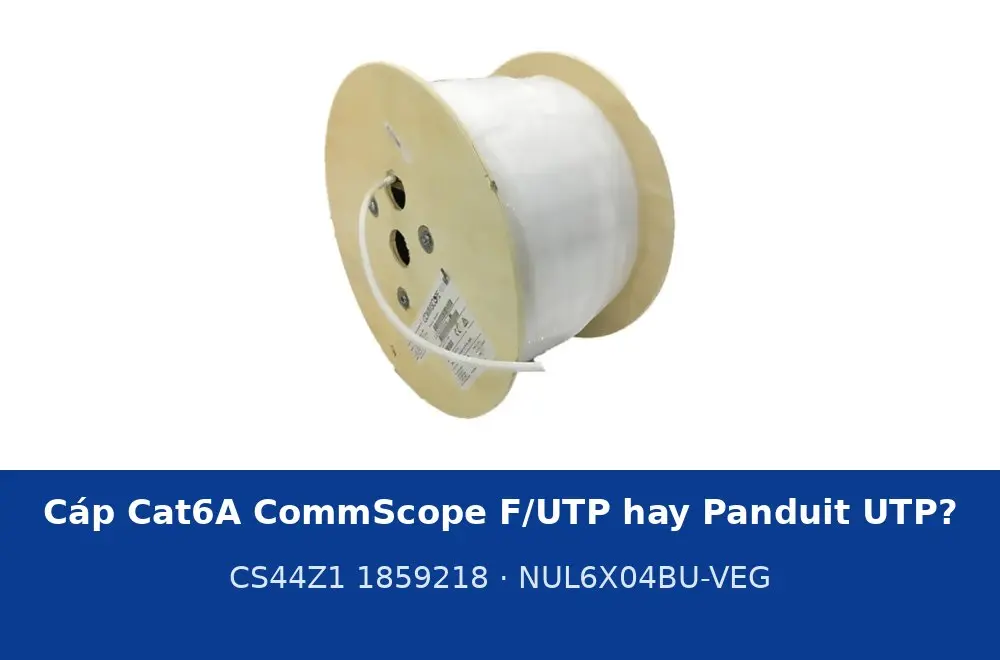

Cáp mạng Cat6A CommScope F/UTP (CS44Z1 1859218) và Panduit UTP LSZH (NUL6X04BU-VEG): thông số, giá, chọn loại nào

Tìm "dây cáp mạng Cat6A CommScope" là tìm dòng CS44Z1, mã 1859218-x (x là mã màu), cáp F/UTP 23 AWG vỏ LSZH được thiết kế cho 10GBASE-T đủ 100 m. Đối thủ trực tiếp là Panduit NetKey NK6A mã NUL6X04BU-VEG, cũng Cat6A 23 AWG vỏ LSZH nhưng là U/UTP không bọc kim. Cùng đạt Class EA 500 MHz, cùng chạy 10 Gbps, khác nhau ở cách chống xuyên âm giữa các sợi và ở giá: 4.850.000 đ so với 4.400.000 đ một thùng 305 m.

Thùng cáp Cat6A U/UTP Panduit NetKey NUL6X04BU-VEG vỏ LSZH xanh, 305 m — Panduit NetKey NK6A: Cat6A U/UTP 23 AWG, vỏ LSZH, đường kính 6,7 mm, không cần phụ kiện bọc kim.

Hai datasheet đặt cạnh nhau

Thông số	CommScope CS44Z1	Panduit NK6A
Mã	CS44Z1 1859218 (AMP CommScope)	NUL6X04BU-VEG (Panduit NetKey)
Cấu trúc	F/UTP, băng nhôm/polyester bọc 4 đôi	U/UTP, không bọc kim
Lõi	23 AWG đồng trần đặc	23 AWG đồng đặc, đường kính 0,57 mm
Cách điện	Polyolefin, đường kính 1,14 mm	Polyethylene, 0,97–1,05 mm
Vỏ	LSZH	HDPE LSZH, Euroclass Dca-s2,d2,a1
Đường kính ngoài	7,188 mm	6,7 mm
Điện trở DC tối đa	7,8 Ω/100 m	—
NVP / lệch trễ	69% / 45 ns/100 m	—
Chuẩn	TIA-568.2-D Cat6A, ISO/IEC 11801 Class EA	Vượt ISO 11801 Class EA và TIA-568.2-D Cat6A (theo dòng NK6A)
Chống cháy	IEC 60332-1; khói IEC 61034-2; axit IEC 60754-2	IEC 60332-3, LSZH
PoE	IEEE 802.3bt Type 4	802.3af/at/bt (theo dòng NetKey)
Nhiệt độ vận hành	-20 đến +75 °C	-20 đến +60 °C
Lực kéo tối đa	—	63 N
Khối lượng	—	15 kg/500 m
Giá thùng 305 m	4.850.000 đ	4.400.000 đ

Số liệu CommScope lấy từ "Product specifications" của mã 1859218-1 (cùng dòng CS44Z1, chỉ khác màu vỏ); số liệu Panduit từ trang sản phẩm NUL6X04BU-VEG. Cả hai tải được ở tab Thông số kỹ thuật trên trang sản phẩm.

F/UTP hay U/UTP cho Cat6A: vấn đề alien crosstalk

Ở 10 Gbps, băng thông 500 MHz, nhiễu lớn nhất không đến từ bên ngoài mà từ sợi cáp nằm sát bên cạnh trong cùng bó (alien crosstalk). Cáp F/UTP giải quyết bằng băng nhôm bọc bốn đôi, nên bó được dày, đi sát nhau trong máng, đường kính 7,2 mm. Cáp U/UTP Cat6A giải quyết bằng vỏ dày hơn và cấu trúc xoắn đặc biệt để giữ khoảng cách giữa các sợi; Panduit NK6A đạt được điều này với đường kính 6,7 mm, nhỏ và nhẹ hơn (15 kg mỗi 500 m). Đổi lại, U/UTP nhạy hơn khi bó cáp quá chặt hoặc đi sát nguồn nhiễu, và không cần hạt bọc kim, tiếp địa nên thi công nhanh và rẻ hơn.

Mặt cắt cáp Cat6A F/UTP có băng nhôm so với Cat6A U/UTP vỏ dày chống xuyên âm giữa các sợi — F/UTP chặn alien crosstalk bằng băng nhôm; U/UTP Cat6A dùng vỏ dày và cấu trúc xoắn để giữ khoảng cách giữa các sợi.

Chọn loại nào

Tình huống	Nên chọn	Lý do
Phòng máy chủ, tủ rack mật độ cao, bó cáp dày	CommScope F/UTP	Băng nhôm chặn xuyên âm khi bó chặt
Uplink giữa các tầng đi chung máng với cáp khác	CommScope F/UTP	Có tiếp địa mới phát huy
Văn phòng, AP Wi-Fi 6E, máy trạm 10G đi máng riêng	Panduit U/UTP	Nhẹ, dễ thi công, rẻ hơn 450.000 đ/thùng
Toà nhà yêu cầu LSZH	Cả hai	Cả hai đều vỏ LSZH
Nhà xưởng nhiều biến tần, máy hàn	CommScope F/UTP	Hoặc LS Cat6A F/UTP bản PVC CM
Chưa cần tiếp địa, đội thi công quen UTP	Panduit U/UTP	Không cần hạt bọc kim

Với phòng máy chủ, uplink giữa các tầng, khu vực nhiều máy công suất lớn: chọn CommScope Cat6A F/UTP 1859218 và thi công đúng chuỗi tiếp địa (xem bài nối đất cáp mạng FTP đúng cách). Với văn phòng muốn sẵn 10 Gbps cho AP Wi-Fi 6E, phòng dựng phim, phòng thiết kế, đi máng riêng: Panduit Cat6A U/UTP LSZH đủ dùng, nhẹ, dễ bấm và tiết kiệm 450.000 đ mỗi thùng cộng tiền phụ kiện bọc kim. Bản tiết kiệm hơn nữa là LS Cat6A F/UTP 23 AWG CM (vỏ PVC CM, giá theo lô). Khi nào cần Cat6A thay vì Cat6, xem cáp mạng Cat6A là gì, khác gì Cat6; so với Cat7 xem bài Cat6A hay Cat7.

Phụ kiện đi kèm

Cat6A cần hạt mạng RJ45 đúng hạng (Cat6A, nhận lõi 23 AWG, bọc kim nếu là F/UTP), patch panel Cat6A và dây nhảy Cat6A; dùng phụ kiện Cat6 sẽ kéo kênh truyền xuống Cat6. Sau thi công đo chứng nhận kênh ở 500 MHz để bảo hành hệ thống 25 năm của CommScope hoặc Panduit có hiệu lực.
