Switch Cisco C1200 Giải pháp mạng LAN & Wi-Fi toàn diện cho văn phòng

Mạng LAN & Wi-Fi văn phòng 20–100 nhân sự cần gì?

Khi quy mô văn phòng tăng từ vài chục lên khoảng 100 nhân sự, hệ thống mạng không còn đơn thuần là kết nối máy tính với Internet. Doanh nghiệp có thể đồng thời sử dụng máy tính, laptop, Wi-Fi, máy in, camera IP, điện thoại IP, máy chủ, thiết bị IoT và các nền tảng làm việc trên Cloud.

Nếu tất cả thiết bị cùng nằm trong một mạng phẳng, việc quản lý lưu lượng, phân quyền và xử lý sự cố sẽ trở nên khó khăn hơn. Một kiến trúc phù hợp nên tách rõ vai trò giữa Router/Firewall – Switch – Access Point, đồng thời sử dụng VLAN để phân đoạn mạng theo nhóm người dùng và thiết bị.

Trong mô hình này, Switch Cisco C1200 có thể đóng vai trò lớp kết nối LAN trung tâm, kết nối các thiết bị đầu cuối và Access Point, đồng thời cung cấp các tính năng như VLAN, STP, ACL, QoS và static routing IPv4/IPv6 tùy cấu hình.

Vì sao nên kết hợp Cisco C1200 với Router và Access Point?

• Ba thành phần này đảm nhận những nhiệm vụ khác nhau trong hệ thống mạng.
• Router/Firewall doanh nghiệp chịu trách nhiệm kết nối Internet, NAT, định tuyến, VPN và các chính sách bảo mật ở biên mạng.
• Switch Cisco C1200 tập trung kết nối LAN, máy tính, máy in, camera, IP Phone và Access Point; đồng thời phân chia VLAN, xử lý QoS và quản lý lưu lượng nội bộ.
• Access Point cung cấp kết nối Wi-Fi cho laptop, smartphone, máy tính bảng và các thiết bị không dây.
• Mô hình này giúp doanh nghiệp tránh tình trạng một thiết bị phải gánh quá nhiều vai trò, đồng thời dễ mở rộng khi số lượng người dùng tăng.

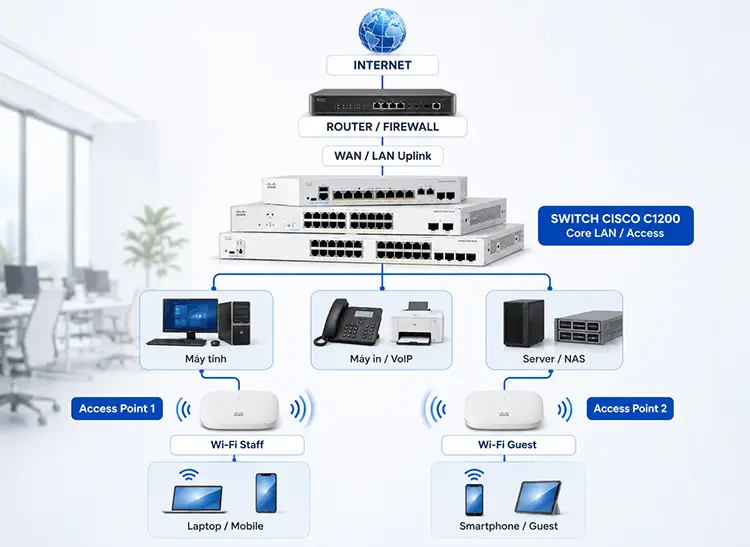

Mô hình mạng LAN & Wi-Fi đề xuất

Với văn phòng 20–100 nhân sự, có thể triển khai mô hình tổng quát:

Nếu doanh nghiệp có nhiều tầng hoặc diện tích lớn, có thể triển khai thêm nhiều Access Point và phân bổ chúng theo khu vực phủ sóng. Các AP kết nối về switch thông qua Ethernet; với model C1200 hỗ trợ PoE+, switch có thể cấp nguồn trực tiếp cho thiết bị tương thích qua cáp mạng. Cisco công bố PoE+ trên các model hỗ trợ có thể cung cấp tối đa 30W mỗi cổng, tùy thiết bị và ngân sách công suất.

Phân chia VLAN giúp mạng dễ quản lý

VLAN là thành phần quan trọng trong mô hình mạng văn phòng. Thay vì để toàn bộ thiết bị sử dụng chung một broadcast domain, doanh nghiệp có thể chia mạng thành nhiều nhóm logic.

Một phương án tham khảo:

Cisco xác định VLAN có thể được sử dụng để tạo các broadcast domain riêng biệt; các VLAN có thể giao tiếp thông qua thiết bị Layer 3 như router khi được thiết lập định tuyến phù hợp.

Cách phân chia này tạo nền tảng để doanh nghiệp xây dựng chính sách truy cập riêng cho từng nhóm.

Switch Cisco C1200 làm trung tâm mạng LAN

Trong hệ thống 20–100 nhân sự, switch cần có đủ số cổng, khả năng mở rộng uplink và các tính năng quản trị phù hợp.

Dòng Cisco Catalyst C1200 hiện có nhiều phiên bản từ 8, 16, 24 đến 48 cổng Gigabit, cùng các tùy chọn uplink 1G hoặc 10G và PoE+ tùy model.

Một số cấu hình tiêu biểu:

Danh sách trên chỉ mang tính tham khảo; thông số PoE, nguồn và uplink cần được kiểm tra theo model cụ thể trước khi thiết kế.

Chọn C1200 theo quy mô văn phòng

Không nên lựa chọn switch chỉ dựa trên số lượng nhân sự. Số lượng thiết bị thực tế mới là yếu tố quan trọng.

Văn phòng 20–30 nhân sự

Mô hình thường có khoảng 20–30 máy tính cùng một số Access Point, máy in, camera và thiết bị mạng.

Có thể cân nhắc C1200 8 hoặc 16 cổng tùy số lượng thiết bị và nhu cầu PoE. Nếu Access Point, IP Phone và camera sử dụng PoE, model PoE+ sẽ giúp đơn giản hóa hệ thống nguồn.

Văn phòng 30–60 nhân sự

Ở quy mô này, 24 cổng thường là lựa chọn linh hoạt hơn để dành thêm cổng cho Access Point, máy in, camera và thiết bị mở rộng.

Các model như C1200-24T-4G hoặc C1200-24P-4G có thể được xem xét tùy việc có cần cấp nguồn PoE+ hay không.

Văn phòng 60–100 nhân sự

Khi số lượng thiết bị tăng cao, doanh nghiệp có thể cần switch 48 cổng hoặc triển khai nhiều switch theo từng khu vực/tầng.

Nếu lưu lượng uplink giữa switch và Router, Firewall, server hoặc thiết bị mạng trung tâm lớn, các model có 10G SFP+ uplink là phương án đáng cân nhắc. Cisco hiện liệt kê các model C1200 có 4 uplink 10G SFP+ trong danh mục sản phẩm.

Thiết kế Wi-Fi cho văn phòng 20–100 nhân sự

Wi-Fi không nên được thiết kế chỉ dựa trên diện tích. Số lượng người dùng đồng thời, loại thiết bị, vật cản, mật độ sử dụng và nhu cầu băng thông đều ảnh hưởng đến chất lượng sóng.

Một văn phòng có thể sử dụng nhiều Access Point thay vì chỉ dùng một thiết bị công suất lớn.

Mô hình:

Router/Firewall → Switch Cisco C1200 → PoE → Access Point → Wi-Fi Client

Kết nối Access Point bằng Ethernet giúp tạo đường truyền ổn định về switch. Với C1200 PoE+, doanh nghiệp có thể cấp nguồn cho AP trực tiếp qua dây mạng, giảm số lượng adapter và ổ cắm điện cần bố trí tại vị trí lắp đặt. Cisco cũng xác định C1200 có thể kết hợp với các giải pháp wireless của Cisco và bên thứ ba trong triển khai mạng doanh nghiệp nhỏ và vừa.

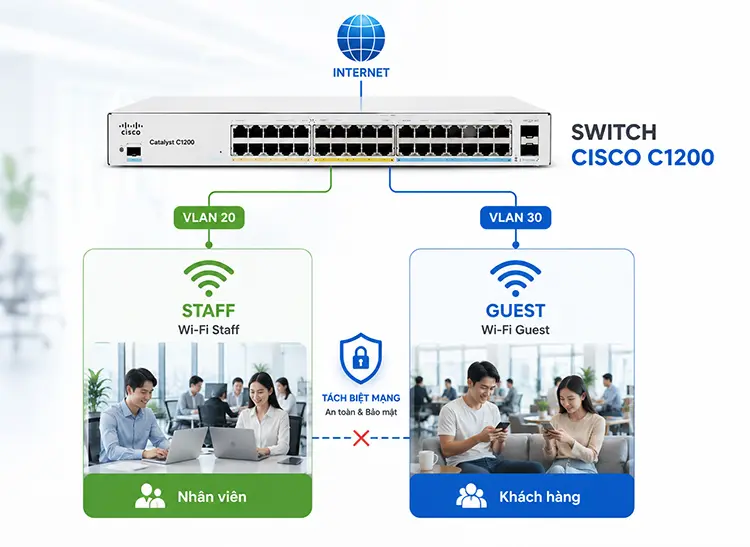

Tách Wi-Fi nhân viên và Wi-Fi khách

Một trong những cách thiết kế Wi-Fi hiệu quả là không sử dụng chung mạng cho nhân viên và khách.

Wi-Fi Staff có thể được phép truy cập tài nguyên nội bộ theo chính sách doanh nghiệp.

Wi-Fi Guest nên được giới hạn quyền truy cập vào mạng nội bộ và chỉ cung cấp Internet theo chính sách bảo mật.

Việc phân tách VLAN trên switch tạo nền tảng để Router/Firewall áp dụng chính sách định tuyến và kiểm soát lưu lượng giữa các vùng.

QoS giúp ưu tiên ứng dụng quan trọng

Trong văn phòng hiện đại, Internet không chỉ phục vụ duyệt web mà còn có Microsoft Teams, Zoom, VoIP, Cloud, truyền file và nhiều ứng dụng thời gian thực.

Nếu tất cả lưu lượng được xử lý như nhau, các ứng dụng nhạy cảm với độ trễ có thể bị ảnh hưởng khi mạng phát sinh tải cao.

Cisco C1200 hỗ trợ QoS để ưu tiên lưu lượng theo các tiêu chí được cấu hình. Cisco mô tả QoS là cơ chế ưu tiên lưu lượng, đặc biệt hữu ích với các ứng dụng nhạy cảm về độ trễ như thoại và video.

Một mô hình QoS có thể ưu tiên:

• VoIP và thoại IP.
• Hội nghị trực tuyến.
• Ứng dụng doanh nghiệp quan trọng.
• Dữ liệu thông thường.
• Lưu lượng khách hoặc tác vụ ít ưu tiên.

QoS không làm tăng băng thông vật lý của đường truyền nhưng giúp sử dụng tài nguyên mạng hiệu quả hơn khi xảy ra tình trạng cạnh tranh lưu lượng.

Bảo mật mạng với VLAN và ACL

Một hệ thống mạng doanh nghiệp không nên chỉ quan tâm đến khả năng truy cập Internet. Cần kiểm soát cả lưu lượng nội bộ giữa các nhóm thiết bị.

Ví dụ chính sách:

Switch Cisco C1200 hỗ trợ ACL cùng VLAN, STP, QoS và static routing IPv4/Ipv6 tùy model, tạo nền tảng để triển khai các chính sách mạng phù hợp với SMB.

Tuy nhiên, ACL trên switch không thay thế firewall. Router/Firewall vẫn nên đảm nhận vai trò kiểm soát truy cập Internet, VPN và các chính sách bảo mật tại biên mạng.

Router doanh nghiệp giữ vai trò gì?

Trong kiến trúc này, Router/Firewall là lớp kết nối giữa mạng nội bộ và Internet.

Các chức năng thường được yêu cầu gồm:

• NAT.
• DHCP.
• Routing.
• VPN.
• Firewall.
• Kiểm soát truy cập Internet.
• Phân tích hoặc giới hạn băng thông.
• Định tuyến giữa các VLAN nếu Router/Firewall đảm nhiệm Layer 3.

Switch Cisco C1200 tập trung vào kết nối và quản lý LAN, trong khi Router/Firewall xử lý các chính sách ở biên. Sự phân tách vai trò này giúp kiến trúc mạng rõ ràng và thuận tiện khi mở rộng.

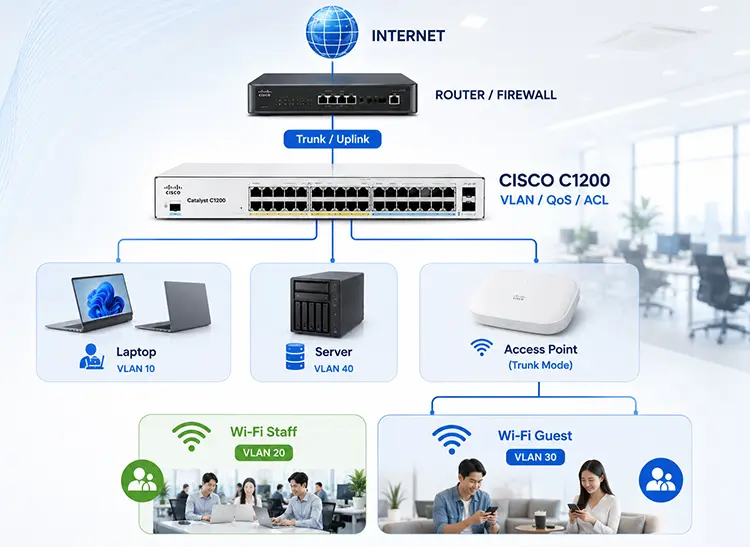

Mô hình kết hợp C1200 và Access Point

Một văn phòng 50–100 nhân sự có thể triển khai theo mô hình:

Nếu C1200 là model PoE+, Access Point có thể nhận nguồn trực tiếp từ switch. Nếu sử dụng C1200 không PoE, cần bổ sung PoE switch hoặc injector phù hợp.

Có nên dùng một hay nhiều Switch C1200?

Với văn phòng nhỏ, một switch có thể đáp ứng toàn bộ nhu cầu nếu số lượng cổng và công suất PoE phù hợp.

Khi doanh nghiệp có nhiều tầng hoặc số lượng thiết bị lớn, nên cân nhắc nhiều switch.

Các switch có thể kết nối với nhau qua uplink phù hợp. Với hệ thống yêu cầu băng thông lớn, có thể cân nhắc các model C1200 có uplink 10G SFP+ theo thiết kế.

Tính toán số cổng trước khi chọn C1200

Một sai lầm phổ biến là lựa chọn switch vừa đủ số lượng máy tính hiện tại mà không tính thiết bị phụ trợ.

Ví dụ văn phòng 50 nhân sự có thể cần:

Với khoảng 62 kết nối, một switch 48 port sẽ không đủ nếu tất cả thiết bị kết nối trực tiếp. Giải pháp có thể là triển khai hai switch hoặc phân bổ một số thiết bị qua hạ tầng phù hợp.

Do đó, số lượng nhân sự chỉ là một chỉ số tham khảo; số lượng endpoint thực tế mới quyết định số cổng cần thiết.

Tính toán PoE trước khi triển khai

Nếu sử dụng C1200 PoE+, cần tính tổng công suất của các thiết bị cần cấp nguồn.

Ví dụ:

• 4 Access Point × 20W = 80W.
• 8 Camera × 10W = 80W.
• 10 IP Phone × 7W = 70W.
• Tổng dự kiến = 230W.

Doanh nghiệp nên lựa chọn model có PoE budget đủ lớn và vẫn dành một phần dự phòng cho mở rộng. Các model C1200 PoE+ có ngân sách công suất khác nhau, vì vậy không nên chỉ dựa vào việc model có chữ “P” hoặc “FP” mà cần kiểm tra thông số chính xác của từng phiên bản.

Quản trị mạng tập trung và đơn giản

Khi số lượng switch và Access Point tăng, việc quản trị từng thiết bị riêng lẻ có thể làm tăng thời gian vận hành.

Cisco C1200 hỗ trợ giao diện quản trị trên thiết bị, Cisco Business Dashboard và ứng dụng di động Cisco Business. Cisco cũng định hướng Dashboard để hỗ trợ triển khai, giám sát và quản lý vòng đời các thiết bị mạng Cisco Business.

Đây là điểm đáng chú ý với doanh nghiệp 20–100 nhân sự, nơi đội ngũ IT thường không có quy mô lớn nhưng vẫn cần kiểm soát hệ thống mạng một cách bài bản.

Đề xuất mô hình theo từng quy mô

Số lượng Access Point thực tế cần được xác định bằng khảo sát vùng phủ sóng, mật độ người dùng và yêu cầu ứng dụng thay vì áp dụng cứng theo số nhân sự.

Những lưu ý khi triển khai mạng văn phòng với Switch Cisco C1200

Một hệ thống tốt không chỉ phụ thuộc vào thiết bị mà còn nằm ở cách thiết kế.

• Thứ nhất, không nên dùng một VLAN cho toàn bộ thiết bị. Hãy phân tách Staff, Guest, Camera, Voice và Management theo nhu cầu.
• Thứ hai, không nên đặt tất cả Access Point vào vị trí thuận tiện đi dây. Cần khảo sát vùng phủ sóng để hạn chế vùng chết và nhiễu.
• Thứ ba, không nên chọn switch chỉ theo số lượng nhân viên. Hãy thống kê endpoint và dự phòng tăng trưởng.
• Thứ tư, cần kiểm tra PoE budget. Tổng công suất của AP, camera và IP Phone phải nằm trong khả năng cấp nguồn của switch.
• Thứ năm, cần tính đến uplink. Khi sử dụng nhiều Access Point, camera hoặc server, uplink giữa switch và Router/Firewall/Core cần được tính toán dựa trên lưu lượng thực tế.

Cisco C1200 mang lại lợi ích gì cho SMB?

Với doanh nghiệp vừa và nhỏ, mục tiêu không phải là xây dựng hệ thống mạng phức tạp nhất mà là xây dựng mạng đủ mạnh, dễ quản lý và có khả năng mở rộng.

Cisco C1200 đáp ứng định hướng này nhờ nhiều lựa chọn cấu hình, từ 8 đến 48 cổng Gigabit, tùy chọn uplink 1G/10G, PoE+, VLAN, STP, QoS, ACL và static routing.

Quan trọng hơn, Cisco định vị Catalyst 1200 dành cho doanh nghiệp nhỏ và vừa, tập trung vào độ tin cậy, bảo mật, khả năng quản lý và chi phí phù hợp.

Khi nào nên nâng cấp hệ thống mạng?

Doanh nghiệp nên xem xét nâng cấp nếu xuất hiện một hoặc nhiều dấu hiệu:

• Wi-Fi thường xuyên chậm khi đông người.
• Switch hiện tại không hỗ trợ VLAN.
• Không thể tách Wi-Fi Guest khỏi mạng nội bộ.
• Thiếu cổng kết nối khi mở rộng nhân sự.
• Camera hoặc Access Point phải sử dụng quá nhiều adapter nguồn.
• Hội nghị trực tuyến và VoIP bị ảnh hưởng khi mạng tải cao.
• Không có khả năng kiểm soát truy cập giữa các nhóm thiết bị.
• Uplink hiện tại trở thành điểm nghẽn.
• Khó quản trị khi số lượng thiết bị tăng.

Trong những trường hợp này, nâng cấp theo kiến trúc Router/Firewall + Switch Cisco C1200 + Access Point có thể giúp hệ thống được tổ chức lại bài bản hơn.

Giải pháp mạng Cisco C1200 nào phù hợp văn phòng của bạn?

Không có một model duy nhất phù hợp cho mọi văn phòng. Cấu hình nên được lựa chọn dựa trên số lượng endpoint, nhu cầu PoE, số lượng Access Point, băng thông uplink, VLAN, yêu cầu bảo mật và khả năng mở rộng.

Có thể tham khảo nguyên tắc:

• 20–30 nhân sự: ưu tiên C1200 8/16 port.
• 30–60 nhân sự: cân nhắc C1200 24 port.
• 60–100 nhân sự: cân nhắc C1200 48 port hoặc kết hợp nhiều switch.
• Nhiều AP/Camera/IP Phone: ưu tiên model PoE+.
• Lưu lượng uplink lớn: cân nhắc model có 10G SFP+.
• Nhiều nhóm người dùng: triển khai VLAN + ACL.
• Nhu cầu thoại/hội họp: kết hợp QoS.

Cisco hiện cung cấp bảng so sánh đầy đủ các model C1200 để đối chiếu cổng mạng, uplink, PoE và tính năng trước khi lựa chọn.

Nếu doanh nghiệp đang chuẩn bị triển khai hoặc nâng cấp mạng cho văn phòng 20–100 nhân sự, nên khảo sát trước số lượng thiết bị, diện tích, số tầng, nhu cầu Wi-Fi, PoE và băng thông Internet. Từ đó có thể lựa chọn chính xác model Switch Cisco C1200, số lượng Access Point và cấu hình Router/Firewall, tránh đầu tư thiếu hoặc vượt quá nhu cầu.

Bạn đang cần thiết kế mạng LAN & Wi-Fi cho văn phòng 20–100 nhân sự? Hãy gửi số lượng người dùng, thiết bị và diện tích triển khai để được tư vấn cấu hình Switch Cisco C1200, Access Point và Router/Firewall phù hợp.
