Danh mục này có gì?

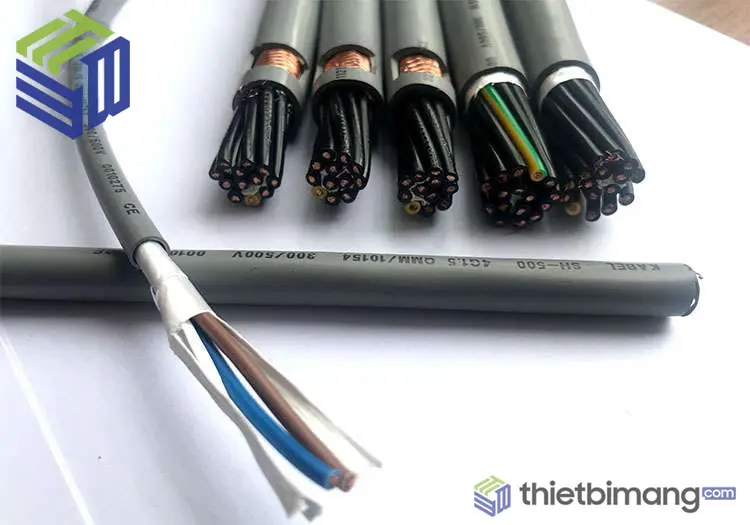

Cáp điều khiển (cáp tín hiệu đo lường – điều khiển) ở đây chủ yếu là bộ cáp tín hiệu 2 lõi LS-SAHAKO do LS Cable & System Vietnam (nhà máy Nhơn Trạch, Đồng Nai) sản xuất theo BS EN 50288-7: 8 dòng × 4 tiết diện 0,75 – 1,0 – 1,5 – 2,5 mm², chia theo hai tiêu chí là có / không có lớp chống nhiễu và cấp chịu cháy (thường – chậm cháy – chống cháy). Ngoài ra còn cáp đồng trục RG6 LS dùng cho camera đồng trục, truyền hình cáp.
Tất cả cáp LS-SAHAKO đều là hàng chính hãng, đủ CO CQ, đóng cuộn gỗ 500 m, bán lẻ theo mét, xuất hoá đơn VAT.
Bảng chọn nhanh 8 dòng cáp tín hiệu LS-SAHAKO
| Dòng cáp (2 lõi) | Chống nhiễu | Cấp cháy | Cách điện / vỏ | Giá tham khảo (đ/m, 0,75 – 2,5 mm²) |
|---|
| LS-UDC-02-…-VV | Không | Thường (PVC/PVC) | PVC / PVC, vỏ xám | 9.000 – 25.200 |
| LS-SDC-02-…-VV | Có | Thường (PVC/PVC) | PVC / PVC, vỏ xám | 13.500 – 28.600 |
| LS-UFRT-02-…-VF | Không | Chậm cháy IEC 60332 | PVC / FR-PVC, vỏ cam | 10.620 – 28.570 |
| LS-SFRT-02-…-VF | Có | Chậm cháy IEC 60332 | PVC / FR-PVC, vỏ cam | 14.480 – 32.720 |
| LS-UFRS-02-…S-SZ-C | Không | Chống cháy IEC 60331-21, BS 6387 Cat. C | Silicone gốm hoá / LSZH, vỏ đỏ | 11.900 – 30.500 |

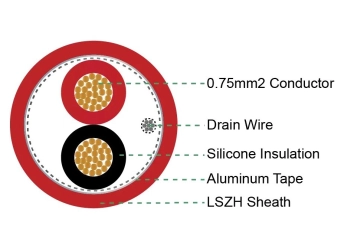

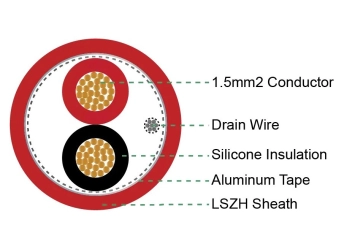

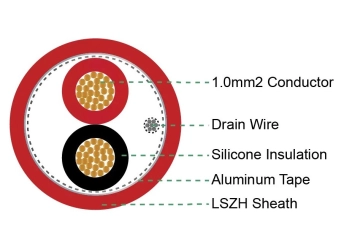

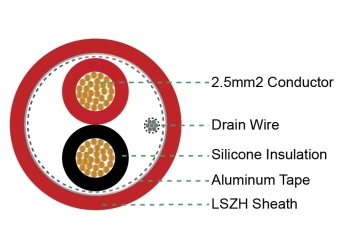

| LS-SFRS-02-…S-SZ-C | Có | Chống cháy IEC 60331-21, BS 6387 Cat. C | Silicone gốm hoá / LSZH, vỏ đỏ | 13.300 – 32.000 |

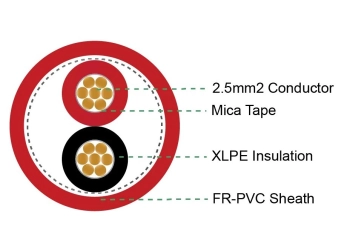

| LS-UFRS-02-…-XF-CWZ-H | Không | Chống cháy IEC 60331-21, BS 6387 Cat. CWZ | Băng Mica + XLPE / FR-PVC, vỏ đỏ | 14.600 – 35.200 |

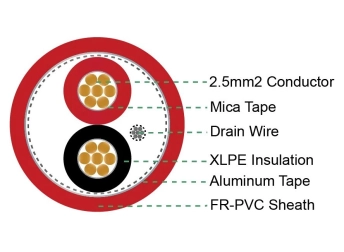

| LS-SFRS-02-…-XF-CWZ-H | Có | Chống cháy IEC 60331-21, BS 6387 Cat. CWZ | Băng Mica + XLPE / FR-PVC, vỏ đỏ | 18.400 – 39.200 |
Cách đọc mã: U = không chống nhiễu, S = chống nhiễu; DC = cáp tín hiệu thường, FRT = chậm cháy (Flame Retardant), FRS = chống cháy / chịu lửa (Fire Resistant); 02 = 2 lõi; 075 / 100 / 150 / 250 = tiết diện 0,75 / 1,0 / 1,5 / 2,5 mm²; hai chữ cuối là cách điện + vỏ (VV PVC/PVC, VF PVC/FR-PVC, SZ Silicone/LSZH, XF XLPE/FR-PVC). Ví dụ LS-SFRT-02-150-VF là cáp chống nhiễu, chậm cháy, 2 × 1,5 mm².
Chọn cáp có chống nhiễu hay không?

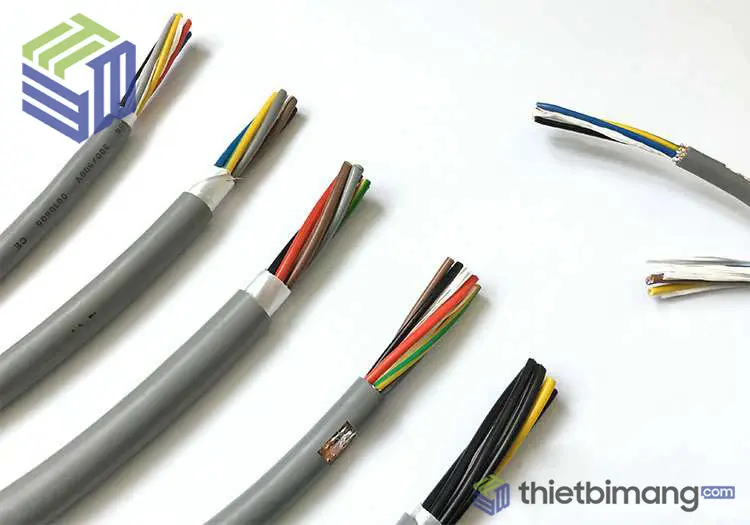

- Không chống nhiễu (LS-UDC, UFRT, UFRS): hai lõi xoắn đôi, dùng cho tín hiệu on/off, tiếp điểm khô, nút nhấn, chuông, đèn báo, loa PA, vòng báo cháy quy ước – tuyến ngắn và không đi chung máng với cáp động lực.

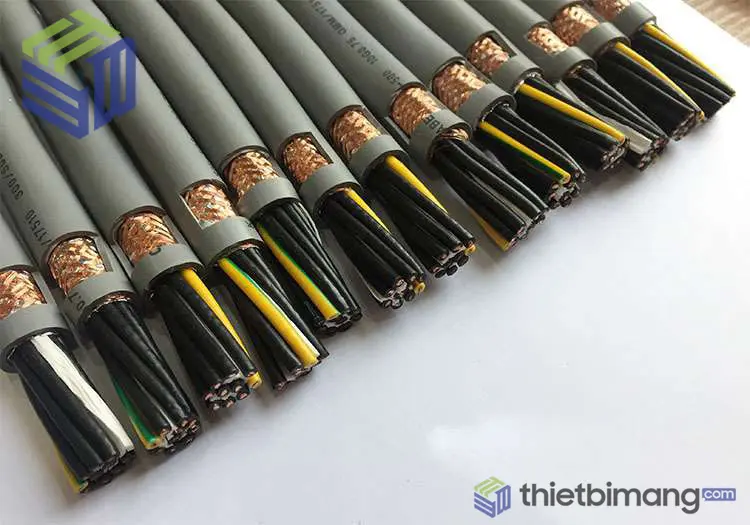

- Chống nhiễu (LS-SDC, SFRT, SFRS): thêm băng nhôm Mylar bọc toàn bộ và dây thoát nhiễu đồng mạ thiếc. Bắt buộc với tín hiệu tương tự 4–20 mA / 0–10 V, cảm biến nhiệt độ – áp suất, RS-485 (BMS, Modbus), báo cháy địa chỉ, tuyến đi gần biến tần, động cơ, cáp điện. Chỉ nối dây thoát nhiễu xuống đất ở một đầu (thường tại tủ điều khiển) để tránh vòng đất.
Chậm cháy khác chống cháy thế nào?
- Cáp thường (VV): vỏ PVC, dùng trong tủ điện, ống luồn, khu vực không yêu cầu phòng cháy.
- Chậm cháy – FRT (VF): vỏ FR-PVC đạt IEC 60332-1-2 (đơn sợi) và IEC 60332-3 (bó cáp): cáp không lan lửa dọc máng khi có cháy, nhưng tín hiệu sẽ mất khi lửa chạm cáp. Dùng cho hành lang, trục kỹ thuật, trần giả của toà nhà.
- Chống cháy / chịu lửa – FRS: cáp vẫn dẫn tín hiệu khi đang cháy theo IEC 60331-21 và BS 6387. Bản Silicone (SZ-C) dùng cách điện silicone gốm hoá và vỏ LSZH ít khói không halogen, ruột đồng mềm Class 5, đạt BS 6387 Cat. C; bản Mica (XF-CWZ-H) quấn băng mica quanh ruột dẫn, cách điện XLPE, điện áp 600/1000 V, đạt BS 6387 Cat. CWZ (chịu lửa + phun nước + rung). Đây là loại dùng cho báo cháy, hút khói, thang máy chữa cháy, chiếu sáng thoát hiểm theo yêu cầu PCCC.
Thông số chung của cáp tín hiệu LS-SAHAKO
- Ruột dẫn đồng bện Class 2 theo IEC 60228 (dòng Silicone dùng đồng mềm Class 5); cách điện PVC theo EN 50290-2-21 hoặc XLPE, silicone tuỳ dòng.
- Điện áp làm việc 300/500 V (dòng Mica 600/1000 V), điện áp thử 2000 V; cáp tín hiệu, không dùng để cấp nguồn.
- Trở kháng 60 Ω, điện dung tương hỗ C/C < 100 pF/m, điện cảm < 0,3 mH/km, điện trở cách điện > 5000 MΩ·km.
- Nhiệt độ làm việc −20 °C đến +90 °C, bán kính uốn tối thiểu 7,5 lần đường kính cáp khi lắp cố định.
- Thử cháy theo IEC 60332, IEC 60754, IEC 61034 (dòng FRT/FRS); chịu dầu IEC 60811-404; dùng được trong khu vực dễ nổ theo IEC 60079-14.
- Đóng gói 500 m/cuộn gỗ; nhà máy đạt ISO 9001, ISO 14001, sản phẩm RoHS.
Ứng dụng thường gặp
- BMS – tự động hoá toà nhà: tín hiệu cảm biến, van, quạt, chiller; dùng dòng chống nhiễu SDC/SFRT.
- Tủ PLC, dây chuyền sản xuất: tín hiệu 4–20 mA, encoder, nút nhấn, đèn báo.
- Báo cháy, hút khói, PCCC: dòng chống cháy UFRS/SFRS Silicone hoặc Mica theo thiết kế được thẩm duyệt.
- Âm thanh công cộng (PA), chuông, intercom trong khách sạn, chung cư, nhà xưởng.
- Camera analog và truyền hình cáp: dùng cáp đồng trục RG6 LS Korea (cuộn 300 m).
Lưu ý khi thi công
- Tách cáp tín hiệu khỏi cáp động lực, đi máng riêng hoặc cách tối thiểu theo thiết kế; nếu phải giao cắt thì cắt vuông góc.
- Chọn tiết diện theo chiều dài tuyến và dòng tín hiệu: 0,75 mm² cho tuyến ngắn trong tủ, 1,5 – 2,5 mm² cho tuyến dài, tín hiệu chuông/loa hoặc yêu cầu cơ học cao.
- Không kéo căng quá lực cho phép, không uốn gấp dưới 7,5 × D; đầu cáp bấm cos hoặc đấu domino, không xoắn tay.
- Với cáp chống cháy dùng cho PCCC, giữ nguyên nhãn cuộn và chứng chỉ CO CQ để nộp hồ sơ nghiệm thu.
