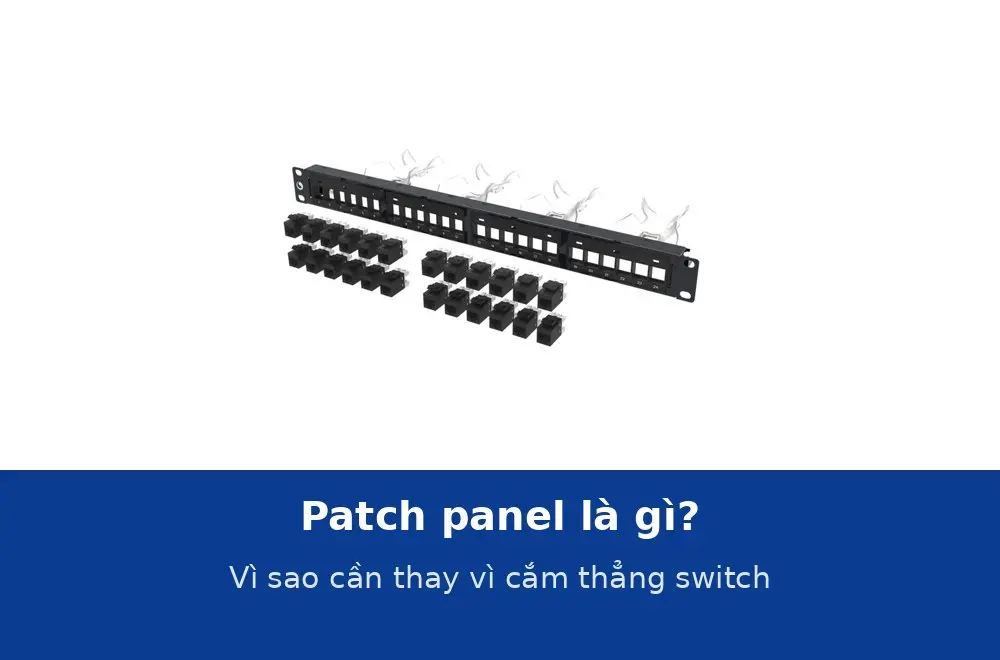

Patch panel là gì? Vì sao hệ thống mạng cần patch panel thay vì cắm thẳng cáp vào switch

Patch panel (bảng đấu nối) là tấm kim loại rộng 482,6 mm (19 inch), cao 1U hoặc 2U, mặt trước có 24 hoặc 48 ổ RJ45, mặt sau là các khối IDC để nhấn cáp. Nó đứng giữa hai phần của hệ thống: cáp cố định đi trong tường nhấn một lần vào phía sau và không bao giờ bị động tới; mọi thay đổi hằng ngày thực hiện bằng dây nhảy mạng cắm ở phía trước.

Vì sao không cắm thẳng cáp vào switch

• Cáp lõi đặc gãy: cáp đi tường lõi đặc 23–24 AWG chịu vài chục lần gập là đứt ngầm ở cổ hạt; mỗi lần đổi switch là một lần gập.
• Không có chỗ dự phòng: đổi switch 24 cổng sang 48 cổng phải bấm lại 24 hạt.
• Không quản lý được: không có ô nhãn theo cổng, không dò được tuyến nào đi đâu.
• Không đạt hồ sơ: bảo hành hệ thống 25 năm của CommScope, Panduit yêu cầu kết cuối bằng nhân và patch panel.
• Khó đo: đo chứng nhận kênh cần hai đầu kết cuối cố định.

Cấu tạo

Thân thép sơn tĩnh điện và nhựa chịu va đập chống cháy UL 94 V-0; ổ RJ45 mặt trước có mạ vàng tiếp điểm; khối IDC mặt sau nhấn cáp theo T568A/B; thanh đỡ cáp phía sau để buộc cáp đúng bán kính uốn; ô nhãn theo từng cổng. Kích thước tiêu chuẩn: rộng 482,6 mm, cao 43,7 mm (1U) hoặc 88,1 mm (2U), sâu 21–119 mm tuỳ loại.

Hai kiểu patch panel

24 hay 48 cổng

Số cổng patch panel bằng số điểm mạng cộng 20% dự phòng. Tủ tầng 30 điểm dùng hai panel 24 cổng (dư 18) thay vì một panel 48 để sau này tách theo khu vực. Panel 48 cổng chiếm 1U (CommScope 48 cổng dạng keystone rỗng 2U, NKFPL48 Panduit 2U) nên tiết kiệm U trong tủ 42U nhiều cổng.

Xem cách chọn ở bài chọn patch panel 24 hay 48 cổng, cách nhấn và lắp ở bài cách đấu nối patch panel; sản phẩm ở nhóm patch panel.
