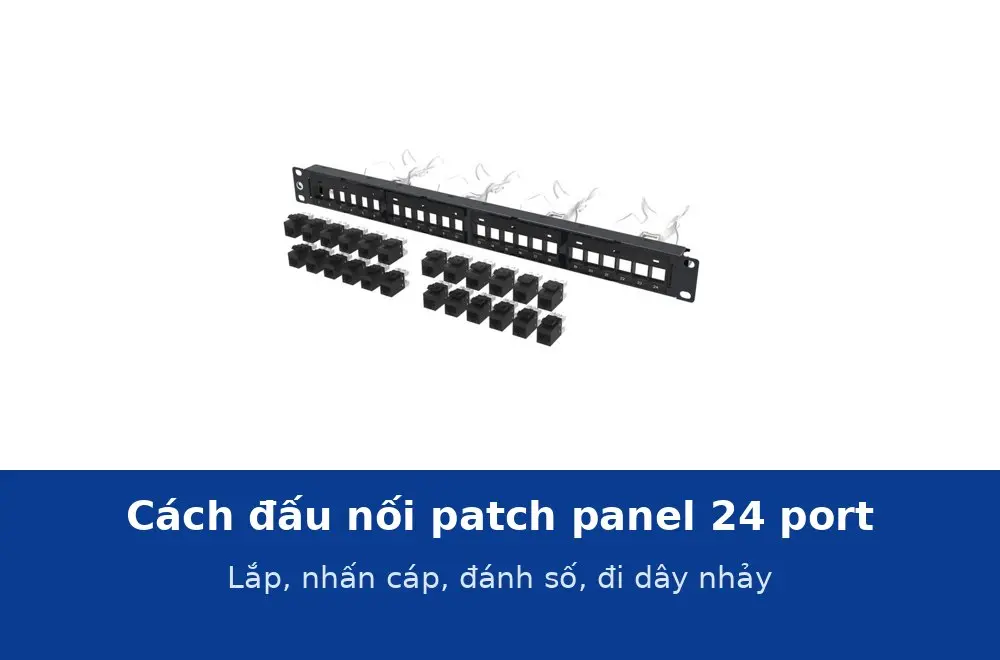

Cách đấu nối patch panel 24 port vào tủ rack: lắp, nhấn cáp, đánh số và đi dây nhảy
Patch panel lắp đúng thì mười năm sau vẫn dò được tuyến trong một phút; lắp ẩu thì thành búi dây không ai dám rút. Tám bước dưới đây cho patch panel 24 port CommScope, LS hoặc Panduit trong tủ rack 19 inch.
Bước 1. Chọn vị trí U
Patch panel đặt phía trên switch tương ứng, giữa hai thiết bị là một thanh quản lý cáp 1U. Thứ tự từ trên xuống: patch panel P1 – thanh cáp – switch 1 – thanh cáp – patch panel P2 – thanh cáp – switch 2. Đặt panel ngang tầm mắt (U thứ 20–30 trong tủ 42U) để thao tác.
Bước 2. Bắt panel vào ray
4 bộ ốc lồng M6 vào lỗ trên và dưới của U, không dùng lỗ giữa; siết tay. Panel 48 cổng 2U dùng 4 bộ ở hai U ngoài cùng.
Bước 3. Gắn thanh đỡ cáp phía sau
Thanh đỡ cáp Panduit SRB19BLY hoặc thanh đỡ đi kèm panel bắt ngay sau panel để buộc cáp, giữ cáp không kéo căng vào khối IDC. Không có thanh đỡ thì cáp treo trên IDC, lâu ngày bung sợi.
Bước 4. Đưa cáp vào theo thứ tự
Cáp vào tủ từ nóc hoặc đáy, đi dọc thanh quản lý cáp dọc, tách thành bó 12 sợi; đưa tới mặt sau panel theo đúng thứ tự cổng 01–24 để nhãn khớp bản vẽ. Cắt cáp dư, chừa mỗi sợi 1 m để còn nhấn lại sau này.
Bước 5. Nhấn IDC
Tuốt vỏ 25–30 mm, giữ xoắn tới sát IDC (Cat6 dưới 13 mm, Cat6A dưới 6 mm), xếp theo hàng B in trên panel, nhấn bằng tool nhấn CommScope 1725150-6 hoặc tool 110 tương ứng; lưỡi cắt quay ra phía sợi thừa. Panel keystone rỗng thì nhấn nhân trên tay rồi cài vào panel, nhanh hơn.
Bước 6. Buộc cáp
Buộc bó cáp vào thanh đỡ bằng dây rút nhung, không siết; bán kính uốn tối thiểu 25 mm với Cat6, 4 lần đường kính với Cat6A. Không bó chung cáp mạng với dây nguồn.
Bước 7. Đánh số
Dán nhãn từng cổng theo mã đã đặt ở bản vẽ (T1-P1-01…), trùng với nhãn ở ổ tường. Panel CommScope và Panduit có ô nhãn kèm nắp; ghi bằng nhãn in, không viết tay.
Bước 8. Đi dây nhảy xuống switch
Dùng dây nhảy Cat6 CommScope 0,3–0,5 m, đi từ cổng panel xuống thanh cáp rồi sang cổng switch cùng số; không đi chéo ngoài thanh. Màu theo chức năng. Cắm xong test lại toàn bộ cổng.
Lỗi hay gặp
| Hiện tượng | Nguyên nhân | Cách sửa |
|---|---|---|
| Cáp kéo căng vào IDC | Không có thanh đỡ cáp phía sau | Lắp thanh đỡ, buộc cáp vào thanh |
| Đo FAIL NEXT hàng loạt | Tháo xoắn dài khi nhấn | Nhấn lại, giữ xoắn dưới 13 mm |
| Nhãn không khớp ổ tường | Đưa cáp vào không theo thứ tự | Dò lại bằng máy dò cáp, dán nhãn lại |
| Dây nhảy rối, che nhãn | Dùng dây 2–3 m trong tủ, đi chéo | Thay dây 0,3–0,5 m, đi trong thanh cáp |
| Cổng chập chờn khi chạm dây | Nhấn chưa hết, sợi lệch rãnh | Nhấn lại cổng đó, test lại |
Patch panel, thanh đỡ cáp và dây nhảy có sẵn tại Thiết Bị Mạng; xem patch panel, dây nhảy mạng và bài chọn patch panel.
