Tủ mạng, tủ rack 19 inch 6U đến 42U: bảng kích thước, cách chọn số U và độ sâu
Tủ mạng (tủ rack) là tủ khung chuẩn 19 inch để lắp switch, patch panel, máy chủ, UPS theo đơn vị U (1U = 44,45 mm). Thiết Bị Mạng bán đủ cỡ từ tủ treo tường 6U, 9U, 10U, 12U tới tủ đứng 15U, 20U, 27U, 32U, 36U, 42U với độ sâu 400, 500, 600, 800 và 1000 mm, thép tấm 1,0–2,0 mm sơn tĩnh điện, cửa lưới hoặc cửa kính, màu đen hoặc trắng, sẵn hàng Hà Nội và TP.HCM, giao lắp toàn quốc. Bảng dưới lấy kích thước và tải trọng từ trang từng sản phẩm để anh chị chọn nhanh.

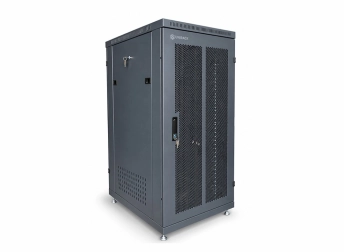

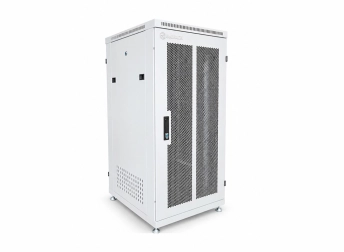

Tủ rack 20U D600: 1120 x 600 x 600 mm, tải 400 kg, cỡ phổ biến nhất cho tủ tầng văn phòng.
Kích thước ghi theo thứ tự cao x rộng x sâu. Giá theo báo giá vì phụ thuộc màu, kiểu cửa và phụ kiện kèm (quạt, thanh nguồn, khay); gọi 0522 388 688 hoặc bấm Gửi yêu cầu để nhận giá trong 5 phút.
Chọn số U: đếm thiết bị rồi cộng dự phòng
Cộng chiều cao thiết bị sẽ lắp (switch 1U, patch panel 1U, thanh quản lý cáp 1U, UPS 2U, máy chủ 1–2U, khay 1U) rồi thêm 30–40% cho thông gió và mở rộng. Ví dụ tầng văn phòng có 2 switch, 2 patch panel, 2 thanh quản lý cáp và 1 UPS là 9U, chọn tủ 12U hoặc 15U. Phòng máy 2 máy chủ, 1 NAS, 2 switch, UPS 3U, patch panel và khay là 12–14U, chọn 20U trở lên để còn chỗ cho quạt và thanh nguồn.
Chọn độ sâu: theo thiết bị sâu nhất

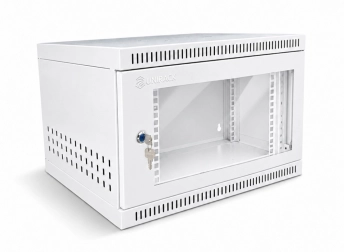

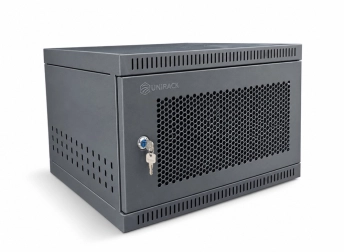

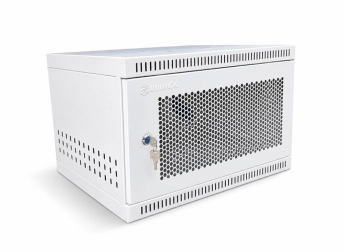

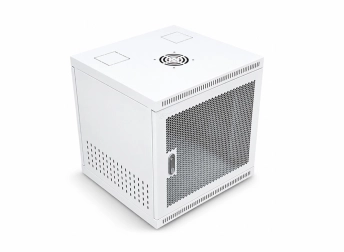

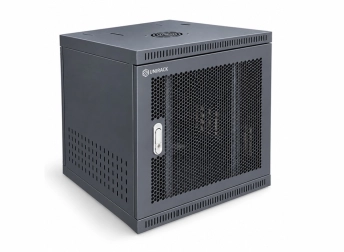

D400–D500: switch, patch panel, thiết bị mạng thông thường sâu dưới 350 mm; tủ treo tường 6U–12U.
D600: switch lõi Catalyst 9300 (sâu 450–500 mm cả nguồn), UPS 1–3 kVA, tủ tầng tiêu chuẩn.
D800: máy chủ 1U–2U dạng ngắn, tủ có đi cáp phía sau và thanh nguồn dọc.

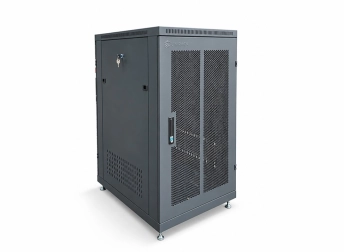

D1000: máy chủ rack tiêu chuẩn sâu 700–750 mm, lưu trữ, cần khoảng trống 150–200 mm phía sau cho cáp và luồng gió.

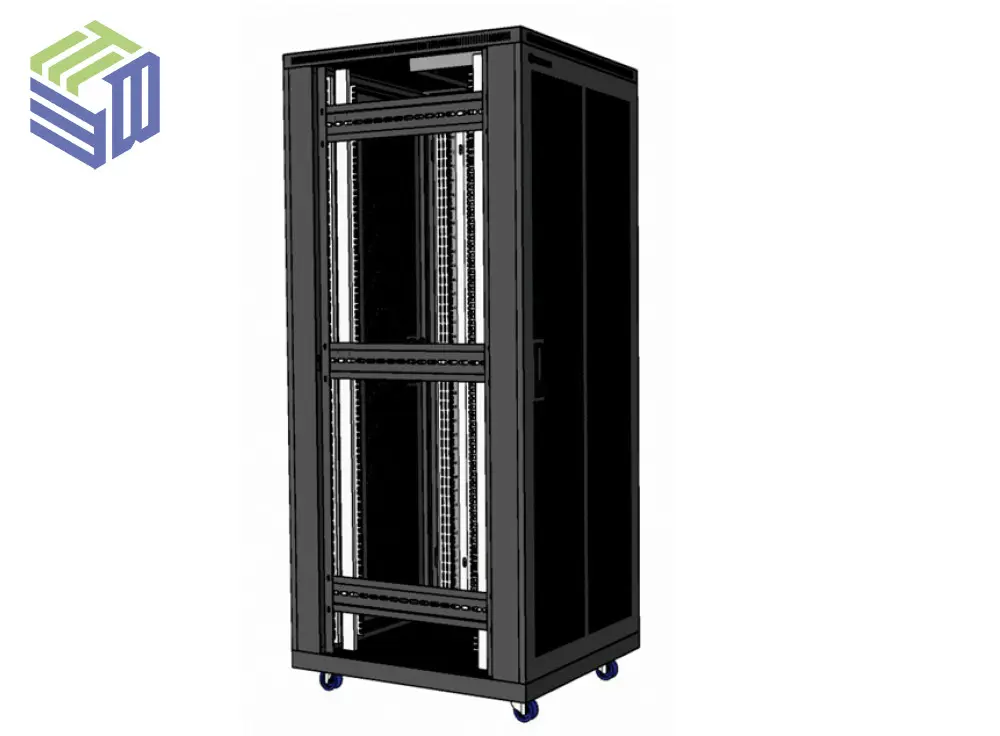

Tủ 42U D1000: 2100 x 600 x 1000 mm, thép 1,8 mm, tải 500 kg cho máy chủ rack tiêu chuẩn.
Tải trọng, độ dày thép và cửa
Tủ 6U–10U tải 250 kg, tủ 20U tải 400 kg, tủ 27U–42U tải 500 kg theo công bố trên từng trang sản phẩm; máy chủ 2U nặng 20–30 kg nên tủ 42U đầy máy chủ cần dòng thép 1,8–2,0 mm và chân đế thay vì bánh xe. Cửa lưới thoáng khí, hợp phòng có điều hoà và nhiều switch PoE toả nhiệt; cửa kính nhìn được đèn trạng thái nhưng cần quạt hút. Tiêu chuẩn khung 19 inch DIN 41494, IEC 297, EIA-310, thanh U đánh số hai bên để lắp không lệch.
Phụ kiện thường mua kèm
Patch panel 24 cổng và thanh quản lý cáp ngang cho mỗi switch, thanh nguồn 6 chấu, quạt 120 mm (một tủ 20U nên có 2 quạt, 42U có 4 quạt), khay cố định hoặc trượt, thanh tiếp địa. Đi cáp từ ổ mạng về tủ bằng cáp mạng Cat6, cắm switch bằng dây nhảy mạng. Tủ ngoài trời chống nước và tủ treo tường xem ở tủ rack outdoor, tủ rack treo tường; giá đỡ và phụ kiện ở phụ kiện tủ rack.
Là một: tủ khung 19 inch lắp thiết bị theo U; "tủ mạng" là cách gọi khi lắp switch, patch panel, "tủ server" khi lắp máy chủ, chỉ khác độ sâu và tải trọng.
1U bằng bao nhiêu mm, tủ 42U cao bao nhiêu?
1U = 44,45 mm. Tủ 42U của Thiết Bị Mạng cao 2100 mm, 27U cao 1420 mm, 20U cao 1120 mm, 6U cao 325–350 mm (đã tính khung, nóc và chân).
Nên chọn tủ sâu 600 hay 800, 1000?
Chỉ có switch và patch panel: D600. Có máy chủ 1U–2U: D800 nếu máy chủ ngắn dưới 600 mm, D1000 cho máy chủ tiêu chuẩn 700–750 mm để còn chỗ cáp phía sau.
Tủ rack treo tường chịu được bao nhiêu kg?
Tủ 6U–10U D400/D500 tải 250 kg theo công bố, nhưng tường gạch chỉ nên treo tổng dưới 40–50 kg; nặng hơn đặt tủ đứng hoặc chân đỡ.
Giá tủ rack bao nhiêu?
Theo báo giá vì tuỳ màu, cửa lưới hay kính, phụ kiện kèm; gửi cỡ U và độ sâu qua Zalo 0522 388 688 để nhận giá trong 5 phút, giao lắp Hà Nội, TP.HCM trong ngày.
